14 de | Anschaltung
6

Anschaltung

6.1

Auswerteeinheit und BMZ

Um Alarm- und Störungsmeldungen an die BMZ zu übertragen, schließen Sie die
Auswerteeinheit über die entsprechenden potentialfreien Kontakte 11-19 an. Beachten Sie,
dass das Störungsrelais im Normalbetrieb angezogen ist und somit der Kontakt zwischen
11 und 12 geschlossen ist.
HINWEIS!
Wenn Sie nur einen Alarm-Kontakt anschließen, dann muss der DIP-Schalter 22 (MAX + DIFF)
auf "ON" gestellt werden (siehe Bild 3.1, Seite 6). Bei Auslösung des MAX ALARM oder des
DIFF ALARM werden beide Relais aktiviert und beide Alarme werden an die Zentrale
weitergeleitet.
Rücksetzen der Auswerteeinheit
Um die Auswerteeinheit zurückzusetzen, führen Sie einen der folgenden Schritte durch:
–
–
–

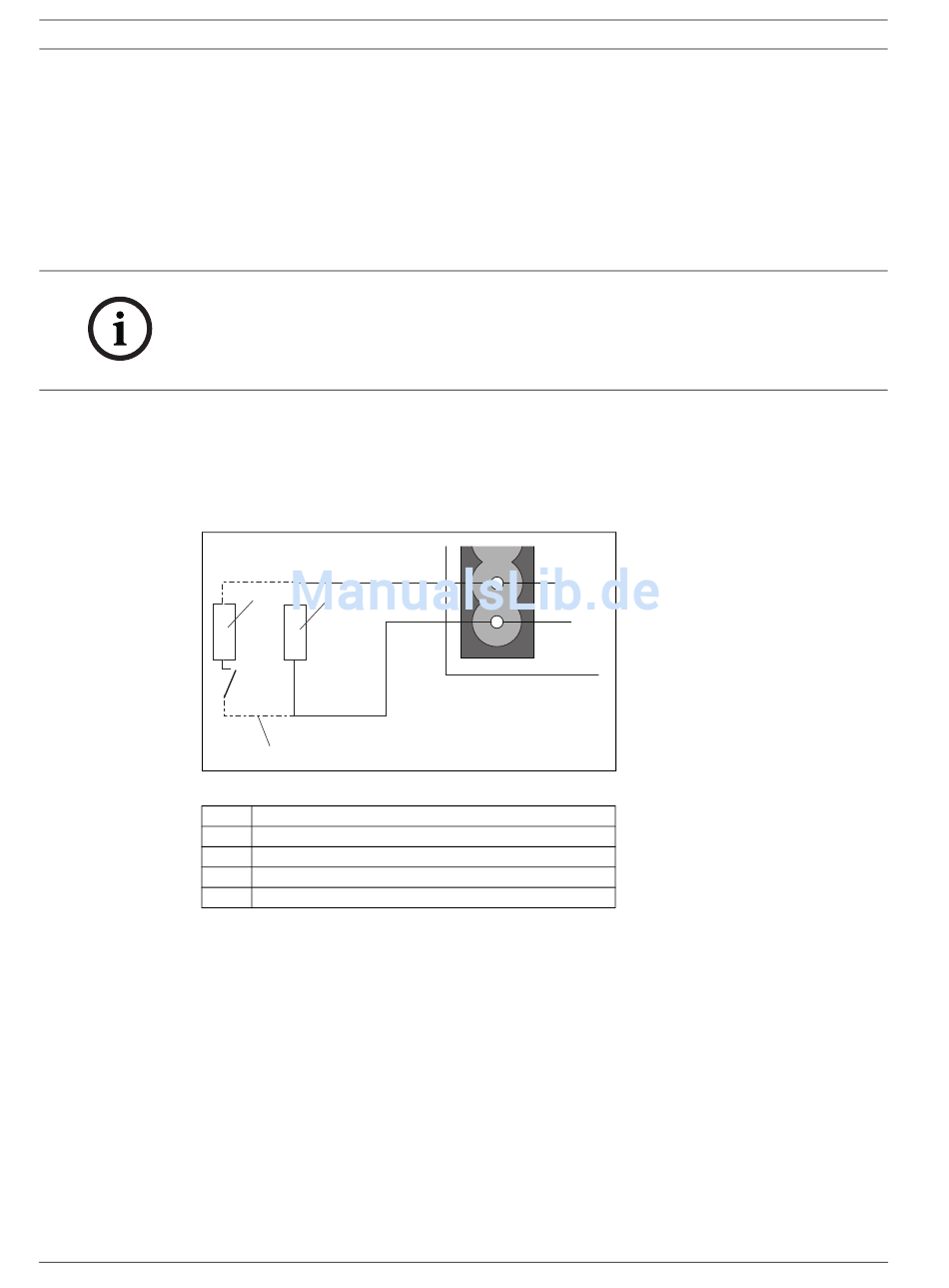

Bild 6.1 Anschluss eines Reset-Relais
1
2
3
4
5
6.2

Sensorkabel und Auswerteeinheit

Schließen Sie die vier Adern des Sensorkabels entsprechend der Beschriftung an die
Klemmen 5-8 (siehe Bild 3.1, Seite 6) der Auswerteeinheit an.
Wenn Sie das Sensorkabel nicht direkt an der Auswerteeinheit anschließen können, benutzen
Sie ein weiteres vieradriges Brandmeldekabel (2 x 2 x 0,8).
–
–
Das Sensorkabel kann mit Hilfe der Verbindungskästen und Brandmeldekabel in verschiedene
Abschnitte unterteilt werden wie nachfolgend beschrieben.
F.01U.028.513 | 2.0 | 2010.11
Unterbrechen Sie die Stromzufuhr für 6 Sekunden.
Drücken Sie den RESET-Taster (siehe Bild 3.1, Seite 6).
Schließen Sie ein Reset-Relais an wie nachfolgend abgebildet.
1 2
3
Externer Widerstand 3,6 kΩ
Integrierter Widerstand 8,2 kΩ
Kabellänge max. 500 m
Anschluss 9 (EXT. RESET)
Anschluss 10 (EXT. RESET)
Schließen Sie dazu das Sensorkabel (Gesamtlänge max. 300 m) an einen
Verbindungskasten (mindestens Schutzart IP 65) an, welcher sich ebenfalls im
Gefahrenbereich befindet.
Verbinden Sie dann das Brandmeldekabel (Gesamtlänge max. 500 m) mit der
Auswerteeinheit.
Produktinformation
Linearer Wärmemelder
4
5
Bosch Sicherheitssysteme GmbH
