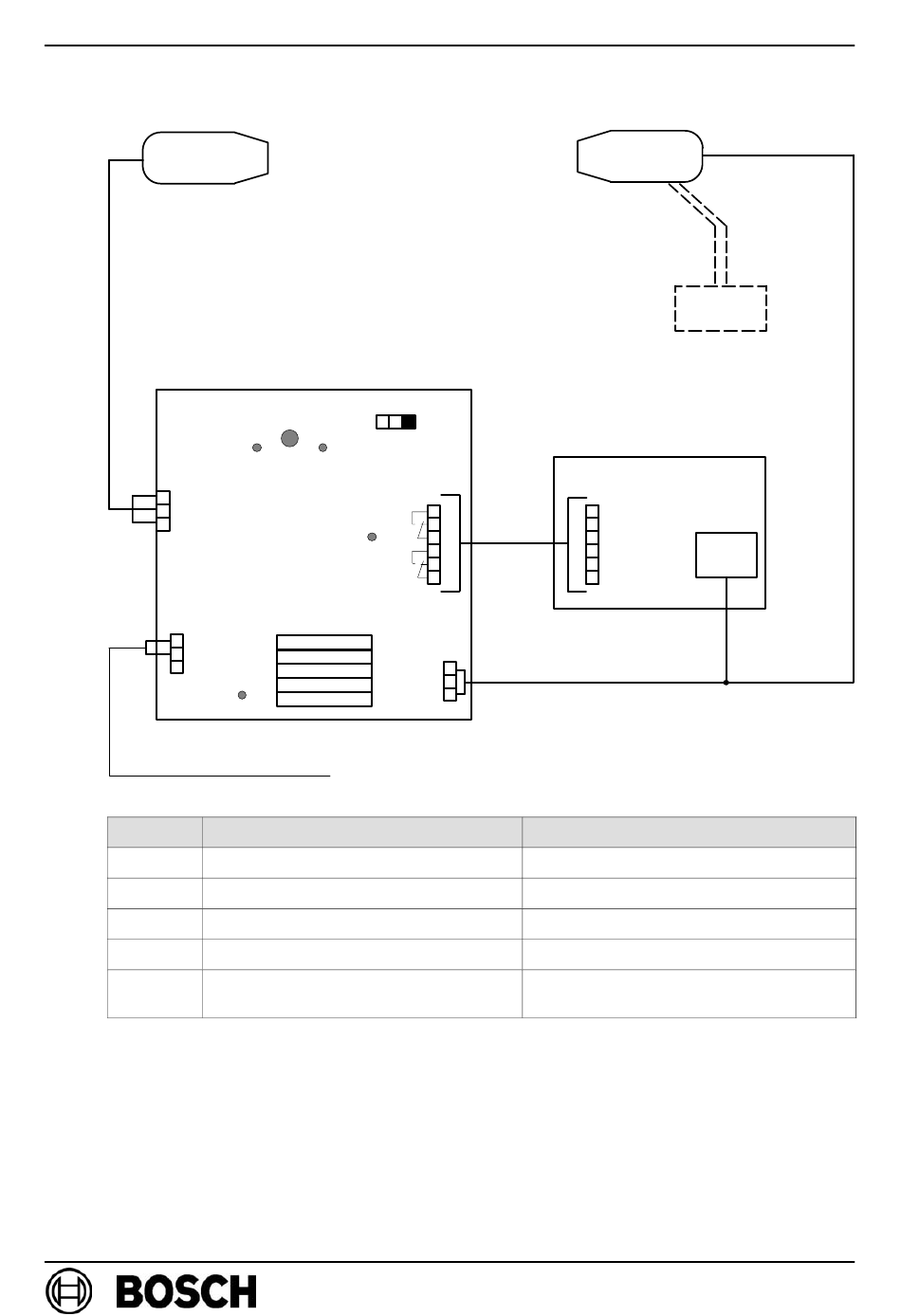

7.2. Anschaltung

Empfänger
Kontrolleinheit
RX
Sig
0V
Test
-
+
Reset (0V)
Brücke
SW6
SW4
SW3
SW2
SW1
* Hinweis: Bei Erreichen der Grenze der Nachregelbarkeit sind 2 Betriebszustände
wählbar:
1: Schalter offen: Bei Erreichen der letzten Nachregelstufe löst das Störungsrelais
aus, nach weiterem Absinken des Pegels unter die Alarmschwelle löst das
Alarmrelais aus.
2: Schalter geschlossen: Bei Erreichen der letzten Nachregelstufe löst das Stö-
rungsrelais aus, das Alarmrelais wird deaktiviert (bei Einrichtungen nach VdS).
Test / Reset
Signal Level
ON
HIGH
LOW
LED 2 LED 1
Signal LOW Signal HIGH
NO
NC
COM
Störung LED 4
NO
NC
COM
Codierbrücken
Selbsthaltend für Alarm
Comp*
25%
LED 3
35%
50%
Alarm
Anschluss für Messgerät zum Abgleich
Brücke offen
automatische Rückstellung
Comp*
Dämpfung 25%
Dämpfung 35%
Dämpfung 50%
Seite 13 von 16
OFF
BMZ
+
Erde
-
Alarmspeicherung bis Rücksetzung
Empfindlichkeitskontrolle gemäß VdS
bis 30 m Entfernung; Sender⇔Empfänger
30-100 m Entfernung; Sender⇔Empfänger
Empfohlen bei Einsatz als Reflexions-
PI - 34.82a
Sender
EV 24V
Option nur für Sender
a
Alarm
b
a
EV 24V
Störung
b
Brücke geschlossen
