5.3

Zwischenverbindung

Wenn Sie die Enden zweier Sensorkabelstücke miteinander verbinden und abdichten wollen,
verbinden Sie diese mittels einer Zwischenverbindung.

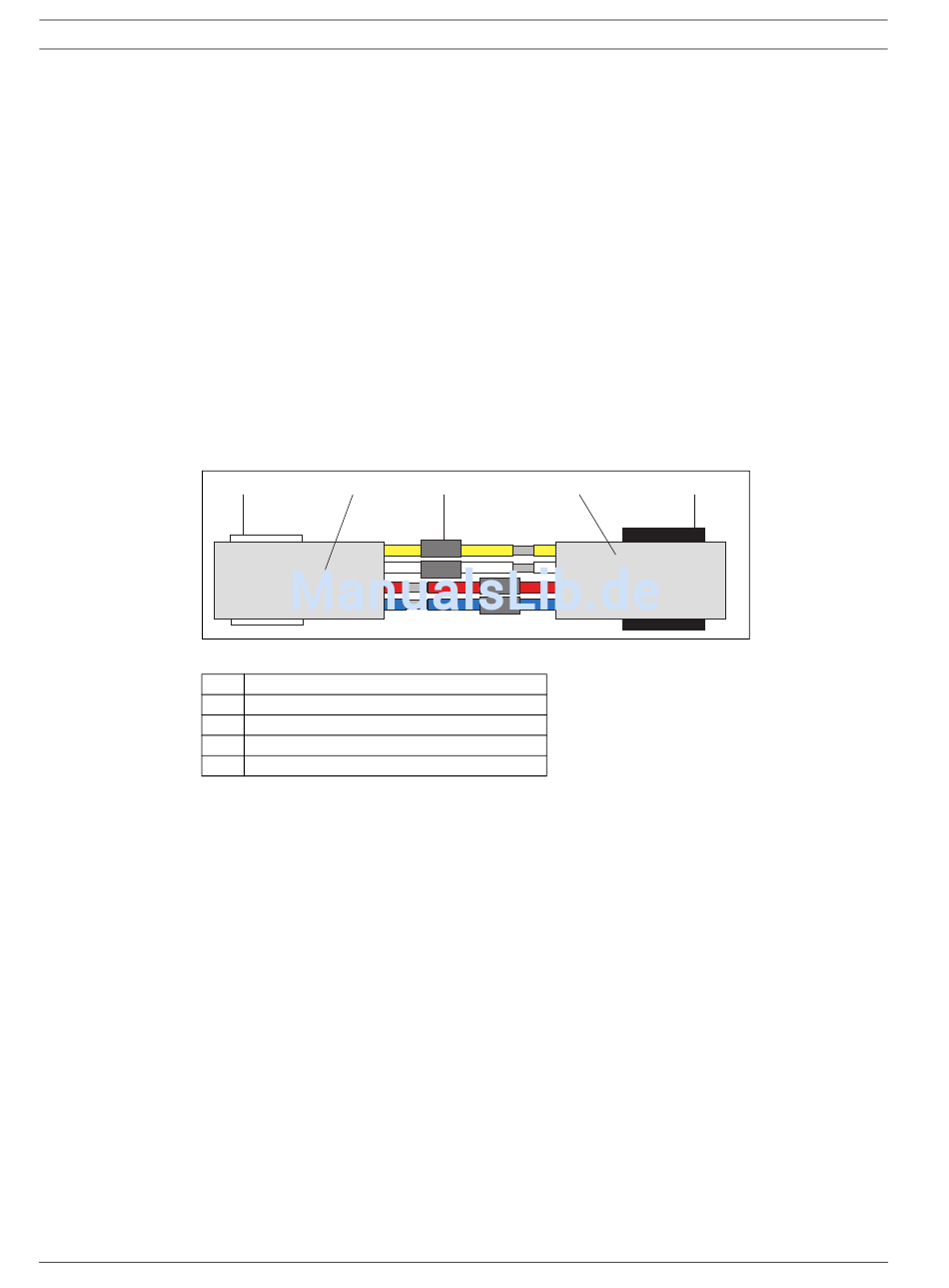

Bild 5.2
1
2
3
4
5
1.
2.
3.
4.
5.
6.
Sensorkabelende A:
7.
Sensorkabelende B:
8.
9.
10. Schieben Sie die kleinen Schrumpfschläuche über die Lötverbindungen und schrumpfen
11. Schieben Sie den weißen Schrumpfschlauch über alle Verbindungen und schrumpfen Sie
12. Schieben Sie abschließend den schwarzen Schrumpfschlauch über alle Verbindungen
F.01U.028.513 | 2.0 | 2010.11
Isolieren Sie anschließend die vier Leiter auf jeder Seite etwa 10 mm ab. Entfernen Sie
die Lackierung des orangen und roten Leiters.
Schließen Sie die vier Leiter von Kabelende A entsprechend der Farbe an den Klemmen
5-8 der Auswerteeinheit an (Bild 3.1, Seite 6 ).
Verdrillen Sie den weißen mit dem orangen Leiter und löten Sie diese zusammen.
Verdrillen Sie den blauen mit dem roten Leiter und löten Sie diese zusammen.
Isolieren Sie die Lötverbindungen mit den kleinen Schrumpfschläuchen und schrumpfen
Sie sie.
Schieben Sie den weißen Schrumpfschlauch und abschließend die schwarze Endkappe
über alle vier Leiterenden und schrumpfen Sie diese erneut.
1 2
Weißer Schrumpfschlauch
Sensorkabel A
kleiner Schrumpfschlauch
Sensorkabel B
Schwarzer Schrumpfschlauch
Manteln Sie die beiden Sensorkabelenden ungefähr 50 mm ab. Beschädigen Sie dabei
nicht die Isolation der vier Leiter.
Sensorkabelende A: Kürzen Sie den roten und blauen Leiter auf 15 mm.
Sensorkabelende B: Kürzen Sie den orangen und weißen Leiter auf 15 mm.
Entfernen Sie an allen Leiterenden etwa 8 mm der Isolierung.
Schieben Sie den weißen Schrumpfschlauch über das Sensorkabelende A.
Schieben Sie den schwarzen Schrumpfschlauch über das Sensorkabelende B.
Schieben Sie je einen kleinen Schrumpfschlauch über den orangen und weißen Leiter.
Schieben Sie je einen kleinen Schrumpfschlauch über den roten und blauen Leiter.
Verdrillen Sie die Leiter des Sensorkabelende A mit denen des Sensorkabelende B und
löten Sie diese zusammen. Löten Sie ausschließlich Leiter derselben Farben zusammen.
Sie diese.
diesen.
und schrumpfen Sie diesen erneut.
