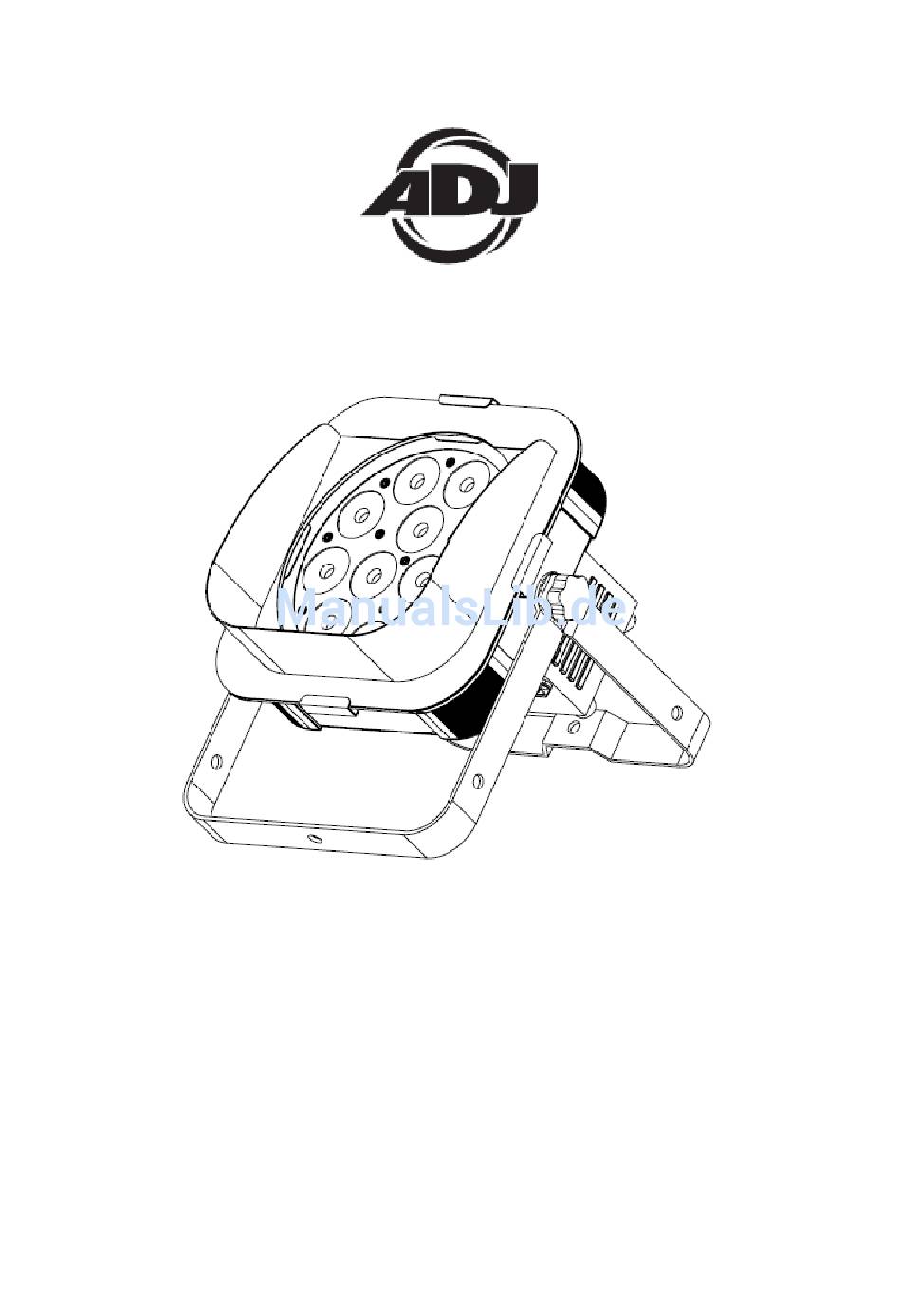

- Seite 1 FLAT PAR QWH12XS Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
- Seite 2 Überarbeitet: 9/12 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QWH 12XS Bedienungsanleitung Seite 2...
-
Seite 3: Inhaltsverzeichnis
EINRICHTUNG DES GERÄTS ..............................5 BETRIEBSANWEISUNG ................................7 NETZKABEL IN SERIENSCHALTUNG ............................9 BETRIEB DES ADJ LED RC 2 ..............................9 1-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 2-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 4-KANAL-MODUS - DMX-WERTE &... -
Seite 4: Einleitung
Kontakt mit unserem technischen Support an Ihren Händler zurück. Erste Schritte: Der Flat Par QWH 12XS von American DJ® ist Teil des Bestrebens, qualitativ hochwertige und intelligente Beleuchtungstechnik zur Verfügung zu stellen. Der Flat Par QWH12XS ist ein DMX- gesteuerter, LED-Hochleistungsscheinwerfer mit PAR-Blechgehäuse. Dieses Gerät kann als Stand-alone- Gerät oder in der Master / Slave-Konfiguration benutzt werden. -
Seite 5: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden Kurzschlüssen. • Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung. • Entfernen Sie unter keinen Umständen das Gehäuse. • Die eingebauten Komponenten sind für den Kunden wartungsfrei. •... - Seite 6 Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Flat Par QWH12XS kann über das DMX-512-Protokoll angesteuert werden. Der Flat Par QWH12XS verfügt über 8 DMX-Modi. Informationen über die EINRICHTUNG DES GERÄTS (Fortsetzung) verschiedenen Modi finden Sie auf Seite 7. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Flat Par QWH 12XS eingestellt.
-
Seite 7: Betriebsanweisung
BETRIEBSANWEISUNG LED-Anzeige Ein/Aus: Um das Gerät so einzustellen, dass die LED-Anzeige nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis "dxx" angezeigt wird. "XX" steht für entweder "ein" oder "aus" ("on" und "off"). Drücken Sie auf UP oder DOWN, bis “doff” angezeigt wird. Die Anzeige wird nun nach 10 Sekunden abschalten. - Seite 8 BETRIEBSANWEISUNG (Fortsetzung) 2. Nachdem Sie den gewünschten Auto-Modus ausgewählt haben, betätigen Sie die SET UP-Taste, bis "SP.XX" angezeigt wird. Wenn dies angezeigt wird, können Sie die Ablaufgeschwindigkeit des gewünschten Auto-Modus einstellen. Mit den Tasten UP und DOWN stellen Sie die Geschwindigkeit zwischen "SP.01" (langsamste) und "SP.16"...
-
Seite 9: Netzkabel In Serienschaltung
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der LED RC 2-Fernbedienung von ADJ ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der LED RC 2 von ADJ. - Seite 10 BETRIEB DES ADJ LED RC 2 (Fortsetzung) statischen Farben die entsprechende Nummer ein. Sobald Sie Ihre Farbe gefunden haben, drücken Sie auf die FLASH-Taste, um den Stroboskopeffekt zu aktivieren. Mit den Tasten "+" und "-" stellen Sie die Blitzfrequenz ein.
-
Seite 11: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEB DES ADJ LED RC 2 (Fortsetzung) • Wenn alle blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 3: 3-Kanal-Modus. • Wenn alle weißen LEDs aufleuchten, befinden Sie sich im DMX-Modus 4: 4-Kanal-Modus. • Wenn alle roten und grünen LEDs aufleuchten, befinden Sie sich im DMX-Modus 5: 5-Kanal-Modus. -
Seite 12: 5-Kanal-Modus - Dmx-Werte & Eigenschaften
5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 WEISS 0% - 100% 1 - 255 MASTER-DIMMER 0% - 100% 6-KANAL-MODUS - DMX-WERTE &... -
Seite 13: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 WEISS 0% - 100% 1 - 255 MASTER-DIMMER 0% - 100% STROBE-/PROGRAMMGESCHWINDIGKEIT/ MUSIKEMPFINDLICHKEIT 0 - 15... - Seite 14 8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) FARBTÖNE UND MODI 1 - 255 FARBMAKROS (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) FARBWECHSEL-MODUS 0 - 15 FARBWECHSEL 1 16 - 31 FARBWECHSEL 2 32 - 47 FARBWECHSEL 3 48 - 63 FARBWECHSEL 4 64 - 79 FARBWECHSEL 5 80 - 95 FARBWECHSEL 6...
-
Seite 15: Photometrisches Diagramm
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) Wenn Kanal 7 zwischen den Werten 0 und 51 liegt, werden die Kanäle 1 bis 4 verwendet und Kanal 6 steuert den Stroboskopeffekt. Wenn Kanal 7 zwischen den Werten 52 und 102 liegt, befindet sich Kanal 8 im Farbton-Modus und Kanal 6 steuert den Stroboskopeffekt. -
Seite 16: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 17: Technische Daten
TECHNISCHE DATEN MODELL Flat Par QWH12XS Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 4-in-1 LEDs mit 12 x 5 W Abstrahlwinkel: 25 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 80 W Netzkabel in Serienschaltung: maximal 7 Geräte... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 19: Weee - Entsorgung Von Elektro- Und Elektronkaltgeräten
WEEE – Entsorgung von Elektro- und Elektronkaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. -
Seite 20: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QWH 12XS Bedienungsanleitung Seite 20... - Seite 21 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QWH 12XS Bedienungsanleitung Seite 21...
