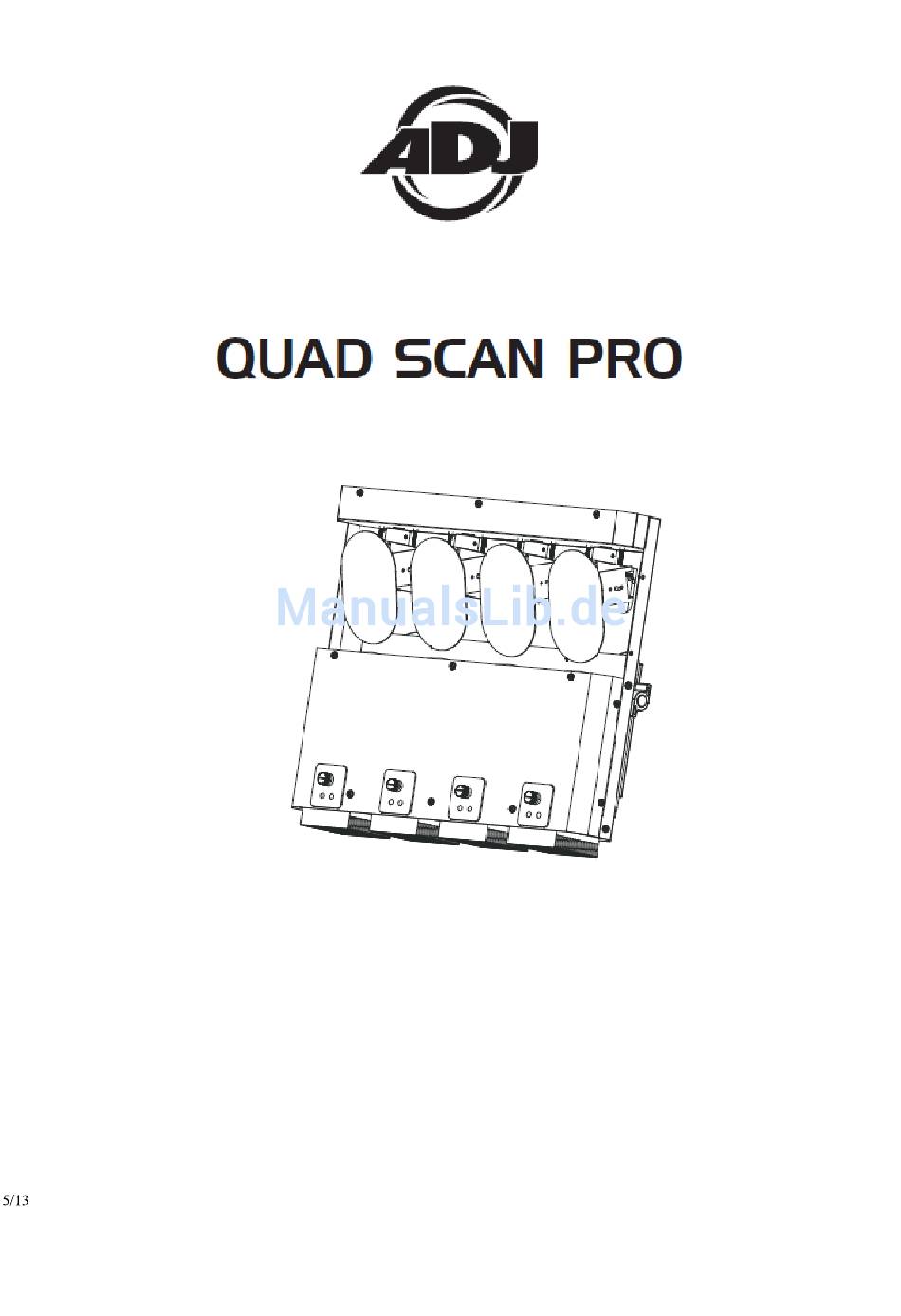

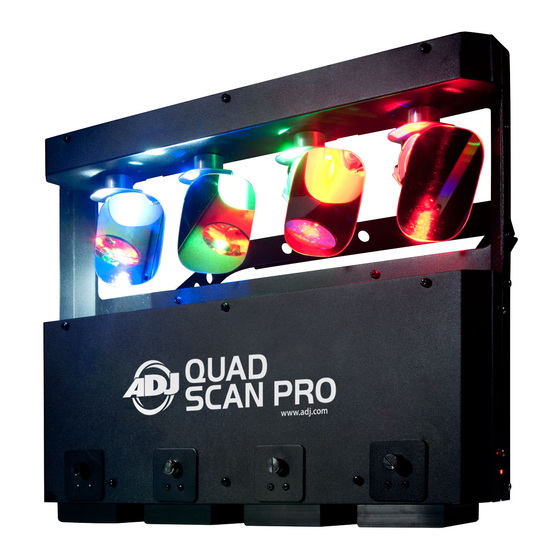

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu...
- Seite 2 Inhaltsverzeichnis A.D.J. Supply Europe B.V. www.americandj.eu Quad Scan Pro LED Bedienungsanleitung Seite 2...
- Seite 3 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Quad Scan Pro von ADJ Products, LLC, entschieden haben. Jeder Quad Scan Pro wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitsvorkehrungen Bei Hängender Befestigung
Wandsteckdose stecken. EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Quad Scan Pro von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
- Seite 7 EINRICHTUNG DES GERÄTS (Fortsetzung) Ein Abschluss reduziert Signalfehler und vermeidet Probleme Interferenzen Signalübertragung. Es empfiehlt sich immer, einen DMX- Leitungsabschluss (Widerstand 120 Ohm, 1/4 W) Abbildung 4 5-polige DMX-Stecker. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung angeschlossen werden.
- Seite 8 SYSTEMMENÜ (Fortsetzung) ADDR - DMX Adressierungs-Einstellung ADDR ENTER. 2. Die aktuelle Adresse wird nun angezeigt und blinkt. Drücken Sie zum Auswählen der gewünschten Adresse auf UP oder DOWN. Zum Einstellen der gewünschten DMX-Adresse drücken Sie auf ENTER. CHND - Damit können Sie den gewünschten DMX-Kanal-Modus auswählen. CHND 32CH 2.
- Seite 9 SYSTEMMENÜ (Fortsetzung) MASL (Master/Slave) - Wenn kein DMX-Signal vorhanden ist oder das Gerät eingeschaltet wird, geht das Gerät automatisch in den Master/Slave-Modus. BLND (Verdunkelung) - Wenn kein DMX-Signal vorhanden ist oder das Gerät eingeschaltet wird, geht das Gerät automatisch in den Standby-Modus. LAST (letzte Einstellung) - Wenn kein DMX-Signal vorhanden ist, bleibt das Gerät in der letzten DMX- Einstellung.
-
Seite 10: Betrieb
BETRIEB Universelle DMX-Steuerung: Mit dieser Funktion können Sie einen universellen DMX-512-Controller für die Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Quad Scan Pro kann entweder ein 1-Kanal, 5-Kanal oder 32-Kanal DMX-Gerät sein. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 11 bis 15. -
Seite 11: Kanal-Modus - Dmx-Eigenschaften
BETRIEB (Fortsetzung) HINWEIS: In einer Master/Slave-Konfiguration können ein Gerät als Master oder Slave 1 (SL 1) definieren und dann das nächste Gerät als Slave 2 (SL 2); die Geräte bewegen sich nun entgegengesetzt zueinander. 1-KANAL-MODUS - DMX-EIGENSCHAFTEN Kanal Wert Funktion SHOWS 0 - 7 VERDUNKELUNG... - Seite 12 5-KANAL-MODUS - DMX-EIGENSCHAFTEN Kanal Wert Funktion SCHWENK- & NEIGEBEWEGUNGEN 0 - 7 KEINE BEWEGUNG 8 - 22 BEWEGUNG 1 23 - 37 BEWEGUNG 2 38 - 52 BEWEGUNG 3 53 - 67 BEWEGUNG 4 68 - 82 BEWEGUNG 5 83 - 97 BEWEGUNG 6 98 - 112 BEWEGUNG 7...
- Seite 13 5-KANAL-MODUS - DMX-EIGENSCHAFTEN (Fortsetzung) STATISCHE FARBSEQUENZ 0 - 7 FARBSEQUENZ 1 8 - 15 FARBSEQUENZ 2 16 - 23 FARBSEQUENZ 3 24 - 31 FARBSEQUENZ 4 32 - 39 FARBSEQUENZ 5 40 - 47 FARBSEQUENZ 6 48 - 55 FARBSEQUENZ 7 56 - 63 FARBSEQUENZ 8 64 - 71...
- Seite 14 32-KANAL-MODUS - DMX-EIGENSCHAFTEN (Fortsetzung) STROBOSKOPEFFEKT (SPIEGEL 1) 0 - 8 OFFEN 9 - 131 STROBE LANGSAM-SCHNELL 132 - 139 OFFEN 140 - 181 SCHNELL SCHLIESSEN - LANGSAM ÖFFNEN 182 - 189 OFFEN 190 - 231 LANGSAM SCHLIESSEN - SCHNELL ÖFFNEN 232 - 239 OFFEN 240 - 247...
- Seite 15 32-KANAL-MODUS - DMX-EIGENSCHAFTEN (Fortsetzung) 0 - 255 SPIEGEL 4 SCHWENKUNG 0 - 255 SPIEGEL 4 NEIGUNG 0 - 255 ROT (SPIEGEL 4) 0% - 100% 0 - 255 GRÜN (SPIEGEL 4) 0% - 100% 0 - 255 BLAU (SPIEGEL 4) 0% - 100% 0 - 255 WEISS (SPIEGEL 4)
-
Seite 16: Auswechseln Der Sicherung
GOBOS AUSWECHSELN Der Quad Scan Pro ist mit 4 auswechselbaren Gobos ausgestattet. Diese Gobos können jederzeit ausgewechselt werden, wodurch sich das Gerät individuell anpassen lässt. So wechseln Sie die Gobos aus: 1. Wählen Sie den Gobo aus, den Sie auswechseln möchten und schrauben Sie die Flügelschrauben ab, die das Gobogehäuse fixieren. -
Seite 17: Technische Daten
TECHNISCHE DATEN Quad Scan Pro Modell: 100~240 V, 50/60 Hz Stromversorgung: 4 X 10 W 4-in-1 RGBW-LED LEDs: maximal 4 Geräte Netzkabel in Serienschaltung: 88 W Leistungsaufnahme: Abmessungen: 438 mm x 356 mm x 133 mm RGBW Farben: Gobos: 20,5 mm Abmessungen der Gobos: 12 mm (Blickfeld) 17 lbs. - Seite 18 RoHS ein großer Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung / ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie.
