- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
EINRICHTEN DES DMX................................7 BETRIEBSANWEISUNG ................................9 MASTER/SLAVE-KONFIGURATION ............................12 EINRICHTEN DES WiFLY-GERÄTS ............................12 EINRICHTEN VON MASTER/SLAVE FÜR WiFLY ........................12 BETRIEB MIT RFC VON ADJ ..............................12 4-KANAL-MODUS .................................. 13 5-KANAL-MODUS .................................. 13 7-KANAL-MODUS .................................. 14 9-KANAL-MODUS .................................. 14 10-KANAL-MODUS ................................ -
Seite 4: Einleitung

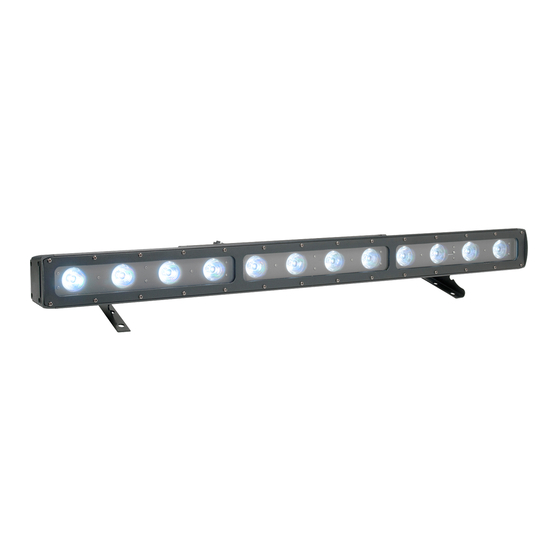

INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines WiFly EXR QA12Bar IP von ADJ Products, LLC, entschieden haben. Jeder WiFly EXR QA12Bar IP wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Installation
INSTALLATION Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. Stellen Sie immer sicher, dass das Gerät gut befestigt ist, um Vibrationen und Verrutschen während des Betriebs zu vermeiden. Stellen Sie immer sicher, dass die Struktur, an die Sie das Gerät befestigen, sicher und in der Lage ist, das Zehnfache des Gewichts des Geräts zu tragen. -
Seite 6: Entlüftungsventil
ENTLÜFTUNGSVENTIL Dieses nach IP klassifizierte Gerät verfügt über ein Entlüftungsventil zum Druckausgleich, Verhinderung einer Verunreinigung Reduzierung von Kondensation, was schließlich zu einer Verlängerung der Lebensdauer des Geräts führt. W I C H T I G E HINWEISE Wenn dieses Gerät unter extremen und/oder rauen bzw. nassen Bedingungen im Außenbereich installiert wird, MUSS es alle 10 bis 15 Tage für mindestens 30 Minuten EINGESCHALTET werden. -
Seite 7: Sicherheitshinweise
EINRICHTEN DES DMX Leistungsaufnahme: Der WiFly EXR QA12Bar IP von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 8 Kabelanforderungen: Dieses Gerät ist mit speziellen Kabeln für DMX und Stromversorgung ausgestattet. Diese Kabel wurden für die Bewahrung der Integrität der IP-Schutzart entwickelt. Stellen Sie bei einer Verwendung des Geräts im Außenbereich sicher, dass Sie NUR Kabel von ADJ verwenden, die für die Einhaltung der IP-Schutzart entwickelt worden sind.
-
Seite 9: Betriebsanweisung
Der Blitzeffekt (Strobe) kann zwischen "00" (Blitz aus) und "15" (schnellster Blitz) eingestellt werden. Auto-Modus: In diesem Modus spielt der WiFly EXR QA12Bar IP ein automatisches Fade-Programm ab. 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "AUTO RUN FADE:XX" angezeigt wird. - Seite 10 BETRIEBSANWEISUNG (Fortsetzung) Farbe gefunden haben, können Sie durch Betätigen der SET UP-Taste den Stroboskop-Effekt aktivieren. 3. "STRO.XX" wird angezeigt. Der Blitzeffekt (Strobe) kann zwischen "00" (Blitz aus) und "15" (schnellster Blitz) eingestellt werden. Programm-Modus: 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "PROGRAM PRO:XX" angezeigt wird. "XX"...
- Seite 11 Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ RFC (Funkfernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ RFC ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RFC.
-
Seite 12: Master/Slave-Konfiguration
Die ADJ RFC (separat erhältlich) verfügt über viele verschiedene Funktionen und ermöglicht Ihnen die Steuerung Ihres WiFly EXR QA12Bar IP aus einer großen Distanz. Die ADJ RFC kann Ihr System bis zu einer Entfernung von 50 Metern ansteuern. Wenn Sie die Funkfernbedienung verwenden möchten, müssen Sie zuerst den Geräteempfänger aktivieren. -
Seite 13: 4-Kanal-Modus
BETRIEB MIT RFC VON ADJ (Fortsetzung) AUTO RUN - Diese Schaltfläche aktiviert die automatische Wiedergabe. Mit den Tasten "+" und "-" können Sie die Auto-Run-Geschwindigkeit steuern. Sobald Sie Ihre Farbe gefunden haben, drücken Sie auf die FLASH-Taste, um den Stroboskopeffekt zu aktivieren. Mit den Tasten "+" und "-" stellen Sie die Blitzfrequenz ein. -
Seite 14: 7-Kanal-Modus
7-KANAL-MODUS Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% 0 - 255 FARBMAKROS Siehe Tabelle mit Farbmakros auf Seite 18 0 - 255 MASTER-DIMMER 0% - 100%... - Seite 15 9-KANAL-MODUS (Fortsetzung) PROGRAMME 0 - 15 16 - 25 PROGRAMM 1 26 - 35 PROGRAMM 2 36 - 45 PROGRAMM 3 46 - 55 PROGRAMM 4 56 - 65 PROGRAMM 5 66 - 75 PROGRAMM 6 76 - 85 PROGRAMM 7 86 - 95 PROGRAMM 8 96 - 105...
-
Seite 16: 10-Kanal-Modus
10-KANAL- MODUS Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% BERNSTEINFARBEN 0 - 255 0% - 100% FARBMAKROS 0 - 255 Siehe Tabelle mit Farbmakros auf Seite 18 MASTER-DIMMER 0 - 255 0 - 255 0% - 100%... -
Seite 17: 12-Kanal-Modus
10-KANAL- Fortsetzung MODUS ( DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄTEEINSTELLUNG 12-KANAL-MODUS Kanal Wert Funktion 0 - 255 ROT 1 0% - 100% 0 - 255 GRÜN 1 0% - 100% 0 - 255... -
Seite 18: Farbmakro-Tabelle
FARBMAKRO-TABELLE RGBA-FARBSÄTTIGUNG RGBA-FARBSÄTTIGUNG Farb-Nr. Farb-Nr. DMX-Wert DMX- Wert bernsteinfa blau bernsteinfa blau grün grün rben rben A.D.J. Supply Europe B.V. – www.americandj.eu – WiFLY EXR QA12 Bar Bedienungsanleitung Seite 18... -
Seite 19: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM DIMMUNGSKURVEN-DIAGRAMM DMX-Verzögerung Trise(ms) Tdown(ms) Verzögerungsmodus dr-0 dr-1 1300 dr-2 1010 1560 dr-3 1200 1950 dr-4 1280 2600 NETZKABEL IN SERIENSCHALTUNG Mit dieser Funktion können Sie über ein nach IP klassifizierten Steckverbinderkabel die Geräte miteinander verbinden. Es können maximal 11 Geräte angeschlossen werden. Bei mehr als 11 Geräten benötigen Sie eine weitere Schukosteckdose. -
Seite 20: Fehlerbehebung
FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. Das Gerät reagiert nicht auf DMX: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und verdrahtet sind (Pol 3 ist „heiß“; bei anderen DMX- Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind;... -
Seite 21: Technische Daten
TECHNISCHE DATEN WiFly EXR QA12Bar IP Modell: Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 12 x 5 W Quad-LEDs (RGBA 4-in-1) IP-Schutzart: Abstrahlwinkel: 25 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: gesamt 75 W (alle LEDs bei voller Leistung) Netzkabel in Serienschaltung: maximal 11 Geräte... -
Seite 22: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 23: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – WiFLY EXR QA12 Bar Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – WiFLY EXR QA12 Bar Bedienungsanleitung Seite 24...
