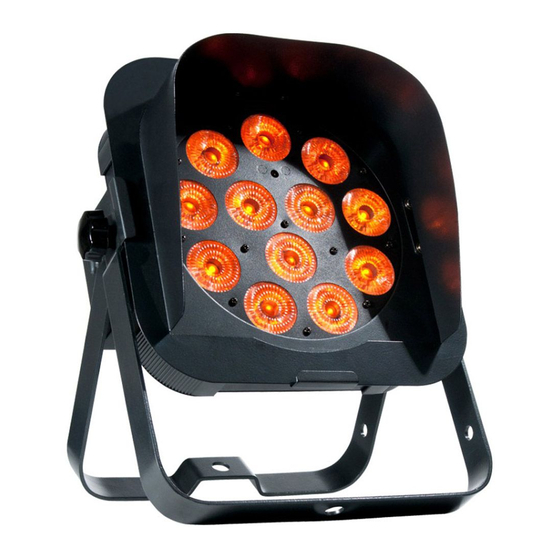

- Seite 1 FLAT PAR QA12XS Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu überarbeitet: 9/12...
-
Seite 2: Inhaltsverzeichnis
TECHNISCHE SPEZIFIKATIONEN ............................17 ROHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................18 BEMERKUNGEN ..................................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 2... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Flat Par QA12XS von American DJ® entschieden haben. Jeder Flat Par QA12XS wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
B. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind. C. Das Gerät Regen oder Wasser ausgesetzt worden ist. D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 4... -
Seite 5: Einrichtung Des Geräts
Informationen über die verschiedenen Modi finden Sie auf Seite 8. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Flat Par QA12XS eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3- poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. -
Seite 6: Einrichtung Des Geräts (Fortsetzung)
Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 6... -
Seite 7: Betriebsanweisung
DMX 512-Controller wie etwa dem American DJ® Show Designer™ ansteuern. Musiksteuerungs-Modus: In diesem Modus reagiert der Flat Par QA12XS auf Musik. Sie können aus 16 vorinstallierten Musiksteuerungs-Programmen auswählen. Die Musikempfindlichkeit lässt sich ebenfalls einstellen. 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "SOXX" angezeigt wird. "XX" steht für den aktuell angezeigten Musiksteuerungs-Modus (1-16). -
Seite 8: Betriebsanweisung (Fortsetzung)
2. Betätigen Sie die SET UP-Taste, bis "dEFA" angezeigt wird. 3. Betätigen Sie die UP und DOWN-Tasten gleichzeitig. Betätigen Sie die MODE- Taste, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 8... -
Seite 9: Betriebsanweisung (Fortsetzung)
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der LED RC 2-Fernbedienung von ADJ ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der LED RC 2 von ADJ. -
Seite 10: Betrieb Des Adj Led Rc (Fortsetzung)
• Wenn alle roten und AMBERen LEDs aufleuchten, befinden Sie sich im DMX-Modus 7: 7-Kanal- Modus. • Wenn alle grünen und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 8: 8-Kanal-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 10... -
Seite 11: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
1 - 255 0% - 100% GRÜN 1 - 255 0% - 100% BLAU 1 - 255 0% - 100% AMBER 1 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 11... -
Seite 12: 5-Kanal-Modus - Dmx-Werte & Eigenschaften
16 - 255 STROBE LANGSAM-SCHNELL 1 - 255 FARBTÖNE (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) Die Kanäle 1, 2, 3 und 4 funktionieren nicht, wenn Kanal 7 verwendet wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 12... -
Seite 13: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
DIMMUNG/AUSWAHL STATISCHE FARBEN/ AUSWAHL FARBÄNDERUNG/ AUSWAHL FARB-FADE-MODUS 0 - 51 DIMMER-MODUS FARBTON-MODUS 52 - 102 103 - 153 FARBWECHSEL-MODUS 154 - 204 FARB-FADE-MODUS 205 - 255 MUSIKSTEUERUNGS-MODUS A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 13... - Seite 14 MUSIKSTEUERUNGS-MODUS 11 176 - 191 MUSIKSTEUERUNGS-MODUS 12 192 - 207 MUSIKSTEUERUNGS-MODUS 13 208 - 223 MUSIKSTEUERUNGS-MODUS 14 224 - 239 MUSIKSTEUERUNGS-MODUS 15 240 - 255 MUSIKSTEUERUNGS-MODUS 16 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 14...
-
Seite 15: 8-Kanal-Modus - Dmx-Werte & Eigenschaften (Fortsetzung)
PHOTOMETRISCHES DIAGRAMM MONTAGE Der Flat Par QA12XS ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. 2. Stellen Sie sicher, dass der Musiksteuerungs-Modus aktiviert ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 16... -
Seite 17: Technische Spezifikationen
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 18... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA12XS Bedienungsanleitung Seite 20...
