12.8. Belegung der Chameleon-Kabel

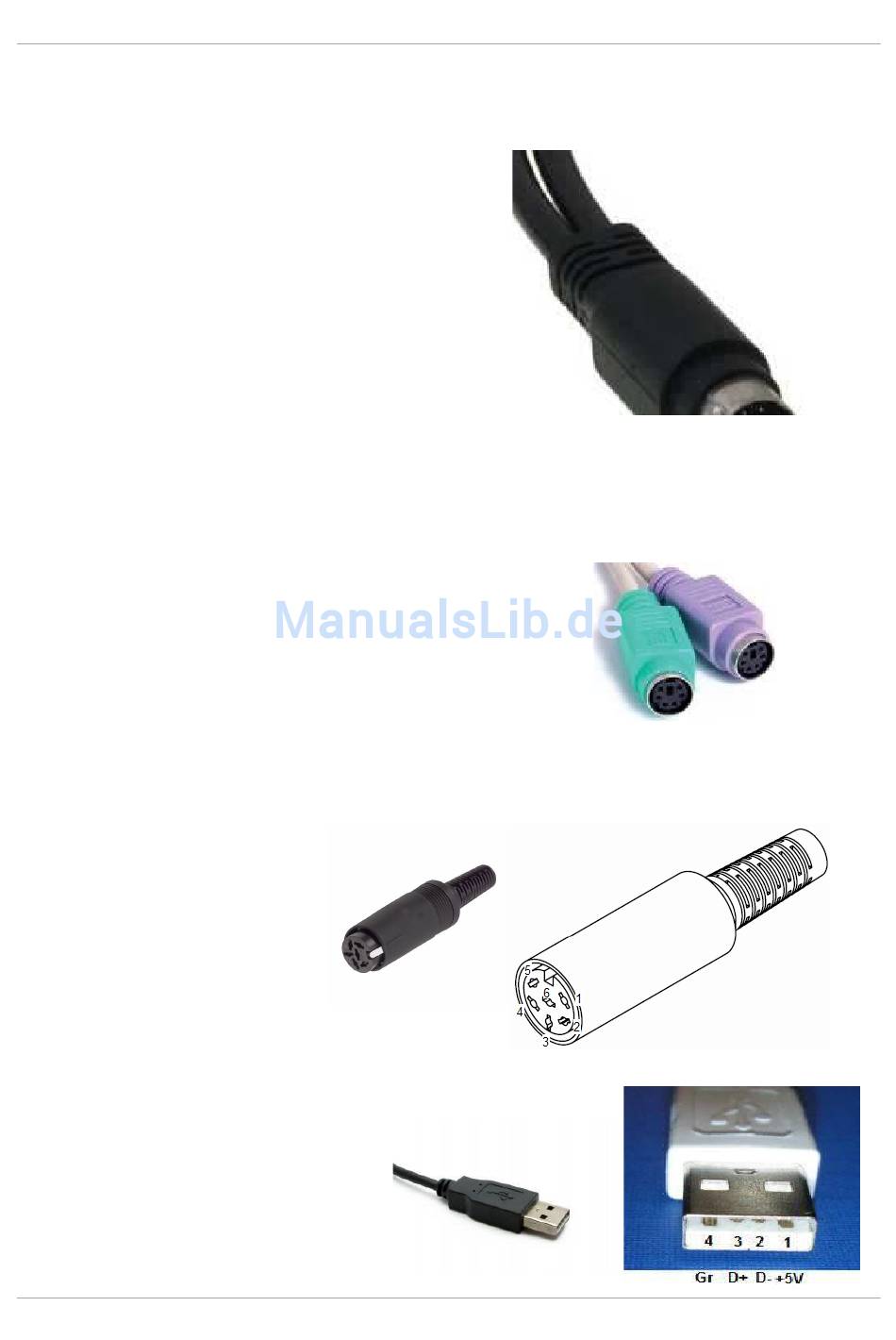

CN1: Mini DIN 9-Stecker:
Abschirmung: GND
1: IEC_CLK
2: KDat
3: MDat
4: KClk
5: MClk
6: Vcc
7: IEC_SRQ
8: IEC_DAT
9: IEC_ATN
Gegenstecker für RM158-DN508H-9. Die Pin-Nummerierung wurde von der „Bauzeichnung"
übernommen.
CN2 und CN3 sind weibliche (farblich gekennzeichnete) Mini-DIN6-Stecker:
lila CN2: grün CN3:
Abschirmung bei beiden: GND
1: KDat 1: MDat
2: NC 2: NC
3: GND 3: GND
4: Vcc 4: Vcc
5: KClk 5: MClk
6: NC 6: NC
CN4 ist ein weiblicher, sechs-poliger DIN6-Stecker:
Abschirmung: GND
1: IEC_SRQ
2: GND
3: IEC_ATN
4: IEC_CLK
5: IEC_DAT
6: nicht verbunden
CN5 ist ein USB-Type A-Stecker:
Abschirmung: GND
1: Vcc
2: nicht verbunden
3: nicht verbunden
4: GND
