2.2.1. Betrieb in der Docking-Station

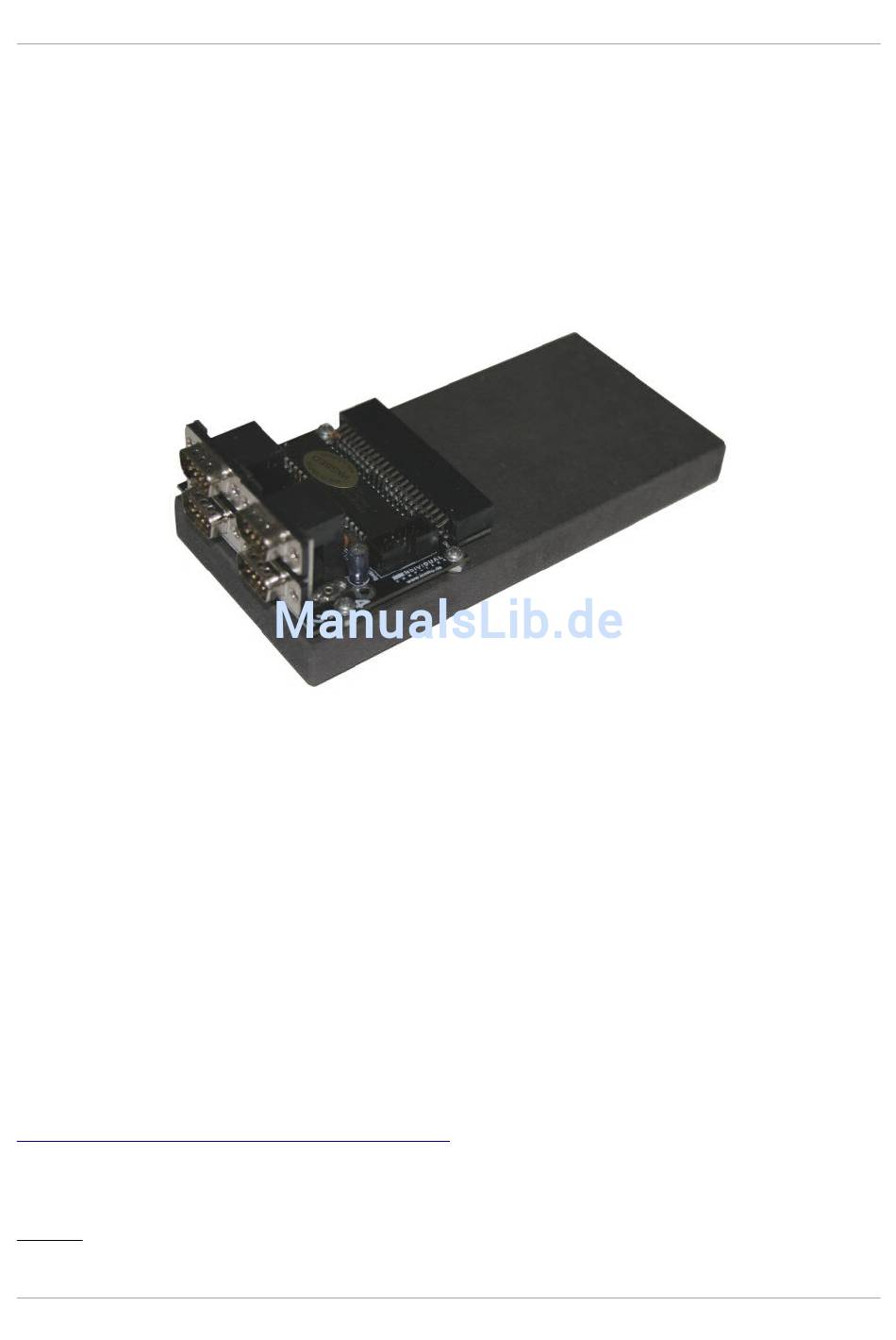

Die Chameleon Docking-Station erweitert die verfügbaren Anschlüsse des Chameleon-Moduls um
folgende Möglichkeiten:
vier Joystickanschlüsse (Ports)
•
einen Anschluss für eine C64-Tastatur
•
einen Anschluss für eine Amiga 500 Tastatur
•
Die beiden Tastaturanschlüsse sind verpolungssicher. Es fehlt jeweils ein PIN, der Ihnen helfen soll,
die korrekte Anschlussrichtung für den Tastaturstecker zu finden. Beachten Sie bitte, dass der
Amiga 500 Tastaturanschluss nicht immer verpolungssicher gefertigt wurde, orientieren Sie sich in
einem solchen Fall bitte an den Farben des Steckers. Die Position für die schwarze Ader der A500-
Tastatur ist neben dem Anschluss (auf der Platine) markiert. Bei einer falschen Verkabelung besteht
die Gefahr, dass sowohl die Docking-Station, als auch die Tastatur, beschädigt oder gar zerstört
werden. Kontrollieren Sie daher den Anschluss ganz genau, bevor Sie die Stromzufuhr anschalten.
Alle C64-Tastaturen, die wir bisher gesehen haben, sind verpolungssicher gewesen. Es besteht
keine Gefahr, dass etwas beschädigt wird, falls Sie eine C64-Tastatur verkehrt herum anschließen –
Sie werden nur ein „merkwürdiges Verhalten" des Gerätes feststellen.
ACHTUNG: Dies ist nur bei der Chameleon Docking-Station der Fall! Einen echten C64 würden
Sie sehr wahrscheinlich beschädigen, falls Sie das Kabel dort verkehrt herum anstecken!
Bitte sorgen Sie dafür, dass Sie für das Chameleon mindestens den Kern BETA-7 oder höher
verwenden, bevor Sie die Docking-Station einsetzen. Sie finden den aktuellen Kern auf
http://wiki.icomp.de/wiki/Chameleon
für die Docking-Station und die zusätzlichen Ports können nicht verwendet werden. Bevor Sie einen
neuen Kern einspielen ('flashen') entfernen Sie bitte sämtliche externen Geräte, entfernen Sie die
PS/2-Tastatur & Maus und nehmen Sie auch die SD-Karte aus dem Slot. Lassen Sie das Chameleon
NICHT in der Docking-Station, während Sie ein Update einspielen!
Erste Schritte
. Ältere FPGA-Kerne bieten keine Unterstützung
