ChaCo: Die Chameleon Control Software
6.5. Beispiele
6.5.1. FPGA-Kern starten
So erzeugen Sie einen Fehler, damit Sie erkennen können, dass in diesem Fall die LED blinkt:

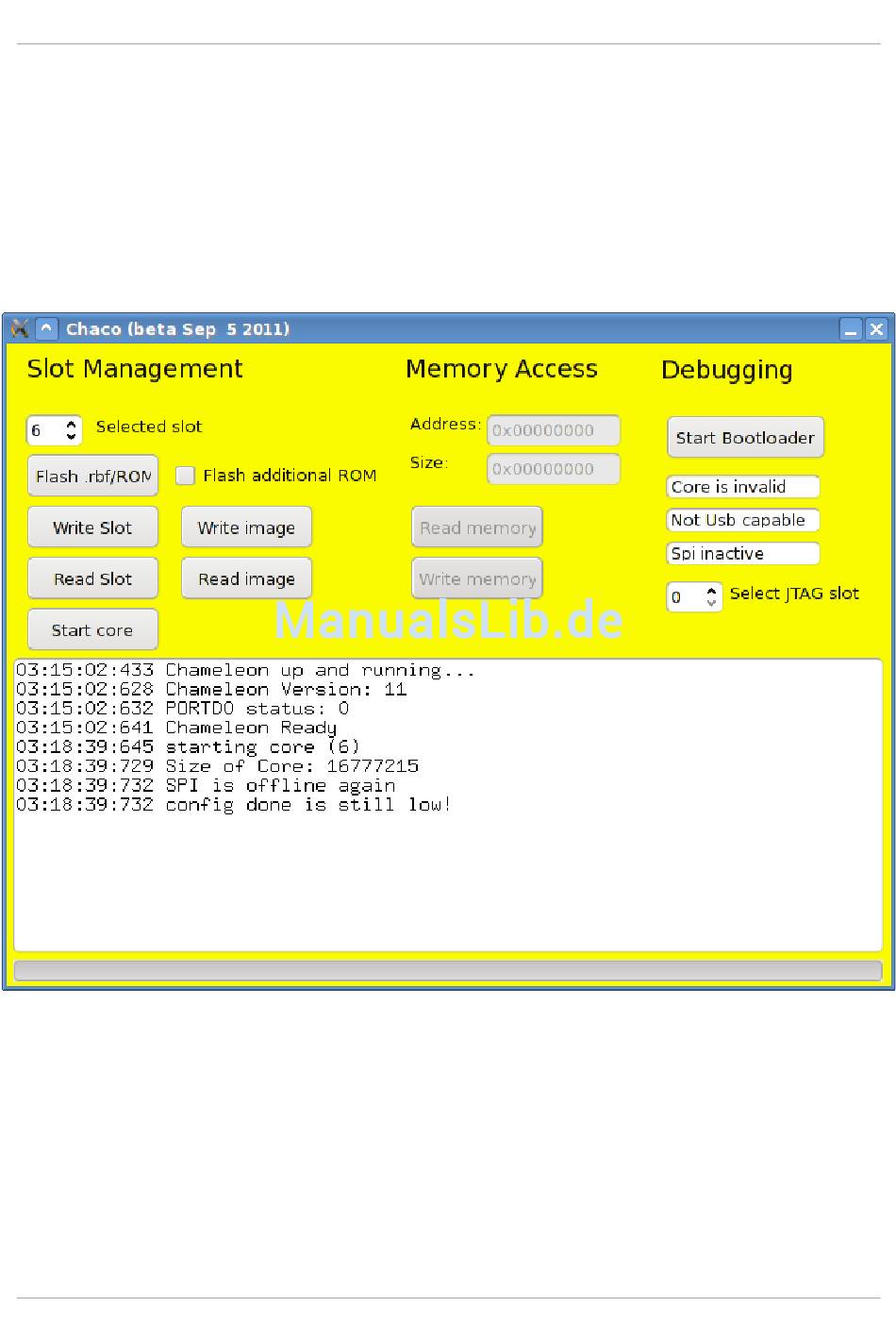

Wählen Sie für "selected slot" die 6 und klicken Sie dann auf "Start core".
Die Fehlermeldung im Fenster spiegelt das wieder, was Ihnen das Chameleon anzeigt: Die rote
LED sollte siebenmal blinken, dann pausieren und wieder von Neuem blinken. (Sie erinnern sich?
Um einen fehlerhaften Kern anzuzeigen, blinkt die rote LED. Zählen Sie dies mit und ziehen eins
ab, damit Sie die Slot-Nr. des fehlerhaften Kerns erhalten.)
Stellen sie "selected slot" wieder auf 0 und klicken anschließend auf "Start core". Der Kern des
Turbo Chameleons sollte nun wieder ganz normal ausgeführt werden.
47
