12.7. Quartus für JTAG einrichten
Die für den „USB-Blaster" benötigten Treiber finden Sie im Quartus II Installationsverzeichnis
(„quartus/drivers/usb-blaster").

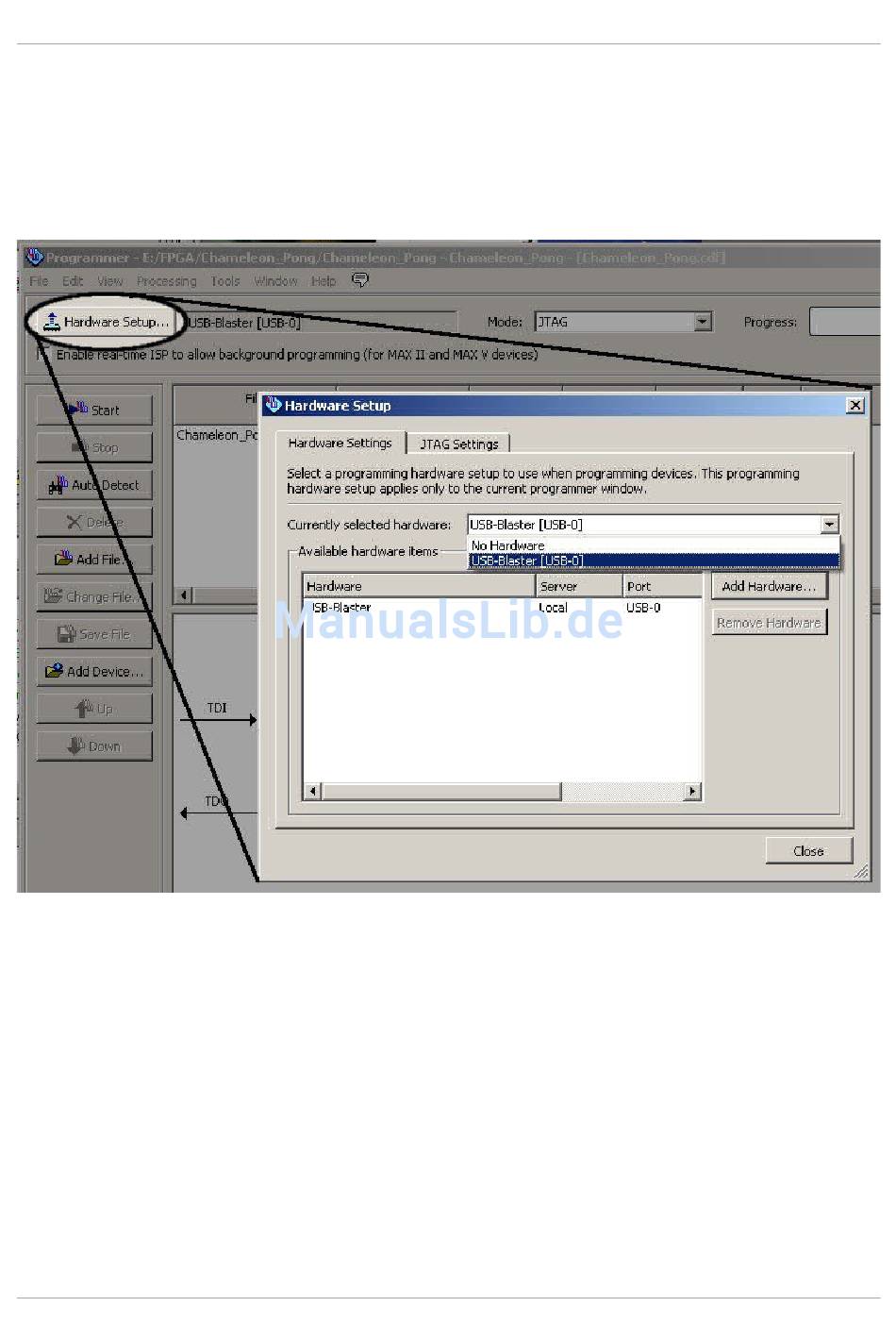

Klicken Sie auf „Hardware Settings" und wählen Sie dann den „USB-Blaster" in der Auswahlliste.
Mit den Standard-Projekteinstellungen wird es nicht funktionieren, da es noch ein weiteres Gerät
(der Flash-Chip) in der JTAG-Kette gibt. Um dieses Problem zu lösen, klicken Sie zunächst auf
'Autodetect', um auch das zweite Gerät anzuzeigen. Sie werden dann außerdem gefragt, ob es sich
beim FPGA um einen EP3C25 oder EP4CE22 handelt. Wählen Sie den ersten Typ.
67
