1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD-Systems entschieden haben.
Der Mixer LAX6/LAX6D ist ein Kompaktmischer für den professionellen Einsatz, mit angenehmem,
natürlichem Klang und präziser Wiedergabe – ideal für Live-Auftritte, Aufnahmen und als festinstal-
lierter PA-Mischer. Dabei bietet der LAX6/LAX6D einige Features, die in dieser Preisklasse nicht
selbstverständlich sind.
Die beiden Mono-Kanalzüge zeichnen sich durch außerordentlich rauscharme Mikrofon-Preamps
mit +48-Volt-Phantomspeisung aus. Darüber hinaus sind sowohl die Stereo- als auch die Mono-
Kanalzüge mit warm und natürlich klingenden 3-Band-Equalizern (mit festen Mittenfrequenzen)
ausgestattet. Außerdem verfügt der LAX6/LAX6D über eine hochpräzise Aussteuerungsanzeige (8
Segmente), zusätzliche 2-Track-Eingänge, die sowohl auf die Summenausgänge als auch auf die
Kopfhörer/Regie-Ausgänge geroutet werden können, und vieles mehr.
Modell LAX6D stellt zudem einen intuitiv bedienbaren 24-Bit-Effektprozessor mit 100 Effekten be-
reit.
Sowohl LAX6 als auch LAX6D sind außerordentlich einfach zu bedienen. Dennoch empfehlen wir,
diese Anleitung vor Inbetriebnahme sorgfältig zu lesen, damit Sie wirklich das Optimum aus Ihrem
Mixer herausholen.
2. FEATURES
Der LAX6/LAX6D-Mixer wurde für den professionellen Einsatz entwickelt und bietet folgende Ausst-
attung:
• 2 Mikrofonkanäle mit vergoldeten XLR-Anschlüssen und symmetrischen Line-Eingängen
• 4 Stereo-Kanalzüge mit symmetrischen Klinkeneingängen (TRS)
• Rauscharme, diskrete Mikrofon-Preamps mit +48-Volt-Phantomspeisung
• Hohe Aussteuerungsreserve und Dynamik
• Warm und natürlich klingende 3-Band-Equalizer in allen Kanalzügen
• Schaltbare Trittschallfi lter in den Mono-Kanalzügen
• +4dBu/-10dBV-Umschaltung in den Stereo-Kanalzügen
• Peak-LEDs in allen Kanalzügen
• 2 AUX-Return-Anschlüsse als zusätzliche Eingänge
• Regie- und Kopfhörer-Ausgänge
• 2-Track-Eingänge mit Routing-Möglichkeiten auf Summen-, Regie- und Kopfhörer-Ausgän-
ge
• Hochpräzise Aussteuerungsanzeige (8 Segmente)
• Digitaler 24-Bit-Effektprozessor (nur LAX6D)
• 100 Effekt-Presets (nur LAX6D)
• Effekt-Bypass-Funktion über MUTE-Schalter oder Fußschalter (optional erhältlich, An-
schluss an DFX FOOTSWITCH-Buchse; nur LAX6D)

3. ERSTE SCHRITTE

3.1 Überprüfen Sie vor Anschluss Ihres LAX6/LAX6D-Mixers, dass die Stromversorgung mit der für
das Gerät geeigneten Netzspannung erfolgt.
3.2 Vergewissern Sie sich, dass der Mixer ausgeschaltet ist, bevor Sie ihn an das Stromnetz an-
schließen, und drehen Sie alle Regler in "Null"-Stellung. Auf diese Weise vermeiden Sie Schäden
an Ihren Lautsprechern durch laute Einschaltgeräusche und hohe Pegel.
3.3 Schalten Sie immer zuerst den Mixer und danach den angeschlossenen Leistungsverstärker

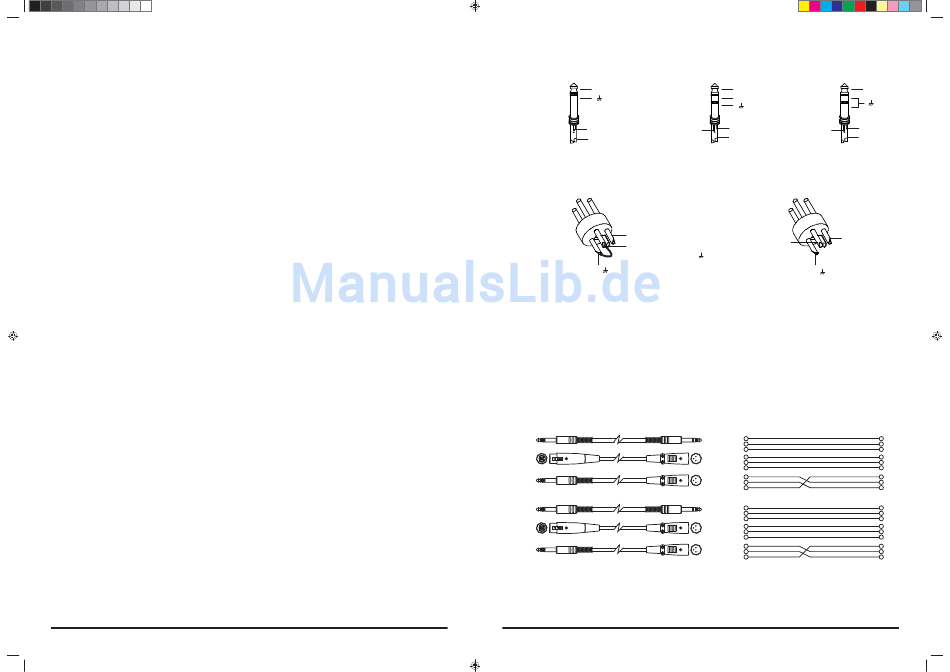

LD-Systems
- Anschluss über 6,3-mm-Klinkenbuchse
+
Tip
Sleeve
Monoklinke, unsymmetrisch
- Anschluss über XLR-Buchse
Pin1 ( )
XLR, unsymmetrisch
Direkte Verbindungen
Der LAX16D-Powermixer stellt XLR- und 6,3-mm-Klinkenbuchsen (TRS) zur Verbindung mit den
unterschiedlichsten professionellen Audiogeräten bereit. Diese werden im Folgenden beispielhaft
dargestellt:
Symmetrisch
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
U b l d
Page 6 LD-Systems
+
-
Tip
Ring
Sleeve
Stereoklinke, symmetrisch
Pin2 (+)
Pin3 (-)
Pin3 (-)
(Linked to Pin1 manually, )
Pin1 ( )
XLR, symmetrisch
Tip
Ring
SLEEVE RING TIP
Sleeve
1
2
3
Tip
Ring
Sleeve
Tip
Ring
SLEEVE RING TIP
Sleeve
1
2
3
Tip
Ring
Sleeve
+
Tip
Ring
Sleeve
Stereoklinke, unsymmetrisch
Pin2 (+)
Tip
Ring
Sleeve
1
2
3
1
2
3
Tip
Ring
Sleeve
1
2
3
1
2
3
