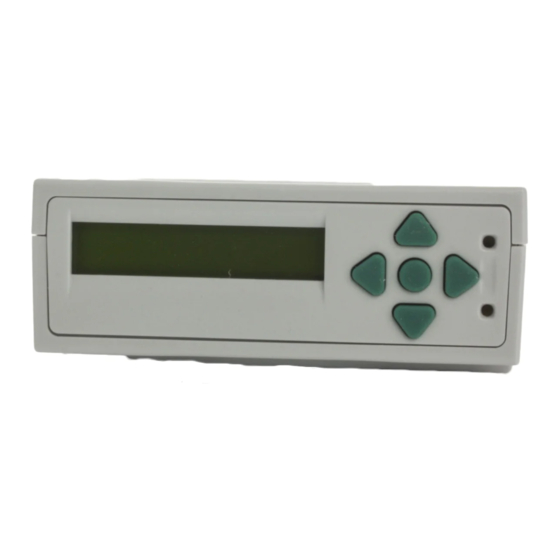

- Seite 1 DUAL ® DUAL 48M Decodermodul für zweidraht Steuersysteme Bedienungs- und Programmieranleitung Zur Verwendung mit dem I-CORE Steuergerät ®...
- Seite 2 Verwendung mit I-CORE ®...
-
Seite 3: Inhaltsverzeichnis
INHALT SYSTEMKOMPONENTEN ................................... 4 ÜBERSICHT DES DUAL DECODERBETRIEBS............................. 5 ® SYSTEMÜBERSICHT ..................................6 INSTALLATION DES DUAL DECODERMODULS ..........................7 Installation für eine Kombination von Decodern und dem ICM-600 Modul ..................7 VERDRAHTUNGSANFORDERUNGEN UND INSTALLATION ........................ 8 Verwendung vorinstallierter Verdrahtungen ............................ 8 TYPISCHES VERDRAHTUNGSLAYOUT ............................... -
Seite 4: Systemkomponenten
SYSTEMKOMPONENTEN DUAL 1 DUAL 2 DUAL S DUAL 48M ID WIRE (Beispiel) -
Seite 5: Übersicht Des Dual Decoderbetriebs
ÜBERSICHT DES DUAL DECODERBETRIEBS ® Die DUAL zweidraht Decodertechnologie ermöglicht eine Kontrolle der Beregnungssysteme über relativ große Distanzen, indem je nach Bedarf wasserdichte Decoder über ein zweiadriges Kabel mit Niederspannung und in Direktverlegung angeschlossen werden. An dem zweiadrigen Kabel werden überall nach Bedarf Decoder angeschlossen. -
Seite 6: Systemübersicht
SYSTEMÜBERSICHT I-CORE STEUERGERÄT ® MAX. ABSTAND ZUM ENDE DES ZWEIDRAHTWEGS ID1 KABEL (14 AWG) 5000 Fuß (1500 m) oder ID2 KABEL (12 AWG) 7500 Fuß (2300 m) DUAL -1 GRUNDPLATTE (Oder Erdungsstab) (Ein-Stationen- Decoder) DBR/Y-6 wasserdichte Anschlüsse in allen zweiadrigen Verbindungsstellen. DUAL-S ÜBERSPANNUNGSABLEITER (Empfohlen für alle 1000 Fuß, 300 m) DUAL-2... -
Seite 7: Installation Des Dual Decodermoduls
INSTALLATION DES DUAL DECODERMODULS Das DUAL48M Decoder-Ausgabemodul wurde zur Verwendung Installieren Sie den DUAL48M in den ersten 3 Steckplätzen mit allen Steuergeräten der Hunter I-CORE Serie entwickelt rechts neben dem Leistungsmodul oder rechts neben ® und bietet zweiadrige Decoderausgänge für die Hunter DUAL einem der ICM600 Module, falls die Installation beide ®... -
Seite 8: Verdrahtungsanforderungen Und Installation
VERDRAHTUNGSANFORDERUNGEN UND INSTALLATION Verdrahtung und Verdrahtungsinstallation sind wesentliche Die verdrillten Kabel von Hunter müssen für alle Kanäle den Faktoren für eine erfolgreiche Decoderinstallation. Der aufgelisteten Anforderungen entsprechen. Die Verdrillung der Einsatz empfohlener Kabel und Kabelspleiße erfolgt auf Kabel ist ein wesentlicher Teil des Überspannungsschutzes. -
Seite 9: Typisches Verdrahtungslayout
TYPISCHES VERDRAHTUNGSLAYOUT EIN ZWEIDRAHTWEG ZWEI ZWEIDRAHTWEGE DUAL-S Überspannungsschutz HINWEIS: Leiten Sie den Zweidrahtweg nicht zurück zum Steuergerät. - Seite 10 TYPISCHES VERDRAHTUNGSLAYOUT EINZELNER ZWEIDRAHTWEG MIT DECODERSTEUER- T-VERBINDUNGSSTÜCK GERÄT ID1: Bis zu 5000 Fuß (1500 m) vom Steuergerät bis zu jedem Ende der Zweidrahtwege. ID2: Bis zu 7500 Fuß (2300 m) vom Steuergerät bis zu jedem Ende der Zweidrahtwege HINWEIS: Leiten Sie den Zweidrahtweg nicht zurück zum Steuergerät.
-
Seite 11: Verdrahtungsanforderungen Und Installation
VERDRAHTUNGSANFORDERUNGEN UND INSTALLATION Verbindung der beiden Zweidrahtwege Schalten Sie die Stromversorgung des Steuergeräts ON Schalten Sie die Stromversorgung des Steuergeräts OFF (AN) und führen Sie einen Test durch. Das Display des (AUS). Decoder-Ausgabemoduls sollte jetzt anzeigen, dass das Leiten Sie die roten und blauen Kabelkanäle vom Feld Gerät bereit für die Programmierung oder den Betrieb ist. -
Seite 12: Übersicht Der Decoder-Programmierung
Dual-Decoder müssen vor ihrem Einsatz mit Stationsnummern programmiert werden. Sie können Schalten Sie die Stromversorgung des Steuergeräts vor der Installation über das DUAL48M Modul selbst ON (EIN). programmiert werden oder zu jeder Zeit über das Führen Sie das abisolierte Ende des roten Drahts kabellose ICD-HP-Handprogrammiergerät (separat... - Seite 13 ÜBERSICHT DER DECODER-PROGRAMMIERUNG Wenn die roten/blauen Drähte des Decoders nicht coder programmiert wird, verwenden Sie die vollständig in das Modul eingeführt sind oder der Taste , um zum zweiten Klammersatz [ ] zu Decoder defekt ist, wird die Meldung „Reading navigieren, der die Stationsnummer für die 2.
-
Seite 14: Typische Decoder-Verbindungen
TYPISCHE DECODER-VERBINDUNGEN HINWEIS: Decoder können jederzeit umprogrammiert werden. Die Stationsnummer(n) wird/werden nun angezeigt. Führen Sie den oben beschriebenen Programmierungsvor- gang durch, um den Decoder neu zu programmieren. Der ICD-HP bietet auch die Option, die Decoder neu zu programmieren, ohne sie dabei vom Zweidrahtweg zu trennen. -
Seite 15: Installation Der Decoder Und Überspannungsableiter
Decoders zu ermöglichen und das Zusammenziehen der Verkabelung aufgrund Decoder im Zweidrahtweg installiert werden. von Temperaturwechseln zu berücksichtigen. Hunter empfiehlt ca. 5 Fuß/1,5 m Spielraum für HINWEIS: Drahtverlauf und -verbindungen des jeden Decoder, damit dieser vollständig für Decoders müssen vollständig wasserdicht sein. Die... - Seite 16 INSTALLATION DER DECODER UND ÜBERSPANNUNGSABLEITER Reißen Sie die Ummantelung am Schnitt auseinander. Achten Sie darauf, dass bei dem Decoder-/Ventilkasten mindestens 1,5 m zusätzliches Kabel verfügbar ist, die Hälfte davon auf jeder Seite der Trennung. Trennen Sie zweiadrige Kabel in der Mitte der Schlaufe 30"...
- Seite 17 INSTALLATION DER DECODER UND ÜBERSPANNUNGSABLEITER Verbinden Sie das Endstück des roten Drahts mit dem De- Verbinden Sie die Magnetverdrahtung (100 Fuß/30 m coderkabel und sichern Sie dieses mit den mitgelieferten vom Decoder bis zum Magnet). Verwenden Sie hoch- wasserdichten Verbindern. Wiederholen Sie den Vorgang wertige wasserdichte Anschlüsse (nicht im Lieferum- bei dem blauen Kabel.
-
Seite 18: Dual S Installation
1a. Verbinden Sie ein rotes Kabelende mit dem roten Erdungsspezifikationen können Sie im Planungsleitfaden Kabel auf der Seite des Überspannungsableiters als für Hunter Steuerungssysteme nachlesen. Zweidraht-Trennung und sichern Sie dieses mit dem Installation am Kabelende: Die Enden jedes Zweidrahtwegs mitgelieferten wasserdichten Verbinder. Wiederholen sollten immer geerdet sein. -
Seite 19: Blitzschutz Und Erdung
BLITZSCHUTZ UND ERDUNG Inline-Überspannungsableiter Installation Solider, freigelegter Erdungsleiter aus Kupfer Decoder Erdungsleiter Platzieren Sie die Grundplatte in einem 6" (15 cm) breiten Rohrgraben, der rechtwinklig zum Erdungsleiter zum Schirmbeidraht verläuft, 8 Fuß (2,5 m) entfernt, 36" (1 m) unter dem Boden. Umsäumen Sie die Grundplatte gleichmäßig mit PowerSet Material. -
Seite 20: Diagnosen
DIAGNOSEN Das DUAL-Decodermodul verfügt über zwei zu aktivieren, um ein „klapperndes“ Geräusch zu Diagnosemodi, die Ihnen bei der Behebung von erzeugen. Diese Funktion ermöglicht eine schnelle Installationsproblemen helfen und den Status der Identifikation der Ventile auf dem Gelände. Magnetbetätigung überprüfen. Mit den Tasten ... -
Seite 21: Hilfe Bei Störungen
Digitaler Multimeter Dashboard leuchtet zusätzlich rot auf, wenn es einen Kabelloses ICD-HP-Handprogrammiergerät Decoder-Fehler gibt. Wenn eine oder mehrere Stationsnummern Dieses Hunter Produkt ermöglicht eine im Display angezeigt werden, sollten Sie eine kabellose DUAL Decodern, Verbindung zu Fehlerbehebung bei diesen Stationen durchführen. - Seite 22 HILFE BEI STÖRUNGEN Drücken Sie die Taste „Mode“ (Modus) (Mitte) des Fault“ (Fehlfunktion Station) zusammen mit der DUAL48M Bedienfelds. Wählen Sie über die Stationsnummer an. Pfeile „Diagnosen“ und drücken Sie zur Auswahl auf • Wenn sich die Milliampere-Anzahl zu stark „Mode“...
- Seite 23 HILFE BEI STÖRUNGEN Leitung fehlerhaft: Wenn das DUAL48M „Line Fault“ (Leitung fehlerhaft) oder „2WP Fault” (2WP fehlerhaft) anzeigt obwohl keine Stationen in Betrieb sind, ist der naheliegendste Grund ein direkter Kurzschluss zwischen den beiden Drähten im Zweidrahtweg (rot und blau). Wenn die Meldung „Line Fault“ (Leitung fehlerhaft) nur dann angezeigt wird, wenn eine Station eingeschaltet ist, ist der naheliegendste Grund ein direkter Kurzschluss in der Decoder-an-Magnets- pule Verdrahtung der betroffenen Stationen.
- Seite 24 Prüfen Sie, dass sich die Modulverriegelung in der bis zu 3 Mal wiederholen. Position „Power On“ (Strom ein) befindet und das DUAL48M Modul mit dem Strom verbunden ist Das DUAL48M Display zeigt die Stationsnummer an, (Display wird angezeigt). wenn der Befehl an den Decoder gesendet wird.
- Seite 25 I-Core Decoder sind nicht kompatibel mit mechanischen Relais. Stationen, die im Feld mit ICD-HP eingeschaltet sind, können vorzeitig abgeschaltet werden, da Wenn Sie einen DUAL48M mit konventionellen das Steuergerät keine Meldung über die Decoder- I-Core Stationsausgangsmodulen kombinieren, sind aktivierung erhalten hat. Um dies zu vermeiden, nicht alle Stationen für eine Decoderadressierung...
- Seite 26 PRIVATE & GEWERBLICHE BEWÄSSERUNG| Built on Innovation ® 1940 Diamond Street | San Marcos, California 92078 USA © 2016 Hunter Industries Incorporated Weitere Informationen. Besuchen Sie hunterindustries.com LIT-533-DE B 8/16...
