Installation
Abschalten des Rechners
Informationen über das Abschalten und Herunterfahren des angeschlossenen Rechners - was immer vor
dem Anschluß von Peripheriegeräte wie z.B. einem Scanner vorzunehmen ist - finden Sie in der
entsprechenden Bedienungsanleitung Ihres Rechners.
Anschließen der Basis Station

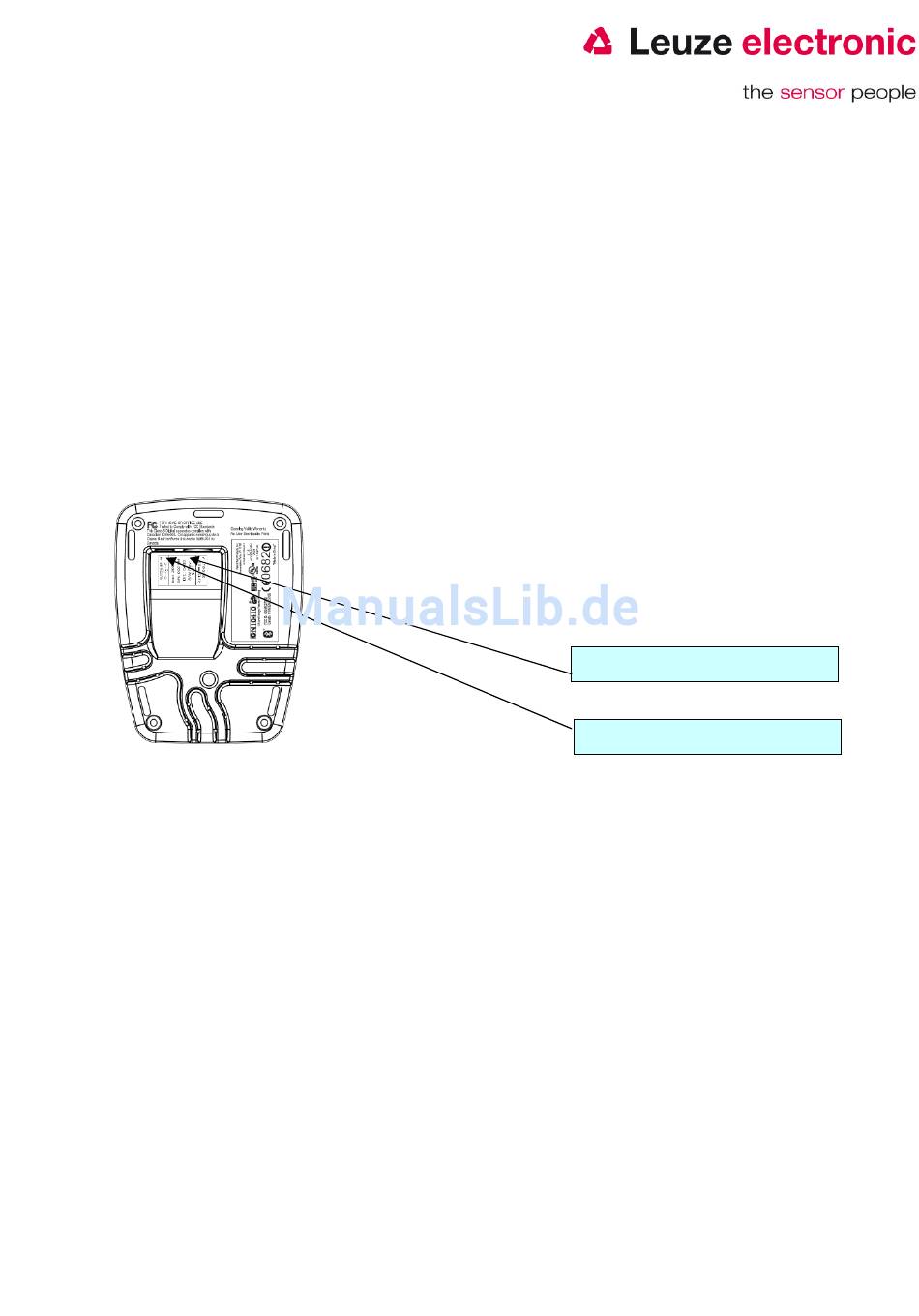

In untenstehender Abbildung werden die Positionen zur Installation des Kabels an der Basis Station gezeigt,
die im folgenden beschrieben werden.
Anschließen des Kabel bei ST 2020
1. Um das Interfacekabel an der Basis Station zu befestigen, gehen Sie wie folgt vor: Stecken Sie den RJ 41
Stecker in die Buchse an der Unterseite des Station, bis das Kabel eingeklickt ist.
2. Schließen Sie das andere Ende des Interfacekabels an die entsprechende Anschlußbuchse des
Rechners an.
3. Sie benötigen ein Netzteil zur Spannungsversorgung, falls Sie den Handscanner über die Basis-Station
laden möchten oder eine RS 232-Schnittstelle verwenden. Anhand der Pinbelegung (siehe Seite 6)
können Sie das entsprechende Kabel für Ihre Anwendung auswählen.
4. Schließen Sie das Netzteil an die Netzsteckdose an.
5. Konfigurieren Sie die Handscanner mit Hilfe der Codes für die entsprechende Applikation, im Kapitel
„Parametrierung", bzw. mit dem Setup-Tool
6. Überprüfen Sie die Betriebsbereitschaft des Scanners, indem Sie die Scanfläche gegen eine flache
Oberfläche richten und den Trigger auslösen. Eine grüne Ziellinie sowie die rote Beleuchtung sollte jetzt
sichtbar sein. Scannen Sie jetzt ein Musterlabel. Der Scanner bestätigt durch ein Tonsignal, daß das
Label gelesen wurde; gegebenenfalls werden die Daten bereits an den Rechner weitergeleitet.
Kurzanleitung IT 6320
Anschluß für Schnittstellenkabel
Anschluß für Netzteil
Leuze
electronic
Seite
5
