IT 6320 an MA 41 DP-K bzw. MA 41 IS
RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF.
benötigte Teile:
1x 501 05 382 IT 6320 DPM (6320IDP351SE)
oder 501 07 465 IT 6320 ILR
1x 501 03 990 ST 2020
1x 501 04 586 Kabel TTL-RS232/PIN9
1x 501 03 989 Netzteil ST 2020
1x 500 35 421 KB 021 Z
1x 500 33 638 MA 41 DP-K
(für Interbus: 500 28 994 MA 41 IS
Anschlußbelegung KB021 Z
Aderfarbe:
braun
weiss
blau
rot
schwarz
blank
(Schirm)

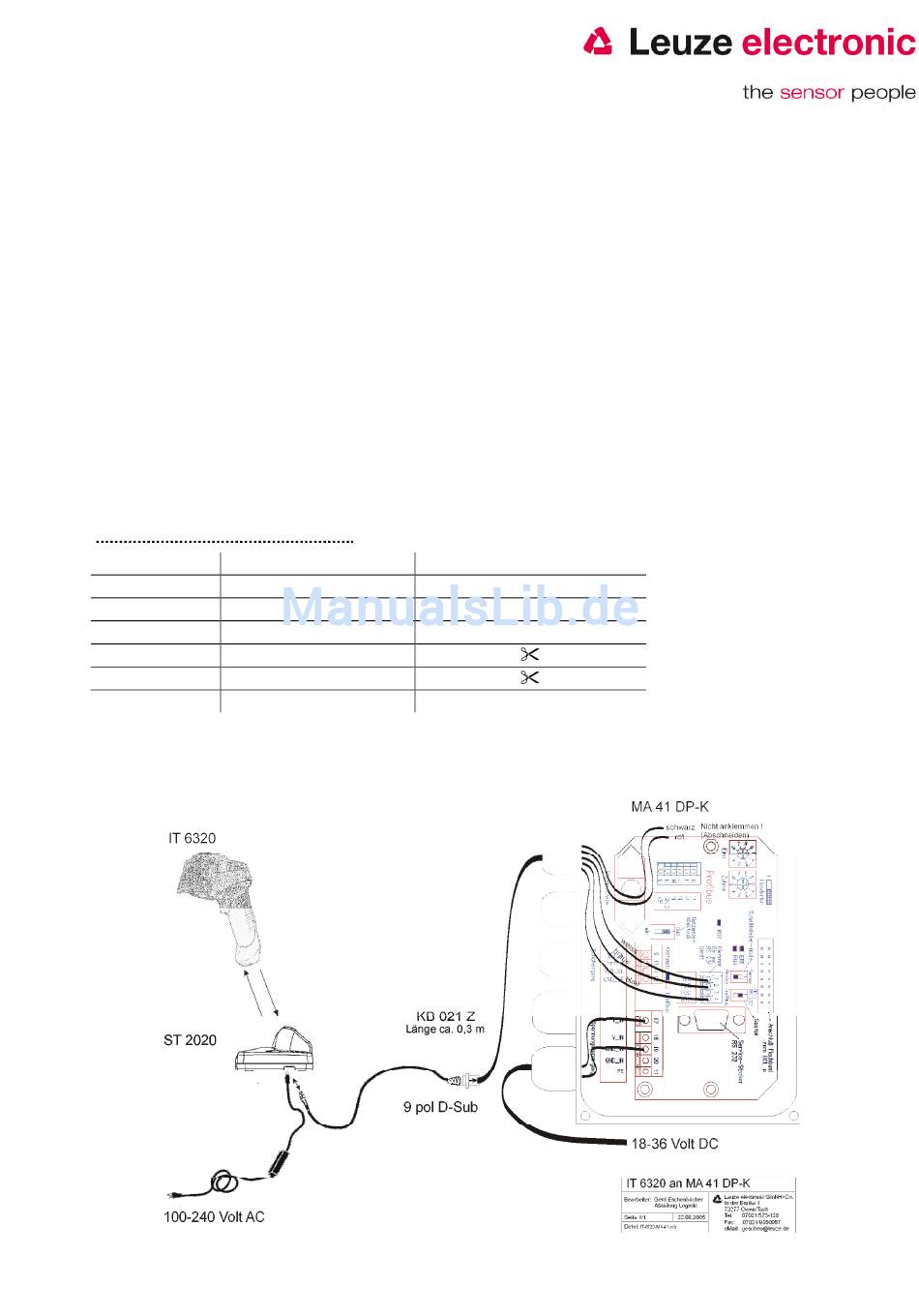

Bitte schließen Sie den IT 6320 + ST 2020 gemäß der untenstehenden Abbildung an.
Kurzanleitung IT 6320
(6320ILR351SE)
(2020-5BE)
für PROFIBUS
Signal Klemme im MA 41:
(RXD)
(TXD)
(GND)
(VCC)
(GND)
(PE)
Leuze
oder 500 30 085 MA 41 IS PDP)
2
1
4
21
electronic Seite 12
