IT 6320 an MA 200i

RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF.
benötigte Teile:
1x 501 05 382 IT 6320 DPM (6320IDP351SE)
oder 501 07 465 IT 6320 ILR
1x 501 03 990 ST 2020
1x 501 04 586 Kabel TTL-RS232/PIN9
1x 501 03 989 Netzteil ST 2020
1x 501 13 397 KB JST-HS-300
1x 501 12 893 MA 204i Profibus Gateway
oder 501 12 892 MA 208i Ethernet Gateway
oder 501 12 891 MA 248i Profinet Gateway

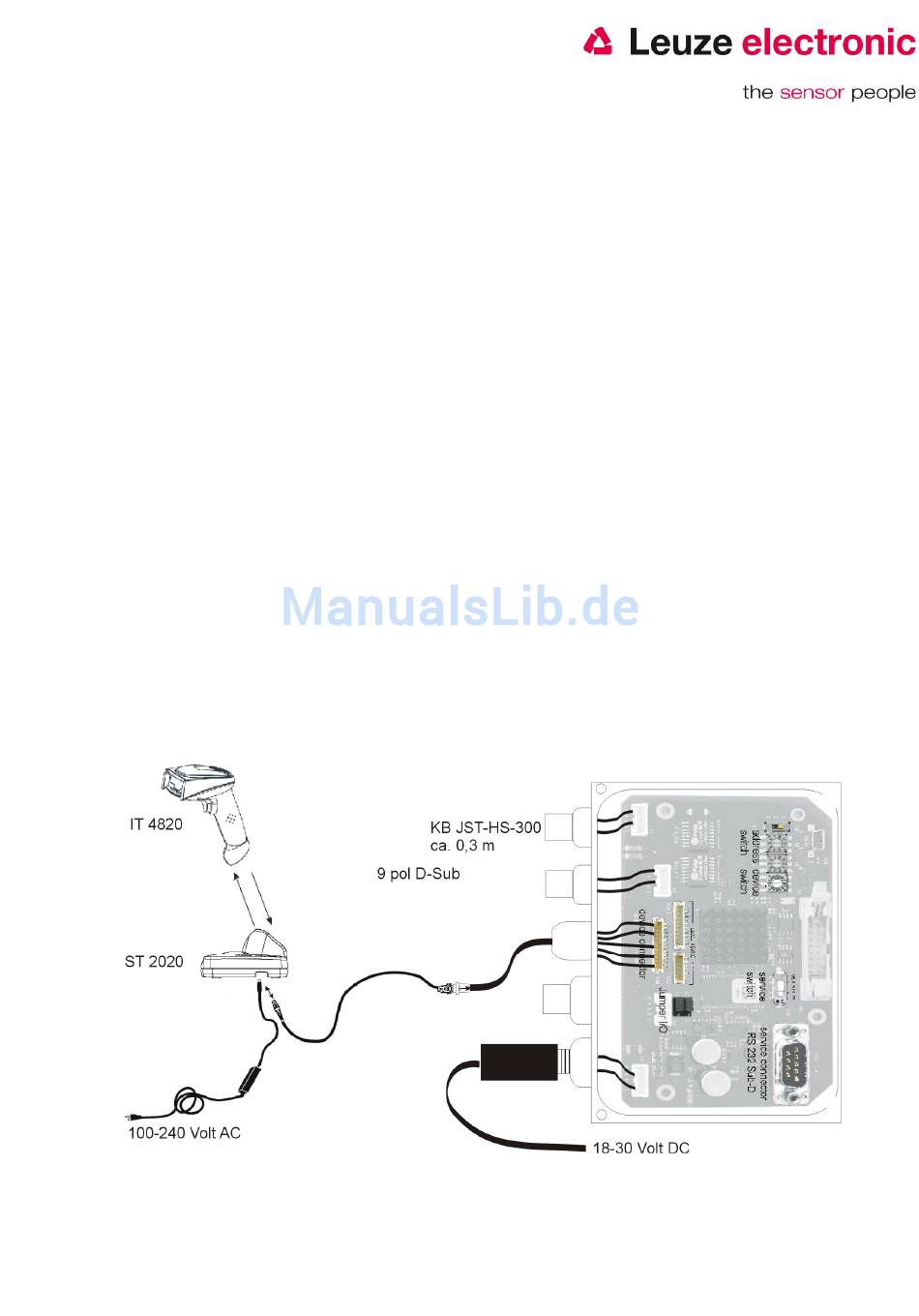

Inbetriebnahme

Öffnen des MA 200i
•
Das KB-JST-HS 300 mit der PG-Verschraubung durch die Gewindebohrung führen und den
•
12-poligen JST-Stecker einstecken.
Die ST 2020 mit dem TTL-Kabel verbinden
•
Das TTL-Kabel an dem 9 poligem D-Sub Stecker einstecken
•
Über die Adresswahlschalter die Adresse einstellen
•
Die Feldbusverbindungsleitungen einstecken
•
Spannungsversorgung zuführen.
•
Details zum Anschluß der MA 200i entnehmen Sie bitte der Technischen Beschreibung MA 200i.
Hinweis: die Parametriercodes finden Sie auf der Seite 13
Kurzanleitung IT 6320
(6320ILR351SE)
(2020-5BE)
Leuze electronic Seite 11
