IT 6320 an MA 21

RS 232-Übertragung mit 9600 Baud, 7 Datenbits, 1 Stoppbit, Parity Even, Postfixes CR/LF.
benötigte Teile:
1x 501 05 382 IT 6320 DPM (6320IDP351SE)
oder 501 07 465 IT 6320 ILR
1x 501 03 990 ST 2020
1x 501 04 586 Kabel TTL-RS232/PIN9
1x 501 03 989 Netzteil ST 2020
1x 500 35 421 KB 021 Z
1x 500 30 481 MA 21 100
Anschlußbelegung KB021 Z
Aderfarbe:
braun
weiss
blau
rot
schwarz
blank
(Schirm)

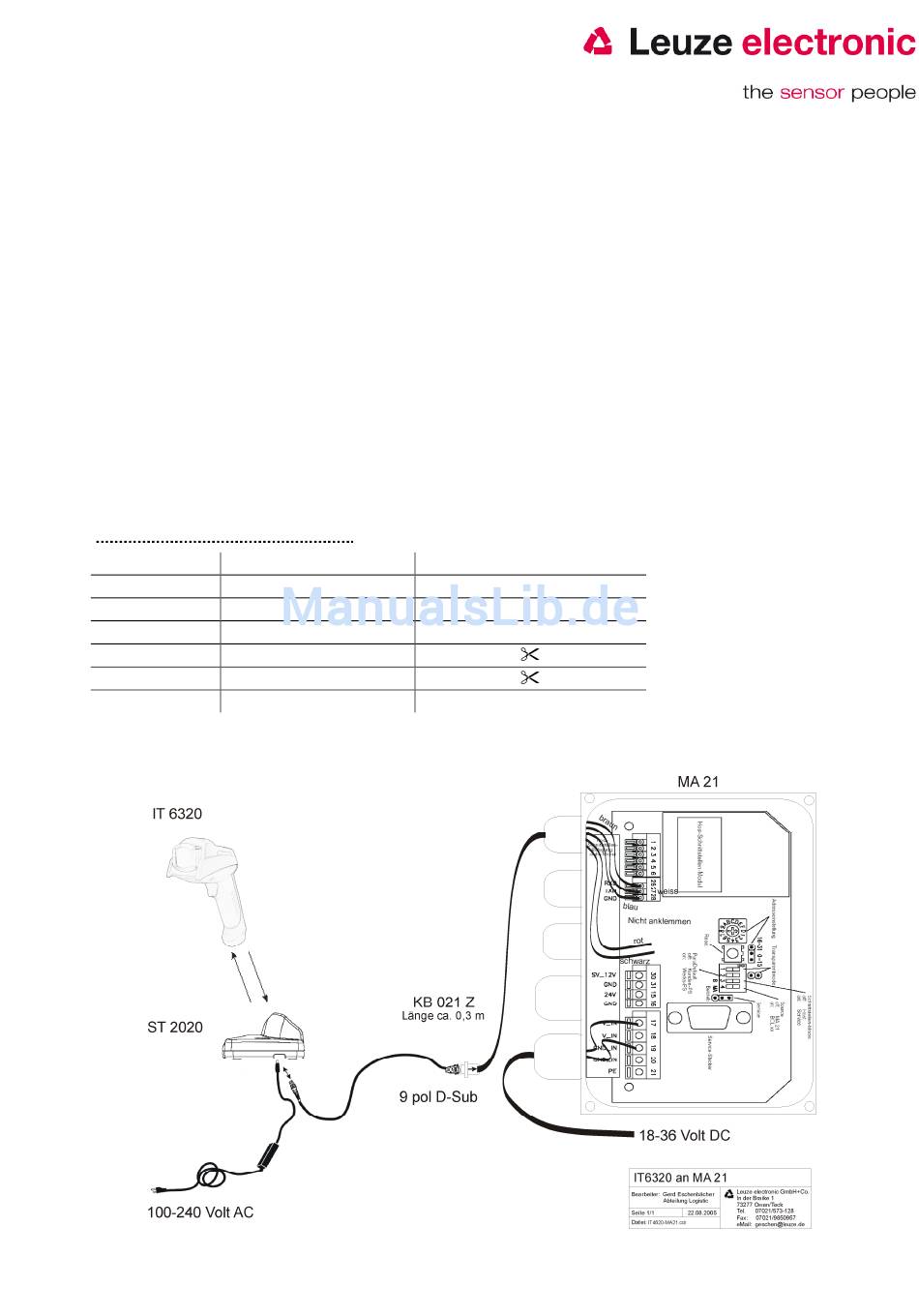

Bitte schließen Sie den IT 6320 + ST 2020 gemäß der untenstehenden Abbildung an.
Kurzanleitung IT 6320
(6320ILR351SE)
(2020-5BE)
Signal Klemme im MA 21:
(RXD)
(TXD)
(GND)
(VCC)
(GND)
(PE)
Leuze
26
27
28
21
electronic Seite 14
