Parametrierung für Leuze-Standard-Protokoll
Leuze Standard-Protokoll:
RS 232 mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Prefix STX und Postfixes CR/LF
Stellen Sie den IT 6320 zurück in Basis-Station damit die Einstellungen übernommen werden können. Durch
akustische Bestätigungssignale wird dieser Vorgang beendet.
Um das Gerät zu parameterieren scannen Sie die Codes bitte in der vorgegebenen Reihenfolge.
Die Lesung wird durch ein akutisches Signal bestätigt.
RS 232-Schnittstelle
Prefix STX

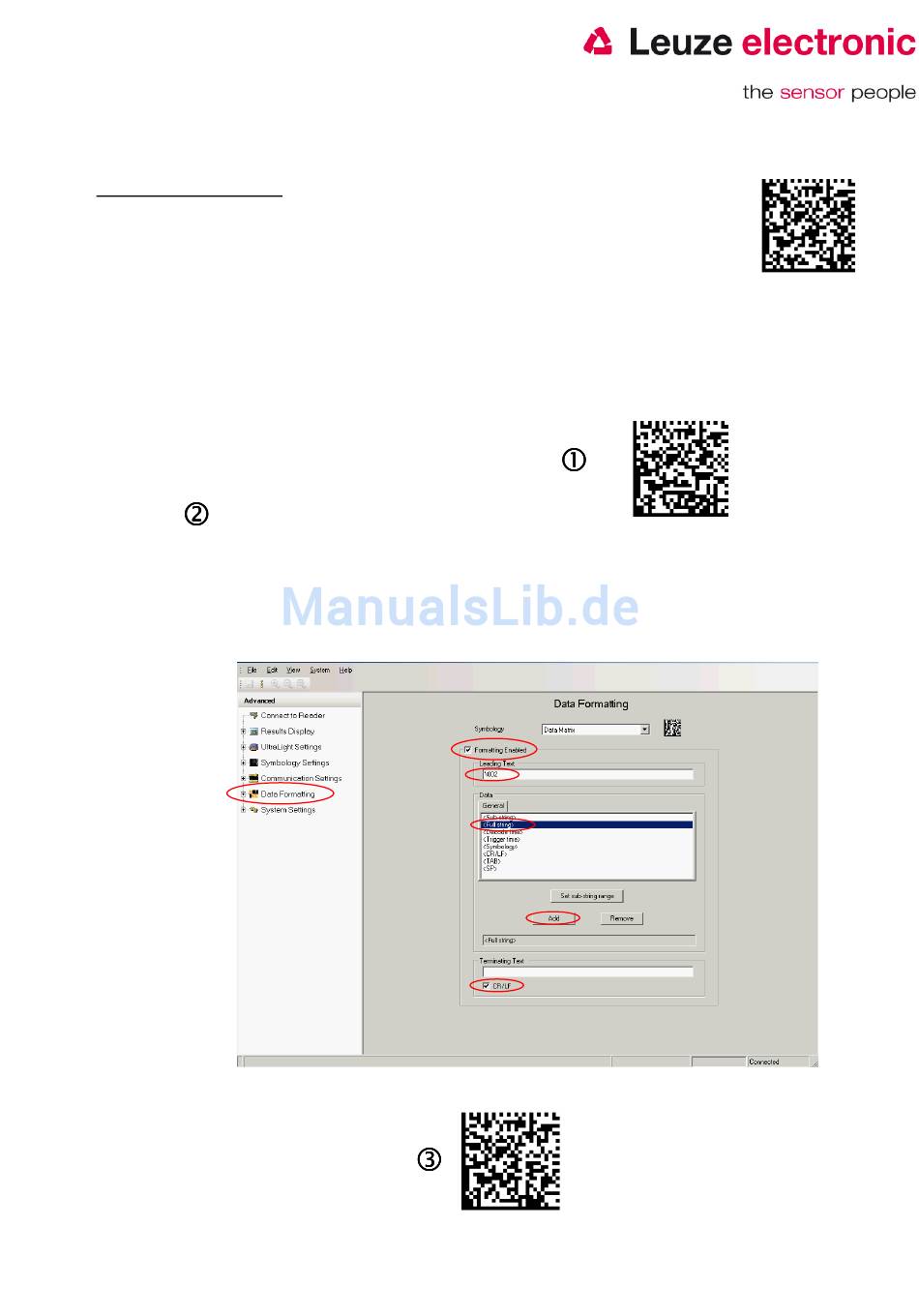

Um das Prefix zu parametrieren, ist es notwendig das Setup-Tool zu verwenden.
Folgende Einstellungen müssen vorgenommen werden
Setzen Sie den Haken bei Formating Enabled'
•
Bei Leading Text geben Sie bitte \002 ein.
•
Full string auswählen und auf Add klicken
•
Setzen Sie den Haken bei CR/LF.
•
RS 232-Baudrate: 9600 baud
Kurzanleitung IT 6320
Werkseinstellung
Leuze electronic Seite 10
