IT 1902 an MA 21

RS 232-Übertragung mit 9600 Baud, 7 Datenbits, 1 Stoppbit, Parity Even, Postfixes CR/LF.
benötigte Teile:
1x IT 1902g XX-2
1x 501 14492 Base IT 1902
1x 501 14517 KB 232-1 IT190x
1x 501 14525 Netzteil
1x 500 35421 KB 021 Z
1x 500 30481 MA 21 100
Anschlußbelegung KB021 Z
Aderfarbe:
braun
weiss
blau
rot
schwarz
blank (Schirm)

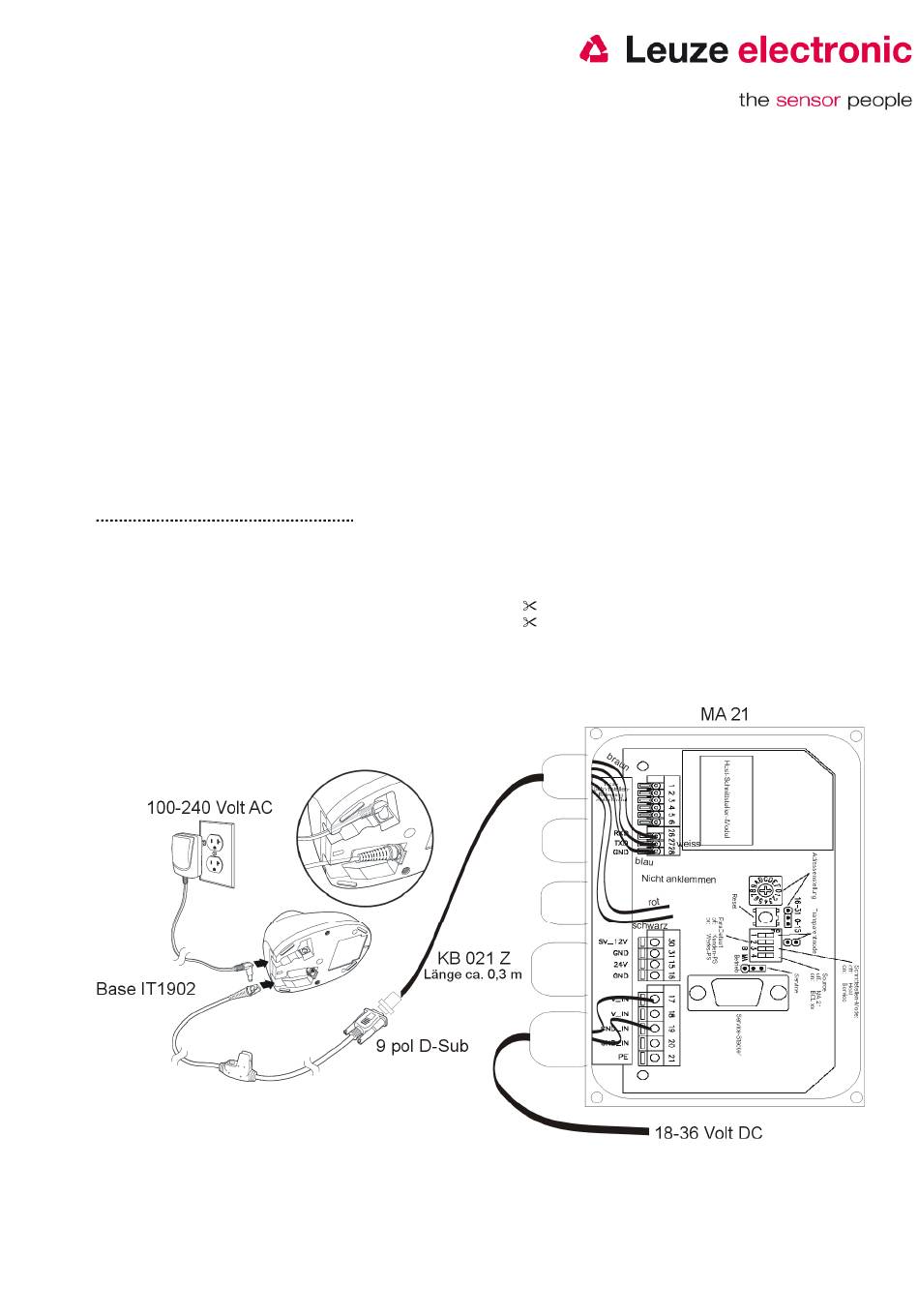

Bitte schließen Sie die Base gemäß der untenstehenden Abbildung an.
Kurzanleitung IT 1902
Signal Klemme im MA 21:
(RXD)
(TXD)
(GND)
(VCC)
(GND)
(PE)
Leuze
26
27
28
21
electronic
14
Seite
