IT 1902 an MA 200i

RS 232-Übertragung mit 9600 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF.
benötigte Teile:
1x IT 1902g XX-2
1x 501 14 492 Base IT 1902
1x 501 14 517 KB 232-1 IT 190x
1x 501 14 525 Netzteil
1x 501 13 397 KB JST-HS-300
1x 501 12 893 MA 204i Profibus Gateway
oder 501 12 892 MA 208i Ethernet Gateway
oder 501 12 891 MA 248i Profinet Gateway

Inbetriebnahme

Öffnen des MA 200i
•
Das KB-JST-HS 300 mit der PG-Verschraubung durch die Gewindebohrung führen und den
•
12-poligen JST-Stecker einstecken.
Die ST 2020 mit dem TTL-Kabel verbinden
•
Das TTL-Kabel an dem 9 poligem D-Sub Stecker einstecken
•
Über die Adresswahlschalter die Adresse einstellen
•
Die Feldbusverbindungsleitungen einstecken
•
Spannungsversorgung zuführen.
•

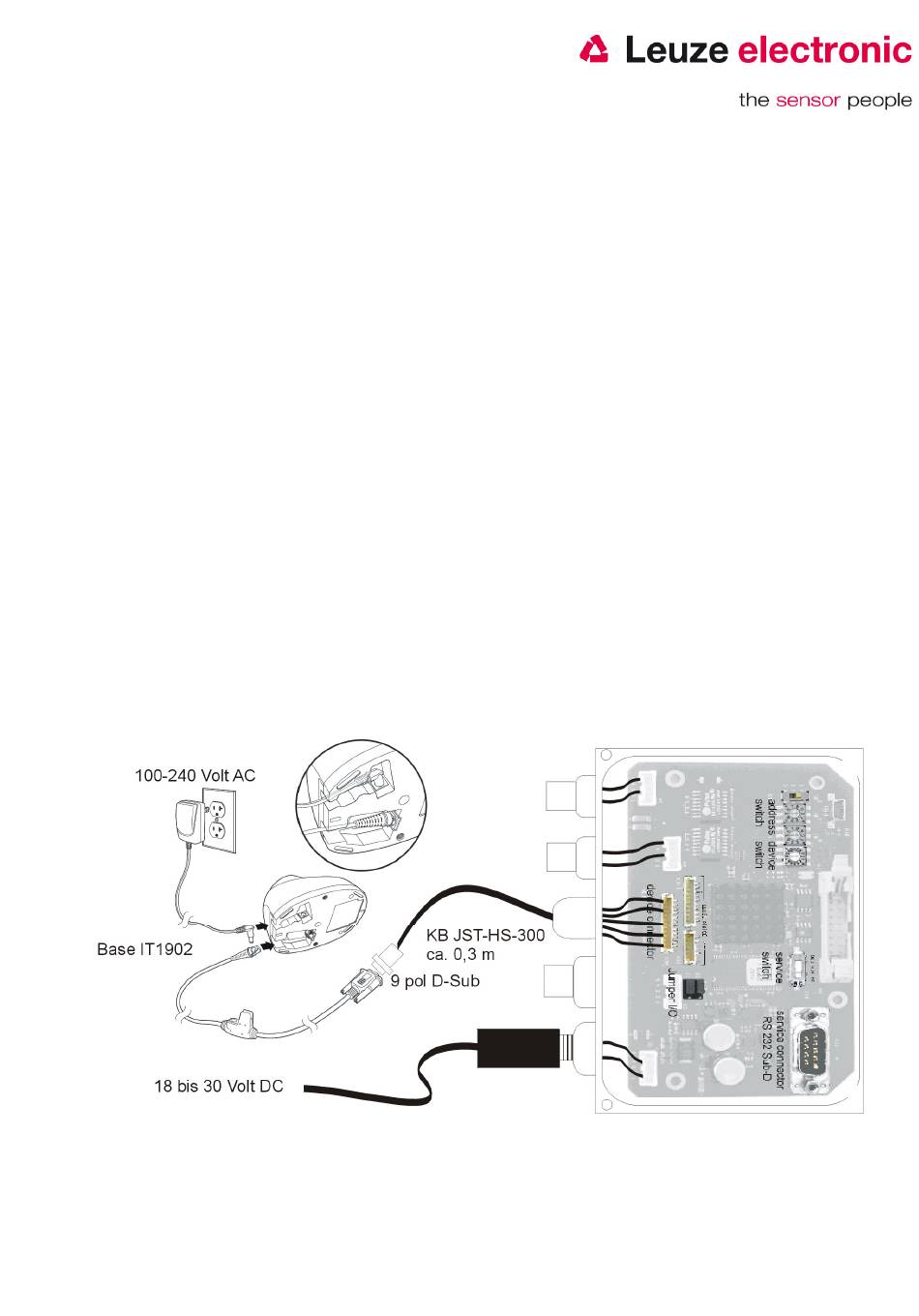

Bitte schließen Sie die Base gemäß der untenstehenden Abbildung an.
Details zum Anschluß der MA 200i entnehmen Sie bitte der Technischen Beschreibung MA 200i.
Hinweis: die Parametriercodes finden Sie auf der nächsten Seite.
