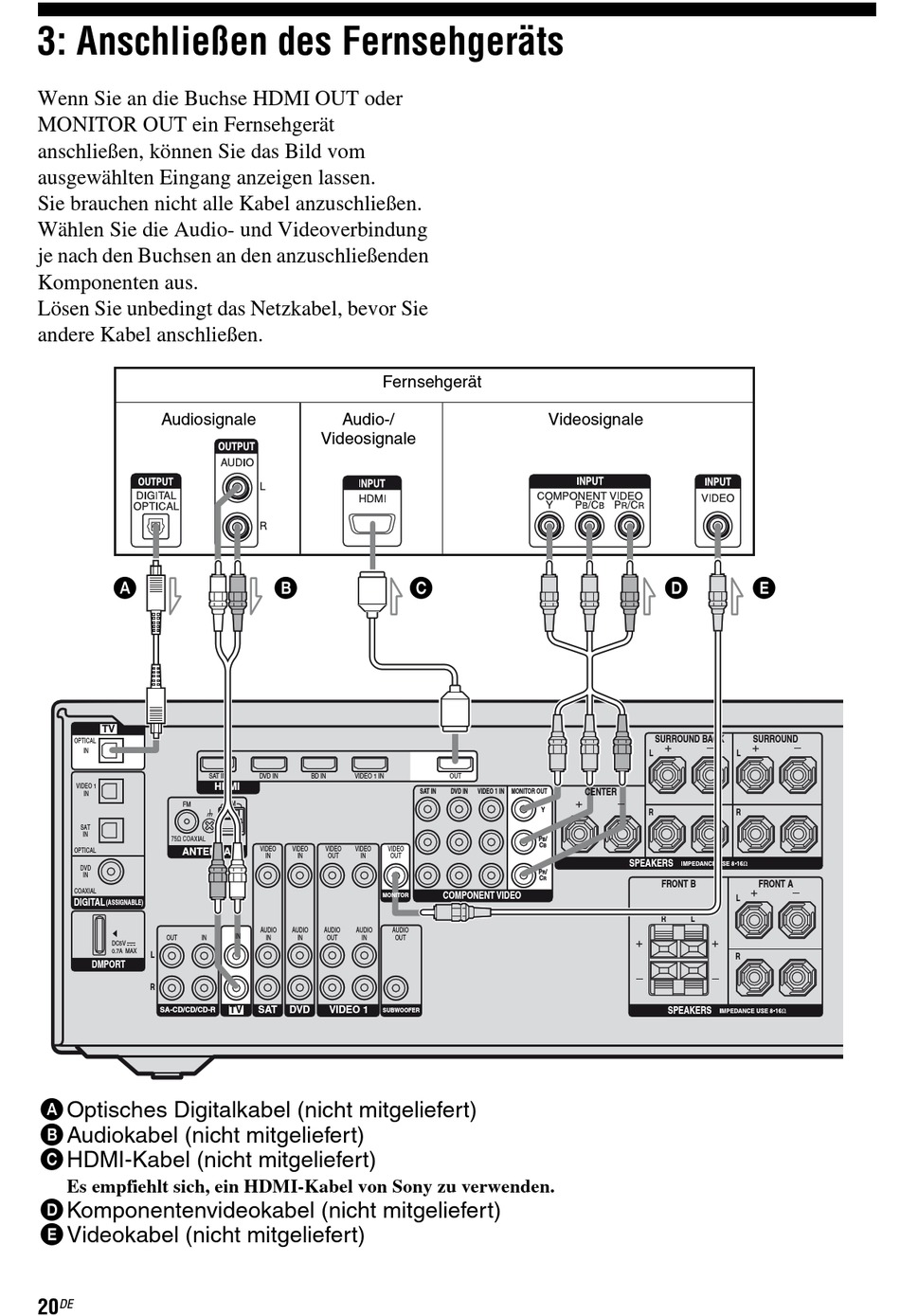

3: Anschließen des Fernsehgeräts
Wenn Sie an die Buchse HDMI OUT oder
MONITOR OUT ein Fernsehgerät
anschließen, können Sie das Bild vom
ausgewählten Eingang anzeigen lassen.
Sie brauchen nicht alle Kabel anzuschließen.
Wählen Sie die Audio- und Videoverbindung
je nach den Buchsen an den anzuschließenden
Komponenten aus.
Lösen Sie unbedingt das Netzkabel, bevor Sie
andere Kabel anschließen.
Audiosignale
A
TV
OPTICAL
IN
VIDEO 1
IN
FM
SAT
IN
OPTICAL ANTENNA
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
OUT IN
DC5V
0.7A MAX
L
DMPORT
R
SA-CD/CD/CD-R
A Optisches Digitalkabel (nicht mitgeliefert)
B Audiokabel (nicht mitgeliefert)

C HDMI-Kabel (nicht mitgeliefert)

Es empfiehlt sich, ein HDMI-Kabel von Sony zu verwenden.
D Komponentenvideokabel (nicht mitgeliefert)
E Videokabel (nicht mitgeliefert)
20
DE
Audio-/
Videosignale
B
SAT IN DVD IN BD IN
VIDEO 1 IN
HDMI
AM
VIDEO VIDEO VIDEO VIDEO
IN IN OUT IN
AUDIO AUDIO AUDIO AUDIO
IN
IN IN OUT IN
TV SAT DVD VIDEO 1
Fernsehgerät
Videosignale
C
OUT
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
Y
P /
B
C
B
VIDEO
OUT
P /
R
C
R
COMPONENT VIDEO
MONITOR
AUDIO
OUT
SUBWOOFER
D E
SURROUND BACK SURROUND
L L
CENTER
R R
SPEAKERS
FRONT B
L
R L
R
SPEAKERS
FRONT A
