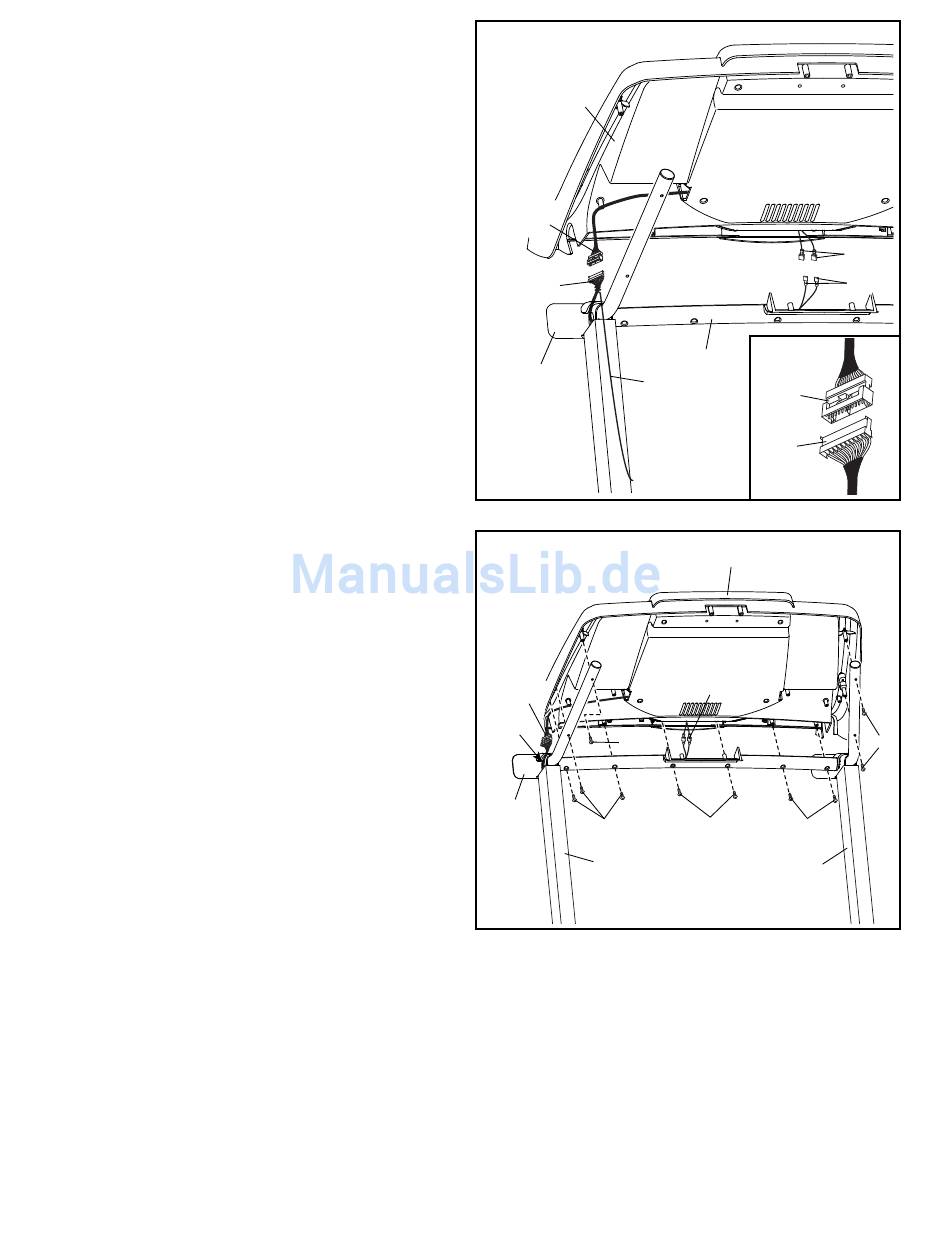

10. Mit der Hilfe einer zweiten Person halten Sie die
Computereinheit (K) an die rechte Haltestange
(64).
Siehe die eingefügte Abbildung. Verbinden Sie
das Pfostenkabel (63) mit dem Computerkabel
(L). Die Steckverbinder sollten ohne Prob-
leme ineinander passen und einschnappen.
Sollte das nicht der Fall sein, drehen Sie einen
der Steckverbinder um und versuchen Sie es
noch einmal. FALLS SIE DIE STECKVERBIN-
DER NICHT RICHTIG VERBINDEN, KANN
DER TRAININGSCOMPUTER BESCHÄDIGT
WERDEN, WENN SIE DEN STROM EIN-
SCHALTEN. Anschließend entfernen Sie den
Kabelbinder (D) vom Pfostenkabel.
Verbinden Sie die zwei Computer-Erdungskabel
(88) mit den zwei Erdungskabeln (M) der Com-
puterquerstange (61).
11. Schieben Sie die Kabel (63) in die rechte
Haltestange (64) durch das gezeigte Loch (N),
während Sie die Computereinheit auf den linken
und rechten Pfosten (66, 76) setzen. Achten Sie
darauf, keine Kabel (63, 88) einzuklemmen.
Befestigen Sie die Computereinheit (K) mit zehn
#8 x 3/4" Schrauben (4). Drehen Sie alle zehn
Schrauben lose ein, dann ziehen diese fest.
Ziehen Sie die Schrauben nicht zu fest an.
Siehe Schritt 5. Ziehen Sie die sechs 3/8" x
3 1/4" Schrauben (2) fest an.
