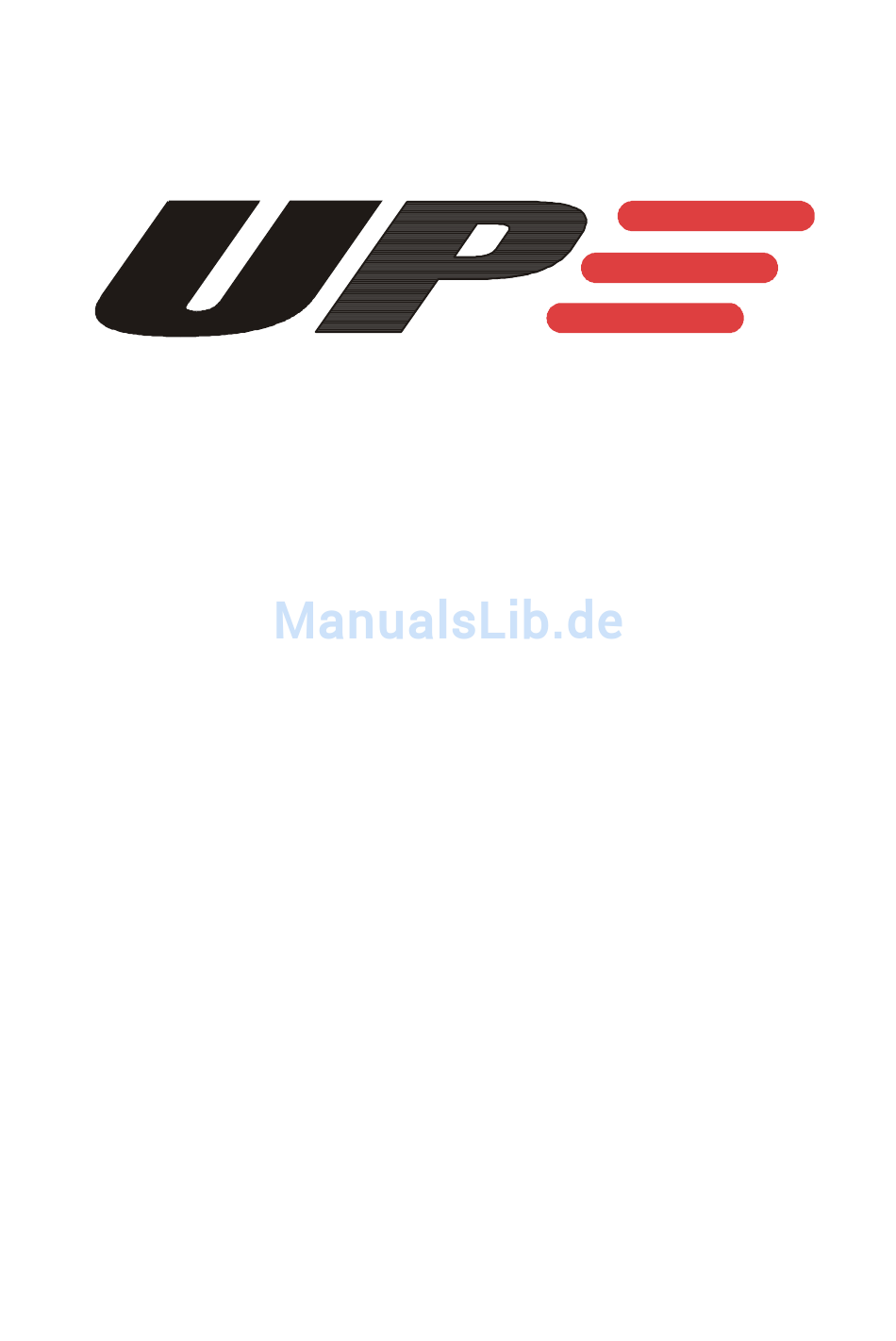

- Seite 1 Betriebshandbuch UP K2...
- Seite 3 UP K2 Betriebshandbuch Version 1.0 Gültig ab Baujahr 2001 Stand: 15.10.2002...
- Seite 4 Die in diesen Unterlagen enthaltenen Daten und Angaben können ohne vorherige Ankündigung geändert werden. Ohne ausdrückliche schriftliche Erlaubnis von Ultralite Products Europe darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis WILLKOMMEN BEI UP.............6 SICHERHEITSHINWEISE............7 TECHNISCHE BESCHREIBUNG..........8 .................8 LLGEMEIN ..............9 ECHNISCHE ATEN ÜBERSICHTSZEICHNUNG.............10 BETRIEBSHINWEISE ..............11 ............11 INSTELLMÖGLICHKEITEN Individuelle Einstellung............11 Einstellung der Schultergurte ..........12 Einstellung des Brustgurtes ...........12 Einstellen des seitlichen Brustgurtes........13 Einstellen der Beinschlaufen ..........13 ..........13 INBAU DES ETTUNGSGERÄTES Anbringung des Rettungsgerätes am Gurtzeug.......14 Doppelsitziger Betrieb............14... - Seite 6 ÜBERPRÜFUNGEN, REPARATUREN UND WEITERE HINWEISE .................21 Ü ........21 BERPRÜFUNGEN UND EPARATUREN Wartung und Kontrolle............22 Reinigung und Pflege ............22 Packen und Nachprüfung von Rettungsschirmen....22 Einschicken des UP Gurtzeuges und anderer UP Produkte ..23 ..............24 EITERE INWEISE UP HOMEPAGE ................25 ANHANG..................27...
-
Seite 7: Willkommen Bei Up
Willkommen bei UP Wir beglückwünschen Sie sehr herzlich zum Kauf Ihres neuen UP Gurtzeuges. Mit dem UP K2 haben Sie sich für ein Gleitschirm-Gurtzeug entschieden, das Funktionalität, maximale Sicherheit und Spitzen- Qualität vereinigt. UP Gurtzeuge entstehen und werden weiterentwickelt aufgrund der Anforderungen, die unsere Kunden an UP Produkte stellen. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie dieses Betriebshandbuch vor Ihrem ersten Flug mit dem UP K2 aufmerksam durch. Dadurch sind Sie schnell mit Ihrem neuen Gurtzeug vertraut. Das Handbuch gibt Ihnen Auskunft über alle wichtigen Eigenschaften und Beschaffenheiten des UP K2. Die nachfolgenden Punkte sind besonders zu beachten: •... -
Seite 9: Technische Beschreibung
Technische Beschreibung Allgemein Das Gleitsegelgurtzeugsystem UP K2 wurde nach den neuesten Erkenntnissen aus dem Gleitsegelsport speziell Gurtzeug für Piloten beim doppelsitzigen Fliegen entwickelt. Das UP K2 kann aber auch mit einem beliebigen einsitzigen Gleitschirm eingesetzt und geflogen werden. Besonderer Wert... -
Seite 10: Technische Daten
63 g Belastbar: 18 kN Warnung: Die Karabiner für die Verbindung der speziellen Distanz-Aufhängungen („T-Bar“ oder auch „Spreizstange“) mit den Tragegurten des Schirms müssen für den doppelsitzigen Betrieb zugelassen sein. Gurtschließen Cobra, AustriAlpin Leergewicht (ohne Protektor, Karabiner) UP K2: 4,5 kg... -
Seite 11: Übersichtszeichnung
Übersichtszeichnung... -
Seite 12: Betriebshinweise
BETRIEBSHINWEISE Einstellmöglichkeiten Das Gleitsegelgurtzeugsystem des UP K2 lässt sich auf jede Körpergröße individuell einstellen. Einstellmöglichkeiten Einstellung Körpergröße Piloten bestehen Schultergurten, Brustgurt, seitlichen Brustgurten Beinschlaufen. Einstellkriterien richten sich nach der jeweiligen Körpergröße, der bevorzugten Sitzposition und den individuellen Fluggewohnheiten des Piloten. -
Seite 13: Einstellung Der Schultergurte
Die Einstellung des Brustgurtes erfolgt immer wieder neu beim Anlegen des Gurtsystems. Der Brustgurt sollte entsprechend den persönlichen Wünschen angezogen werden. Beim Tandemfliegen sollte der Brustgurt nicht so stark angezogen werden. Das UP K2 ist mit einem Sicherungs-System ausgestattet. sogenannte „Cobra Compact“... -
Seite 14: Einstellen Des Seitlichen Brustgurtes
Oberschenkeln anliegen. Einbau des Rettungsgerätes Das Gurtzeug UP K2 erlaubt die Anbringung der gängigsten am Markt erhältlichen Rettungsgeräte. Nicht alle Rettungsgeräte sind jedoch geeignet! Achten Sie bei der Auswahl des Rettungsfallschirmes unbedingt darauf, dass er für das vorgesehene... -
Seite 15: Anbringung Des Rettungsgerätes Am Gurtzeug
Fragen oder Zweifel bezüglich Verwendung und Anbringung des Rettungsgerätes mit dem UP K2 haben, setzen Sie sich bitte mit einem UP Händler oder auch direkt mit UP Europe Verbindung. Anbringung des Rettungsgerätes am Gurtzeug Die Anbringung des Rettungssystems kann seitlich mit dafür vorgesehen Befestigungsmöglichkeiten (z.B. -
Seite 16: Einsitziger Betrieb
Schlauftechnik („handshake“) mit dem Innencontainer des Rettungsgerätes verbunden. Warnung: Verwenden original Auslösegriff, der mit dem UP K2 ausgeliefert wird. Andere Auslösegriffe dürfen nicht verwendet werden, da sie eine einwandfreie Funktion nicht gewährleisten! Wichtige Hinweise für den Einbau Warnung: Die nachfolgenden Hinweise müssen beim Einbau unter allen Umständen beachtet werden. -
Seite 17: Sollbruchschnur
Falls sich über Anbringung Rettungssystems unsicher sind, sollten Sie in jedem Falle mit einem autorisierten Fachhändler oder UP Europe Kontakt aufnehmen. Ein falsch montiertes Rettungssystem erfüllt im Notfall nicht seinen Zweck und kann lebensgefährlich sein. Sollbruchschnur Zur Vermeidung von Fehlauslösungen schreibt der DHV eine Mindestauslösekraft von 5 daN vor. -
Seite 18: Auslösevorgang
Warnung: Es ist unbedingt sicherzustellen, dass die Sollbruchschnur unbeschädigt und ordnungsgemäß angebracht ist. Die Sollbruchstelle muss vor jedem Flug kontrolliert werden. Es wird ausdrücklich vor der Verwendung ungeeigneter und nicht genehmigter Sollbruchschnüre gewarnt. Auslösevorgang Durch ein Ziehen des Auslösegriffs reißt zuerst die Sollbruchschnur. -
Seite 19: Protektoren
UP Gurtzeuge entwickelt wurden und den bestmöglichen Schutz gewährleisten. Einbau des Protektors Das UP K2 besitzt eine extra Stautasche für den Protektor. Für den Einbau muss der Reißverschluss (siehe Übersichtszeichnung) am Rückenteil geöffnet werden. Danach wird der Protektor in den dafür... -
Seite 20: Anbringung Der Schleppklinke Bei Einsitzigem Schleppbetrieb19
Anbringung der Schleppklinke bei einsitzigem Schleppbetrieb nachfolgende Abbildung zeigt sichere Befestigung Schleppklinke einem Schraubschäkel an der Hauptaufhängung. T ra g e g u rt S c h u lte rg u rt K a ra b in e r H a u p ta u f- B ru stg u rt h ä... -
Seite 21: Kombinierbarkeit Mit Gleitsegeln
Kombinierbarkeit mit Gleitsegeln Hinsichtlich der Kombinierbarkeit mit Gleitsegeln besteht für das Gurtzeug UP K2 keine Einschränkung. Das Gurtzeug UP K2 wurde vom DHV in die Klasse sogenannten „Brustgurtzeuge“ Bezeichnung GH eingestuft. -
Seite 22: Überprüfungen, Reparaturen Und Weitere Hinweise
Überprüfungen, Reparaturen und weitere Hinweise Überprüfungen und Reparaturen Das Gurtzeugsystem des UP K2 wurde für hohe Belastungen und extreme Beanspruchung konzipiert. Dementsprechend wurden nur besonders langlebige Materialen ausgewählt, die sich über Jahre bewährt haben. Da jedoch die Lebensdauer in hohem Maß von der Achtsamkeit des Benutzers abhängig ist, empfehlen... -
Seite 23: Wartung Und Kontrolle
• vermeiden Sie den Kontakt mit Salzwasser oder Säuren Wartung und Kontrolle Das Gurtzeug UP K2 ist wartungsfrei. Sorgfältige Verarbeitung sowie die Verwendung hochwertiger Materialien machen dieses Gurtsystem zu einem langlebigen Produkt. Regelmäßige Kontrolle in kurzen Zeiträumen gibt ihnen die beste Gewähr einer uneingeschränkten Funktion Ihres Gurtzeuges. -
Seite 24: Einschicken Des Up Gurtzeuges Und Anderer Up Produkte
Der Rückversand erfolgt per UPS oder Post Paket. Die Bezahlung kann per Nachnahme oder Bankeinzug erfolgen (bitte angeben). Nachfolgend finden Sie die Anschrift für alle UP Service-Leistungen. Fragen Thema Reparaturen, Rettungsgerät, Auftragsannahme etc. erhalten kompetente Beratung unter angegebenen Rufnummern. -
Seite 25: Weitere Hinweise
Weitere Hinweise UP übernimmt keine Haftung und gewährt keine Garantie bei veränderten Gurtzeugen! Wird das Gurtzeug längere Zeit am Meer oder in salzhaltiger Luft geflogen, kann dies eine vorzeitige Alterung der Materialien bewirken. In diesem Fall sollte das Gurtzeug öfters kontrolliert und auf seine... -
Seite 26: Up Homepage
UP Homepage Die UP Homepage informiert Sie rund um die Uhr über aktuelle Themen und Produkte. Dort finden Sie technische Information und Zubehör für Ihr UP K2 sowie viele sinnvolle Accessoires, die für die Fliegerei unerlässlich sind. Neben Gleitschirmen, Gurtzeugen Zubehör... -
Seite 28: Anhang
Anhang Rückantwortkarte ............. 28 Luftsportgeräte-Kennblatt UP K2 ......30... - Seite 29 Karte entlang der Perforation abtrennen und einschicken! Name: _______________________________________ Vorname: _____________________________________ Adresse: ______________________________________ _____________________________________________ _____________________________________________ Tel: _________________________________________ Fax: _________________________________________ Email: _______________________________________ UP K2 Seriennummer: __________________________ gekauft am: ___________________________________ bei: __________________________________________ UP K2 kontrolliert von:__________________________ _____________________________________________ Meine bisherige Flugpraxis: ______________________ Stunden:______________________________________ Gleitschirmfliegen gelernt am: ____________________ bei: __________________________________________...
- Seite 30 Ultralite Products Europe GmbH Altjoch 19 A D-82431 Kochel am See...
- Seite 31 Beauftragter der österreichischen Luftfahrtbehörde Herstellerangaben zum Luftsportgeräte-Kennblatt Gleitsegelgurtzeuge (GSG) Musterprüfung 1. Gerätemuster: UP K2 2. Hersteller: UP Sportartikel Vertrieb Europa GmbH II. Merkmale und Betriebsgrenzen 1. Gurtzeuggruppe: 2. Gerätemasse (kg): 3. Max. zulässiges Anhängemasse (kg): 4. Integrierter Rettungsgeräte-Aussencontainer: 5. Gurtzeugprotektor-Muster:...
- Seite 34 U P E U R O P E G M B H A L T J O C H 1 9 A D -8 2 4 3 1 K O C H E L A M S E E P H O N E : + 49 (0) 88 51-92 92 0 F A X : + 49 (0) 88 51-92 92 60 E -m ail: info @ up-europ e.co m...
