Fig. 5
2
Fig. 5.1
50
1
1
2

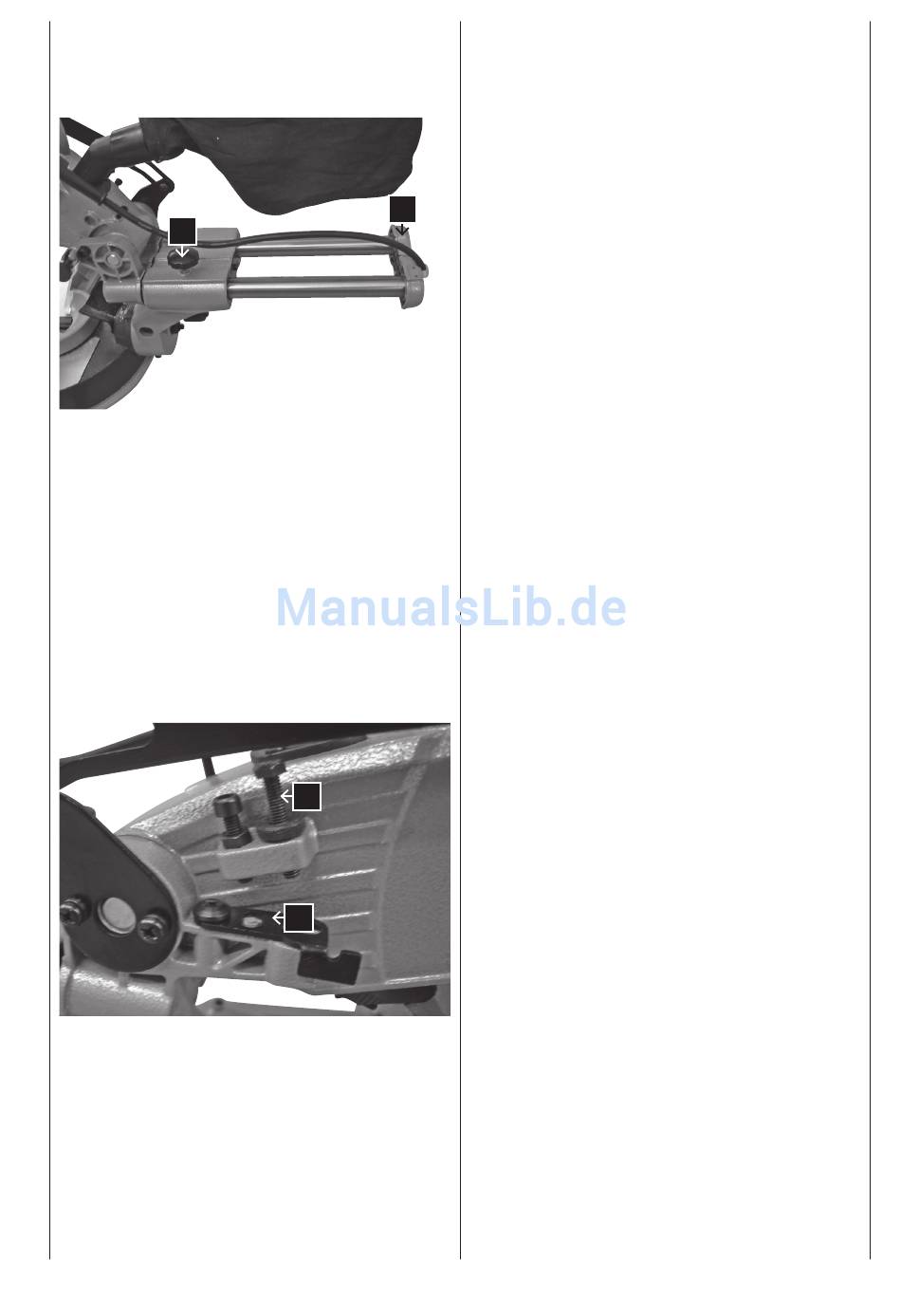

Katkaisut (Kuva. 5)
• Työntäkää katkaisuissa leikkauspää niin kauas taakse
kuin mahdollista ja lukitkaa liukukisko 1 lukituskah-
valla 2.
Kulmaleikkaus
• Varmistakaa, että työtaso on oikeassa asennossa.
• Vapauttakaa kulmanlukitusnappi ja liikuttakaa pöytä
haluttuun kulmaan. Kulmat voidaan lukita välillä 0° ja
45° tarkasti ja nopeasti 5° välein. Antakaa kulmanluki-
tusnapin lukittua ja säätäkää kulmaruuvilla.
• Painakaa kytkintä, mnkä jälkeen painakaa sahanterän
vapautuskahvaa laskeaksenne leikkauspään.
Viistoleikkaus
• Vapauttakaa kulman vapautuskahva ja kääntäkää leik-
kauspää haluttuun kulmaan. Kiinnittäkää kulman va-
pautuskahva uudelleen.
• Painakaa kytkintä, minkä jälkeen painakaa sahanterän
vapautuskahvaa laskeaksenne leikkauspään.
Yhdistelmäleikkaus
• Yhdistelmäleikkaukseen kuuluu sekä kulma- että viis-
toleikkauksia. Soveltakaa tällaisiin leikkauksiin yllä-
mainittuja toimenpiteitä.
Leikkaussyvyyden asetus (kuva 5.1)
Toistuvan suoran ja tasaisen leikkauksen aikana leikkaus-
syvyys voi olla etukäteen asetettu.
• Vie sahauspäätä alaspäin, kunnes sahanteränhampaat
saavuttavat toivotun leikkaussyvyyden.
• Samalla kun pidät ylemmän varren paikallaan, kierrä
pysäytysnappulaa (1), kunnes se saavuttaa pysäytys-
levyn (2).
• Tarkasta hammassyvyys liikuttamalla sahauspäätä
edestä taakse koko tyypillisen leikkauksen alan verran
ohjausvarren mukaisesti.
