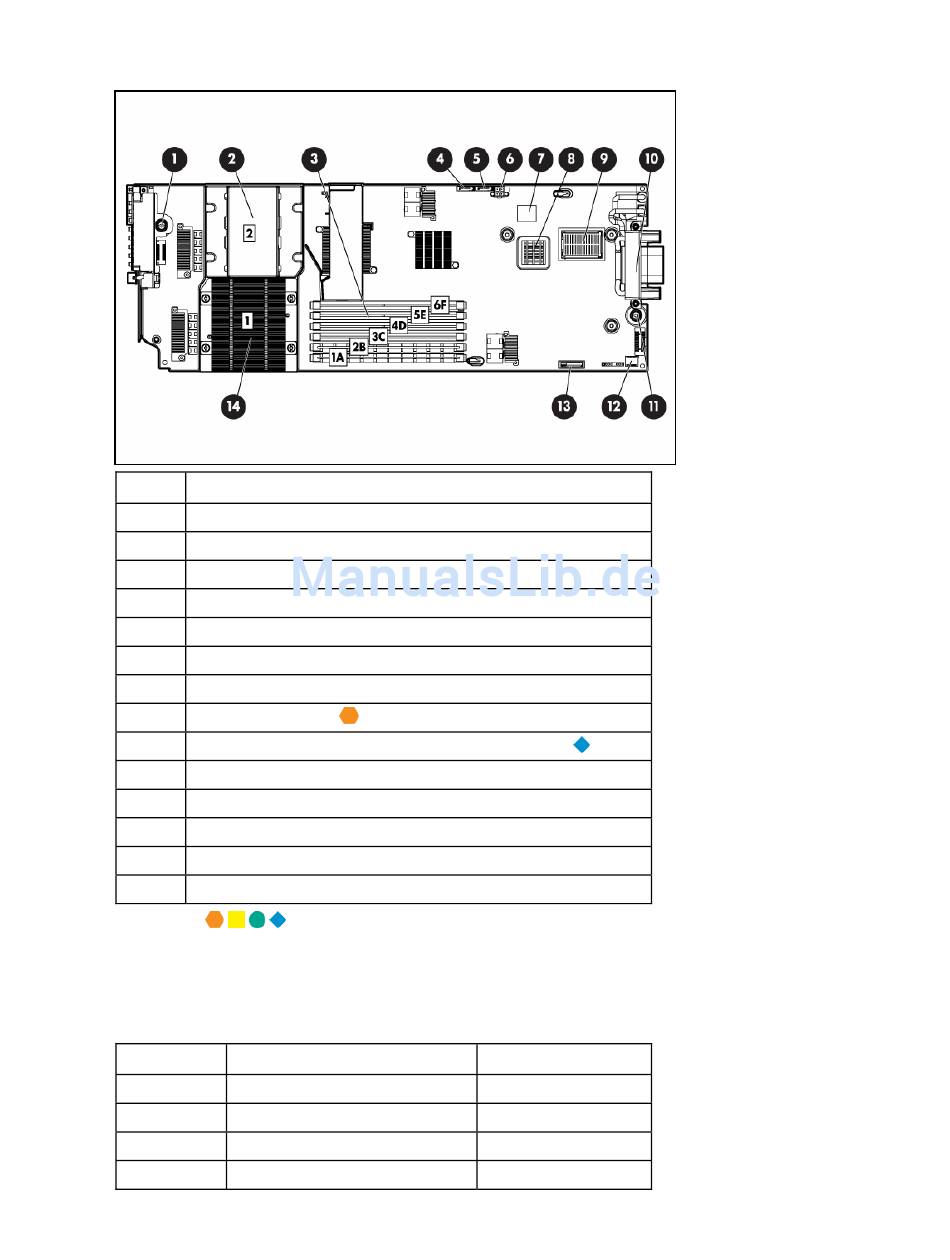

Systemplatinenkomponenten
Nr.
Beschreibung
1
Rändelschraube der Systemplatine
2
Prozessorsockel 2 (mit Leerblende)
3
DIMM-Steckplätze (6)
4
Festplattendatenanschluss 1
5
Festplattendatenanschluss 2
6
Festplattennetzanschluss
7
USB-Anschluss
8
Eingebettete NICs (2)
9
Mezzanine-Anschluss (nur Mezzanine Cards vom Typ II)
10
Gehäuse-Anschluss
11
Rändelschraube der Systemplatine
12
Systemwartungsschalter
13
Systemakku
14
Prozessorsockel 1 (belegt)
Die Symbole
finden Sie in den HP ProLiant BL260c Generation 5 Server Blade Installationsanleitungen, die im Lieferumfang des
Server Blade enthalten sind.
Systemwartungsschalter
Position
1
2
3
4
entsprechen den Symbolen auf den Verbindungsmoduleinschüben. Weitere Informationen
Funktion
iLO 2-Sicherheit deaktiviert
Konfigurationssperre
Reserviert
Reserviert
Standardeinstellung
Aus
Aus
Aus
Aus
Beschreibung der Komponenten 8
