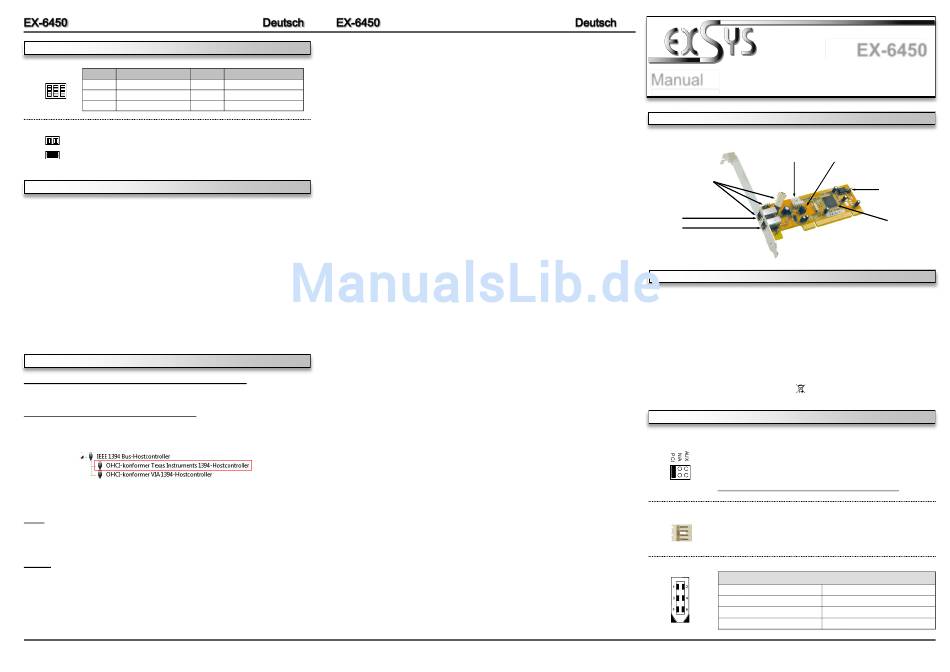

JUMPER EINSTELLUNG & ANSCHLÜSSE
J5:
Pin
Signal Name
Pin
2 4 6
1
+12VDC Bus Power
2
GND
1 3 5
3
TPB-
JP2:
JP2
Seriell EE-PROM schreibgeschützt kein Jumper gesetzt (Standard)
JP2
Seriell EE-PROM nicht schreibgeschützt Jumper gesetzt (nicht verwenden)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten halten Sie
sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J4)
4.
Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die Karte vorsichtig in den
ausgewählten PCI Steckplatz ein. Beachten Sie das die Karte korrekt eingesteckt wird und
das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Es werden keine Treiber benötigt, da die Treiber im Betriebssystem integriert sind und die Karte
wird somit automatisch installiert.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den
>Geräte-Manager<. Jetzt müssten Sie unter „ IEEE 1394 Bus-
Hostcontroller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Es werden keine Treiber benötigt, da die Treiber im MAC OS integriert sind und die Karte wird
somit automatisch installiert. Lediglich unter MAC OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten Sie auf der MAC Homepage. (Stichwort FireWire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden,
können wir Ihnen keine Installationsanweisung zur Verfügung stellen. Bitte halten Sie sich an
die Installationsanweisung für IEEE1394 Anschlüsse Ihrer Linux Version.
2
Signal Name
4
TPB+
5
TPA-
6
TPA+
Manual
Vers. 1.0 / 15.04.16
LAYOUT
J1: J3 oder J5
1x 1394a port shared
with the external port
J1, internal port J3
and 6 pin header J5
J1: Port 2
J2: Port 1
DESCRIPTION & TECHNICAL INFORMATION
The EX-6450 is a plug & play high-speed IEEE1394 expansion card for the PCI bus. It provides
2 external plus 1 shared internal port. It uses data transfer rates up to 400Mbit/s. The design
fully utilize the TI chipset, which represents the latest in high speed IEEE1394a interface tech-
nology. It provides a secure and very high data transfer on each single port. It supports PCI
slots with 32bit and 5V or 3.3Volt. It is not possible to change the address or IRQ settings
manually, they will be obtained automatically by the system (BIOS) and operating system. It
provides also a internal 6 pin header (J5) to connect front panel devices.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
J4:
J1-J3:
3
EX-6450
J4:
JP1:
Connector for
Select power source
PC power supply
PCI or AUX
PCI & PCI-X 32Bit, 5V & 3,3 Volt, 33MHz
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x 6 pin IEEE1394a, 1x 6 pin header, 1x 4 pin power
EX-6450, Manual, Low Profile Bracket
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
PCI = Power from PCI-Bus (Factory Setting)
AUX = Power from PC power supply
(Direct power from PC power supply, provide an sufficient power for
devices with high power consumption)
Connector J4 must be connected with PC power supply!
1 +5V
For aux power (JP1), J4 must be connected with PC power supply!
2 GND
If not, the card won't work.
3 GND
4 +12V
6 Pin FireWire 1394a Port
Pin
Signal
Pin
1
Power
4
2
GND
5
3
TPB-
6
4
JP2:
EEPROM Jumper
TI Chipset
Signal
TPB+
TPA-
TPA+
