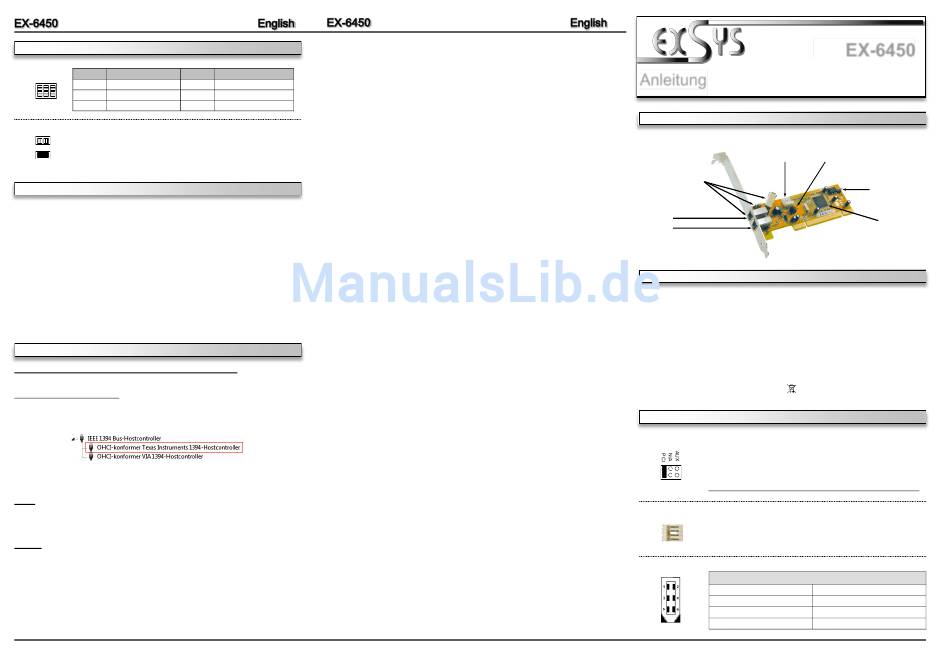

Exsys EX-6450 Anleitung

JUMPER SETTING & CONNECTORS
J5:
Pin Signal Name Pin
2 4 6
1 +12VDC Bus Power
2 GND
1 3 5
3 TPB-
JP2:
JP2 Serial EE-PROM write protected no jumper set (default)
JP2 Serial EE-PROM not write protected jumper set (do not use this setting)
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions. Please refer your computer's refer-
ence manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. If necessary please install now the external power supply to the card (see at Jumper
Settings & Connectors at JP1 & J4).
4. Locate an available PCI expansion slot and insert the card. Make sure that the card is
plugged in correctly.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
The drivers are already integrated in Windows and the card will be installed automatically.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „IEEE 1394 Bus-Hostcontroller" the
following new entry:
If you see this or a similar information the card is installed correctly.
MAC
The drivers are already integrated in MAC OS and the EX-6450 will be installed automatically.
Only at MAC OS 8.6 it requires an update before the card can be used. You can download the
update on the MAC homepage. (e.g. FireWire Support 2.8.x)
LINUX
Because each individual distribution and kernel version of Linux is different, sadly we cant
provide a installation instruction. Please refer to the installation manual for IEEE1394 ports from
your Linux version! In some newer versions of Linux the card will even be installed automatical-
ly after starting Linux.
5
Signal Name
4 TPB+
5 TPA-
6 TPA+
Anleitung
Vers. 1.0 / 15.04.16
AUFBAU
J1: J3 oder J5
1x 1394a 9 Pin Buchse
Wird mit dem externen
Port J1, internen Port
J3 und 6 Pin Stecker-
leiste J5 geteilt
J1: Port 2
J2: Port 1
BESCHREIBUNG & TECHNISCHE DATEN

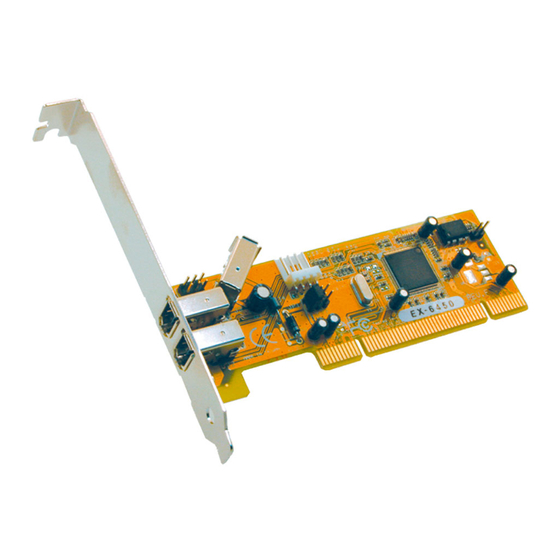

Die EX-6450 ist eine Firewire 1394a PCI Karte. Sie ist mit 2 externen und 1 geteiltem internen
Port ausgestattet. Sie unterstützt den PCI Bus mit 5V und 3,3 Volt. In Verbindung mit dem
schnellen Texas Instruments Chip gewährleistet die EX-6450 eine sichere Datenübertragung
und exzellente Performance von bis zu 400Mbit pro Sekunde! Es ist nicht möglich die I/O
Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System
(BIOS) und beim Installieren des Betriebssystems automatisch vorgenommen werden. Sie hat
zusätzlich einen Internen 6 Pin Anschluss (J5) für den Anschluss von Frontpanel Geräten.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP1:
J4:
J1-J3:
6
EX-6450
J4: JP1:
Anschluss für Stecker Stromquelle wählen
vom PC-Netzteil PCI oder AUX
PCI & PCI-X 32Bit, 5V & 3,3 Volt, 33MHz
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x 6 Pin IEEE1394a Buchse, 1x 6 Pin Steckerleiste, 1x 4 Pin Strom
EX-6450, Anleitung, Low Profile Bügel
CE / FCC / RoHS / WEEE DE97424562 / WHQL
PCI = Strom vom PCI-Bus (Werkseinstellung)
AUX = Strom vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch)
Anschluss J4 muss dann mit dem PC-Netzteil verbunden werden!
1 +5V
Für AUX Einstellung (JP1) muss J4 mit PC-Netzteil verbunden werden!
2 GND
Sonst wird die Karte nicht mit Strom versorgt.
3 GND
4 +12V
6 Pin FireWire 1394a Buchse
Pin Signal Pin
1 Power 4
2 GND 5
3 TPB- 6
1
JP2:
EEPROM Jumper
TI Chipset
Signal
TPB+
TPA-
TPA+
