Bedienungsanleitung

Montage:

DKDHR
Wohnungsstation für direkte Heizung und Brauchwarmwasser, Akva Vita TDP-F
2
1
Einbau und Anschluss der Wohnungsstation darf
nur von dafür ausgebildeten und befugten Per-
sonen durchgeführt werden .
Beim Einbau sind alle örtlichen Standards und
Vorschriften einzuhalten .
Beim Einbau ist darauf zu achten, daß die Station
frei zugänglich für Montage- und Wartungsarbei-
ten bleibt .
Vor dem Einbau der Akva Vita TDP-F Wohnungssta-
tion sind alle Rohrleitungen und Anschlüsse von
Verschmutzungen reinzuspülen .
Wegen Erschüttungen beim Transport sind sämt-
liche Verschraubungen und Anschlüsse vor Einbau
und Inbetriebnahme der Station zu kontrollieren
und gegebenenfalls nachzuziehen .


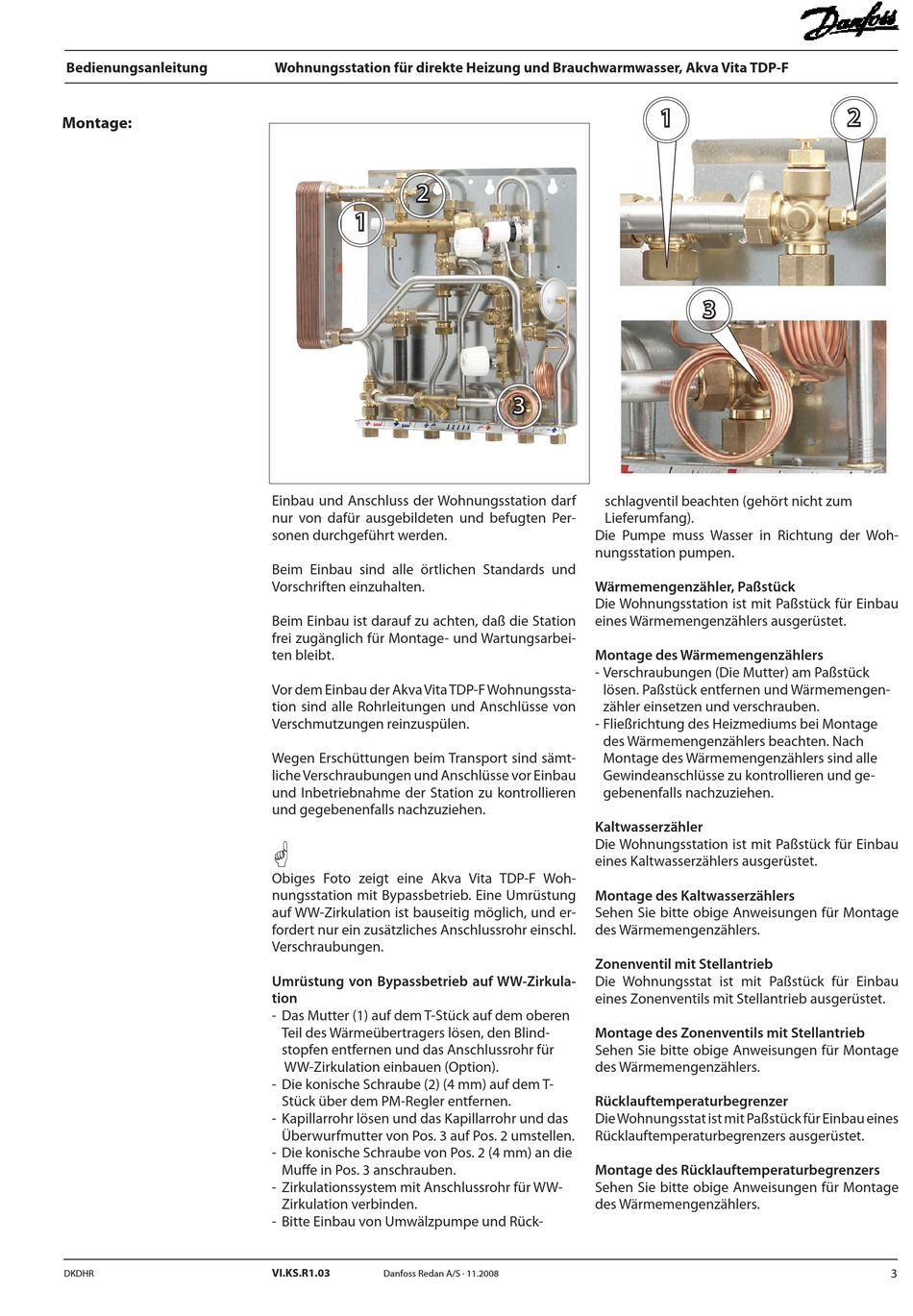

Obiges Foto zeigt eine Akva Vita TDP-F Woh-
nungsstation mit Bypassbetrieb . Eine Umrüstung
auf WW-Zirkulation ist bauseitig möglich, und er-
fordert nur ein zusätzliches Anschlussrohr einschl .
Verschraubungen .
Umrüstung von Bypassbetrieb auf WW-Zirkula-
tion
- Das Mutter (1) auf dem T-Stück auf dem oberen
Teil des Wärmeübertragers lösen, den Blind-
stopfen entfernen und das Anschlussrohr für
WW-Zirkulation einbauen (Option) .
- Die konische Schraube (2) (4 mm) auf dem T-
Stück über dem PM-Regler entfernen .
- Kapillarrohr lösen und das Kapillarrohr und das
Überwurfmutter von Pos . 3 auf Pos . 2 umstellen .
- Die konische Schraube von Pos . 2 (4 mm) an die
Muffe in Pos . 3 anschrauben .
- Zirkulationssystem mit Anschlussrohr für WW-
Zirkulation verbinden .
- Bitte Einbau von Umwälzpumpe und Rück-
VI .KS .R1 .03
Danfoss Redan A/S · 11 .2008
1
3
schlagventil beachten (gehört nicht zum
Lieferumfang) .
Die Pumpe muss Wasser in Richtung der Woh-
nungsstation pumpen .
Wärmemengenzähler, Paßstück
Die Wohnungsstation ist mit Paßstück für Einbau
eines Wärmemengenzählers ausgerüstet .
Montage des Wärmemengenzählers
- Verschraubungen (Die Mutter) am Paßstück
lösen . Paßstück entfernen und Wärmemengen-
zähler einsetzen und verschrauben .
- Fließrichtung des Heizmediums bei Montage
des Wärmemengenzählers beachten . Nach
Montage des Wärmemengenzählers sind alle
Gewindeanschlüsse zu kontrollieren und ge-
gebenenfalls nachzuziehen .
Kaltwasserzähler
Die Wohnungsstation ist mit Paßstück für Einbau
eines Kaltwasserzählers ausgerüstet .
Montage des Kaltwasserzählers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers .
Zonenventil mit Stellantrieb
Die Wohnungsstat ist mit Paßstück für Einbau
eines Zonenventils mit Stellantrieb ausgerüstet .
Montage des Zonenventils mit Stellantrieb
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers .
Rücklauftemperaturbegrenzer
Die Wohnungsstat ist mit Paßstück für Einbau eines
Rücklauftemperaturbegrenzers ausgerüstet .
Montage des Rücklauftemperaturbegrenzers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers .
