4.0 Montage
4.1 Montage
Die Installation muss den landestypischen Vorschriften und
Richtlinien entsprechen.
In den folgenden Abschnitten bezieht sich die Bezeichnung
Fernwärme (FW): auf die Wärmequelle, von der die
Übergabestation versorgt wird. Eine Vielzahl von Energiequellen
– z. B. Öl, Gas oder Solarenergie – kann als Hauptenergiequelle
für Fernwärmestationen von Danfoss verwendet werden. Zur
Vereinfachung wird die Hauptenergiequelle mit FW bezeichnet.
Anschlüsse:
1. Warmwasserzirkulation (WWZ)
2. Trinkwarmwasser (TWW)
3. Trinkkaltwasser (TKW)
4. Heizungs-Rücklauf (HRL)
5. Heizungs-Vorlauf (HVL)
6. Fernwärme-Rücklauf (FRL)
7. Fernwärme-Vorlauf (FVL)
Anschlussgrößen:
G ¾" (IG)
Alle Anschlüsse:
Abmessungen(mm):
Mit Abdeckung:
H 1570 x B 540 x T 640 (Typ BTD-MIX 1)
H 1870 x B 540 x T 640 (Typ BTD-MIX 2)
Gewicht (ca.): 90-130 kg
4
DEN-GT
Termix BTD RO MIX
VI.HE.F2.03 / LTY40661
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachkräften durchgeführt werden.

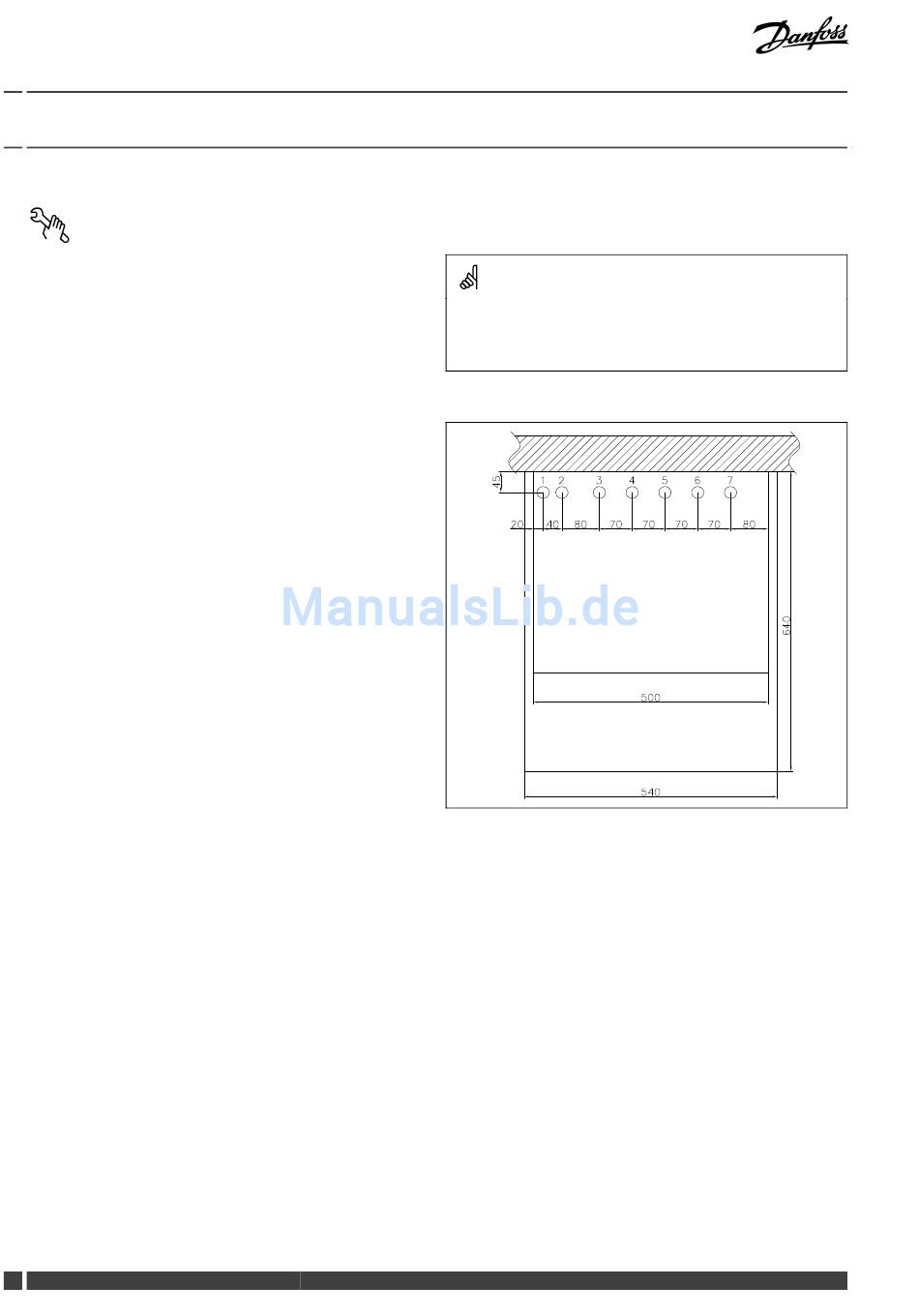

Die Platzierung der Rohre kann von der abgebildeten Darstellung
abweichen. Bitte beachten Sie die Markierungen an der Station.
