Bedienungsanleitung

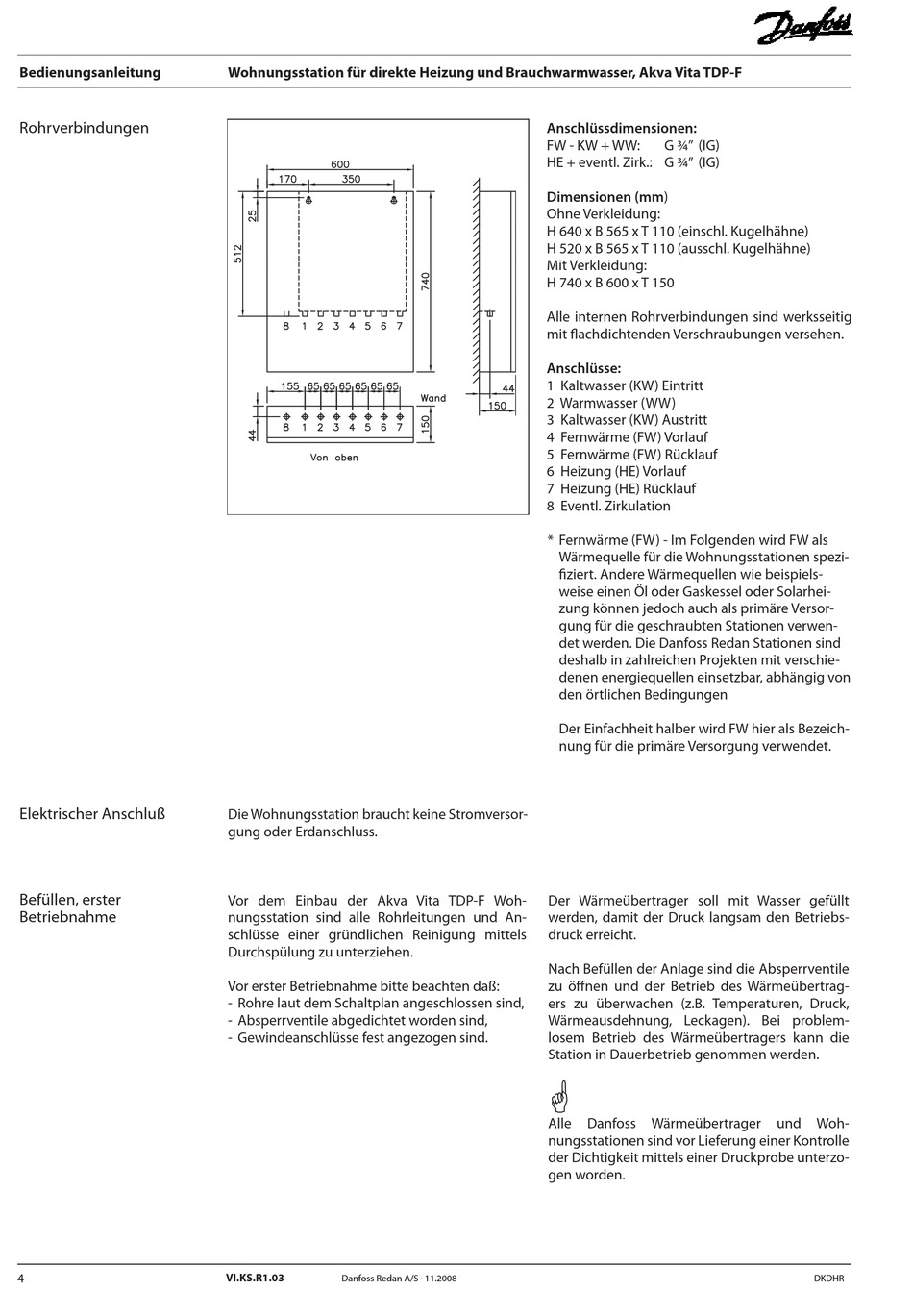

Rohrverbindungen
Elektrischer Anschluß
Befüllen, erster
Betriebnahme
4
Wohnungsstation für direkte Heizung und Brauchwarmwasser, Akva Vita TDP-F
Die Wohnungsstation braucht keine Stromversor-
gung oder Erdanschluss .
Vor dem Einbau der Akva Vita TDP-F Woh-
nungsstation sind alle Rohrleitungen und An-
schlüsse einer gründlichen Reinigung mittels
Durchspülung zu unterziehen .
Vor erster Betriebnahme bitte beachten daß:
- Rohre laut dem Schaltplan angeschlossen sind,
- Absperrventile abgedichtet worden sind,
- Gewindeanschlüsse fest angezogen sind .
VI .KS .R1 .03
Danfoss Redan A/S · 11 .2008
Anschlüssdimensionen:
FW - KW + WW:
G ¾" (IG)
HE + eventl . Zirk .: G ¾" (IG)
Dimensionen (mm)
Ohne Verkleidung:
H 640 x B 565 x T 110 (einschl . Kugelhähne)
H 520 x B 565 x T 110 (ausschl . Kugelhähne)
Mit Verkleidung:
H 740 x B 600 x T 150
Alle internen Rohrverbindungen sind werksseitig
mit flachdichtenden Verschraubungen versehen .
Anschlüsse:
1 Kaltwasser (KW) Eintritt
2 Warmwasser (WW)
3 Kaltwasser (KW) Austritt
4 Fernwärme (FW) Vorlauf
5 Fernwärme (FW) Rücklauf
6 Heizung (HE) Vorlauf
7 Heizung (HE) Rücklauf
8 Eventl . Zirkulation
* Fernwärme (FW) - Im Folgenden wird FW als
Wärmequelle für die Wohnungsstationen spezi-
fiziert . Andere Wärmequellen wie beispiels-
weise einen Öl oder Gaskessel oder Solarhei-
zung können jedoch auch als primäre Versor-
gung für die geschraubten Stationen verwen-
det werden . Die Danfoss Redan Stationen sind
deshalb in zahlreichen Projekten mit verschie-
denen energiequellen einsetzbar, abhängig von
den örtlichen Bedingungen
Der Einfachheit halber wird FW hier als Bezeich-
nung für die primäre Versorgung verwendet .
Der Wärmeübertrager soll mit Wasser gefüllt
werden, damit der Druck langsam den Betriebs-
druck erreicht .
Nach Befüllen der Anlage sind die Absperrventile
zu öffnen und der Betrieb des Wärmeübertrag-
ers zu überwachen (z .B . Temperaturen, Druck,
Wärmeausdehnung, Leckagen) . Bei problem-
losem Betrieb des Wärmeübertragers kann die
Station in Dauerbetrieb genommen werden .
Alle
Danfoss Wärmeübertrager
nungsstationen sind vor Lieferung einer Kontrolle
der Dichtigkeit mittels einer Druckprobe unterzo-
gen worden .
und Woh-
DKDHR
