Betriebsanleitung Termix Compact 28 VX-FI / HWP / HWS
4.0 Montage
4.1 Montage der Station Termix Compact
Die Installation muss gemäß den vor Ort geltenden Normen und
Richtlinien erfolgen.
Fernwärme (FW): In den folgenden Abschnitten bezieht sich die
Bezeichnung „FW" auf die Wärmequelle, die die Übergabestationen
versorgt. Eine Vielzahl von Energiequellen (z. B. Öl, Gas oder
Solarenergie) kann als Hauptenergiequelle für Übergabestationen
von Danfoss verwendet werden. Zur Vereinfachung wird die
Hauptenergiequelle als FW bezeichnet.
Anschlüsse:
1. Fernwärme (FW), Vorlauf
2. Fernwärme (FW), Rücklauf
3. Heizung (HE), Vorlauf
4. Heizung (HE), Rücklauf
5. Speichervorlaufleitung (SVL)
6. Speicherrücklaufleitung (SRL)
Anschlussweiten:
G 1 Zoll (Innengewinde)
FW + HE:
G ¾ Zoll (Innengewinde)
SVL + SRL:

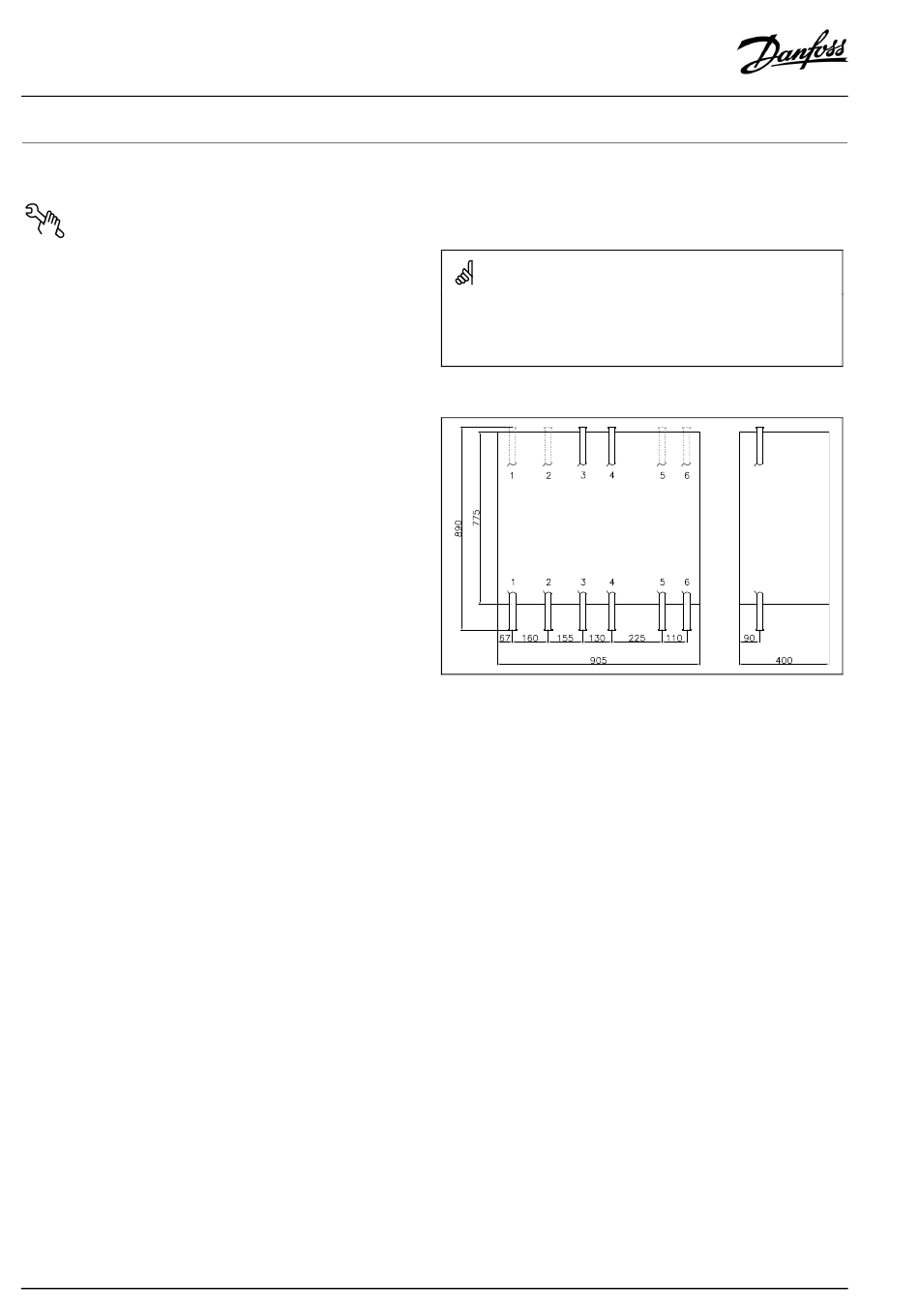

Abmessungen (mm):
Mit Wärmedämmung:
H 890 x B 905 x T 400
Gewicht (ca.): 60 kg
6 | © Danfoss | 2019.04
Nur autorisierte Fachkräfte
Montage-, Inbetriebnahme- und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachkräften durchgeführt werden.
Die Anordnung der Rohre kann von der Darstellung abweichen. Bitte
beachten Sie die Markierungen auf der Übergabestation.
VI.LZ.J2.03 / LTY42365
