4.0 Montage

4.1 Montage
Die Installation muss den lokalen Normen und Richtlinien
entsprechen.
Fernwärme (FW): In den folgenden Abschnitten bezeichnet der
Begriff Fernwärme die Wärmequelle, die die Fernwärmestationen
versorgt. Eine Vielzahl von Energiequellen, wie z. B. Öl, Gas oder
Solarenergie kann als Hauptenergiequelle für Fernwärmestationen
von Danfoss verwendet werden. Zur Vereinfachung bezeichnet
Fernwärme die Hauptenergiequelle.

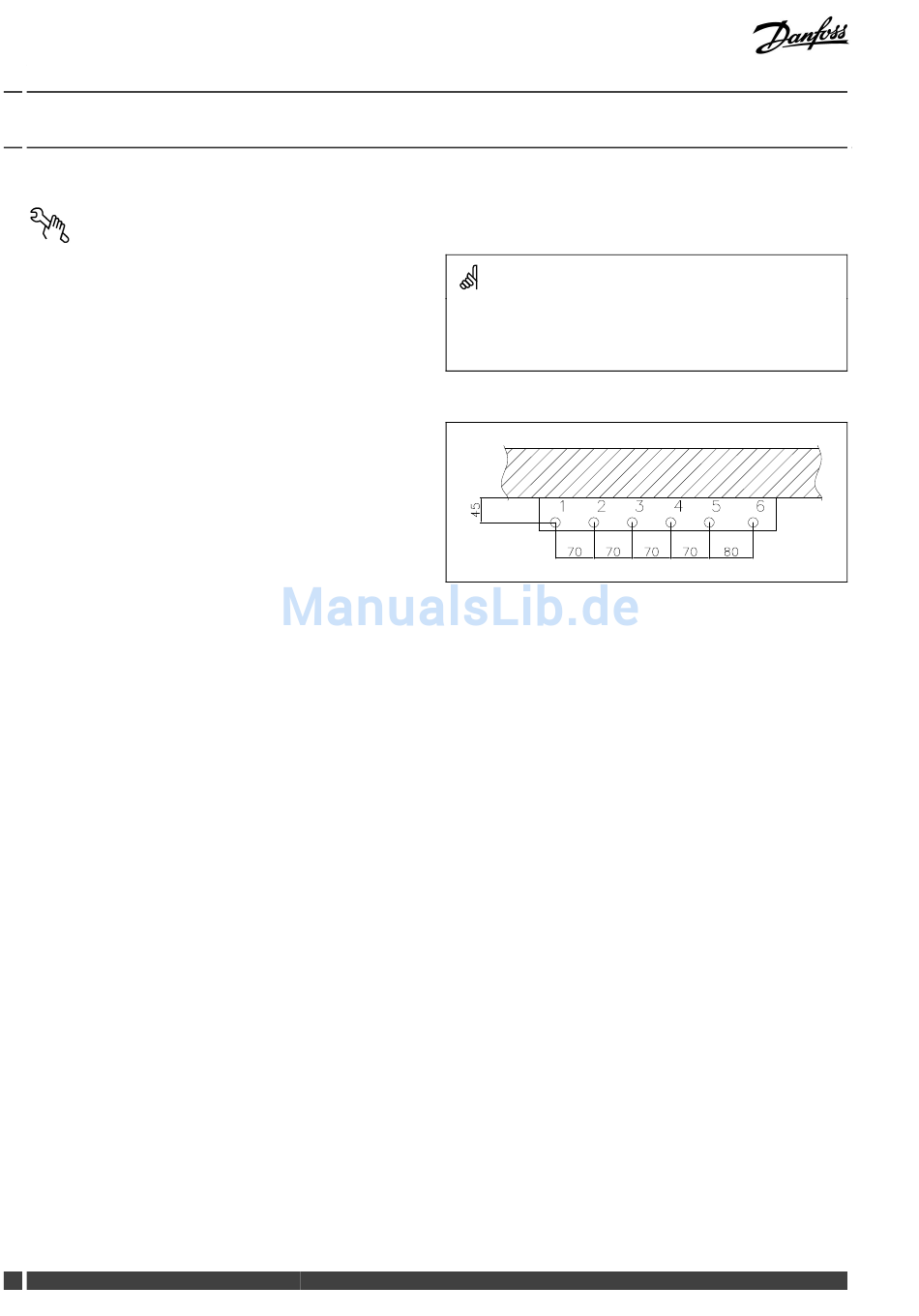

Anschlussart:
1. Fernwärme-Vorlauf (FVL)
2. Fernwärme-Rücklauf (FRL)
3. Heizungs-Vorlauf (HVL)
4. Heizungs-Rücklauf (HRL)
5. Trinkwarmwasser (TWW)
6. Trinkwasser, kalt (KW)
Anschlussgrößen:
FW + HE: G ¾" (IG)
KW + TWW: G ¾" (IG)
Abmessungen (mm):
Ohne Abdeckung: H 750 x B 528 x T 360
Mit Abdeckung:
H 800 x B 540 x T 430
Gewicht (ca.): 40 kg
4 DEN-GT
Termix VVX-B
VI.CW.F3.03 / LTY40400
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachleuten durchgeführt werden.
Die Platzierung der Rohre kann von der Zeichnung abweichen. Bitte
beachten Sie die Markierungen auf der Fernwärmestation.
