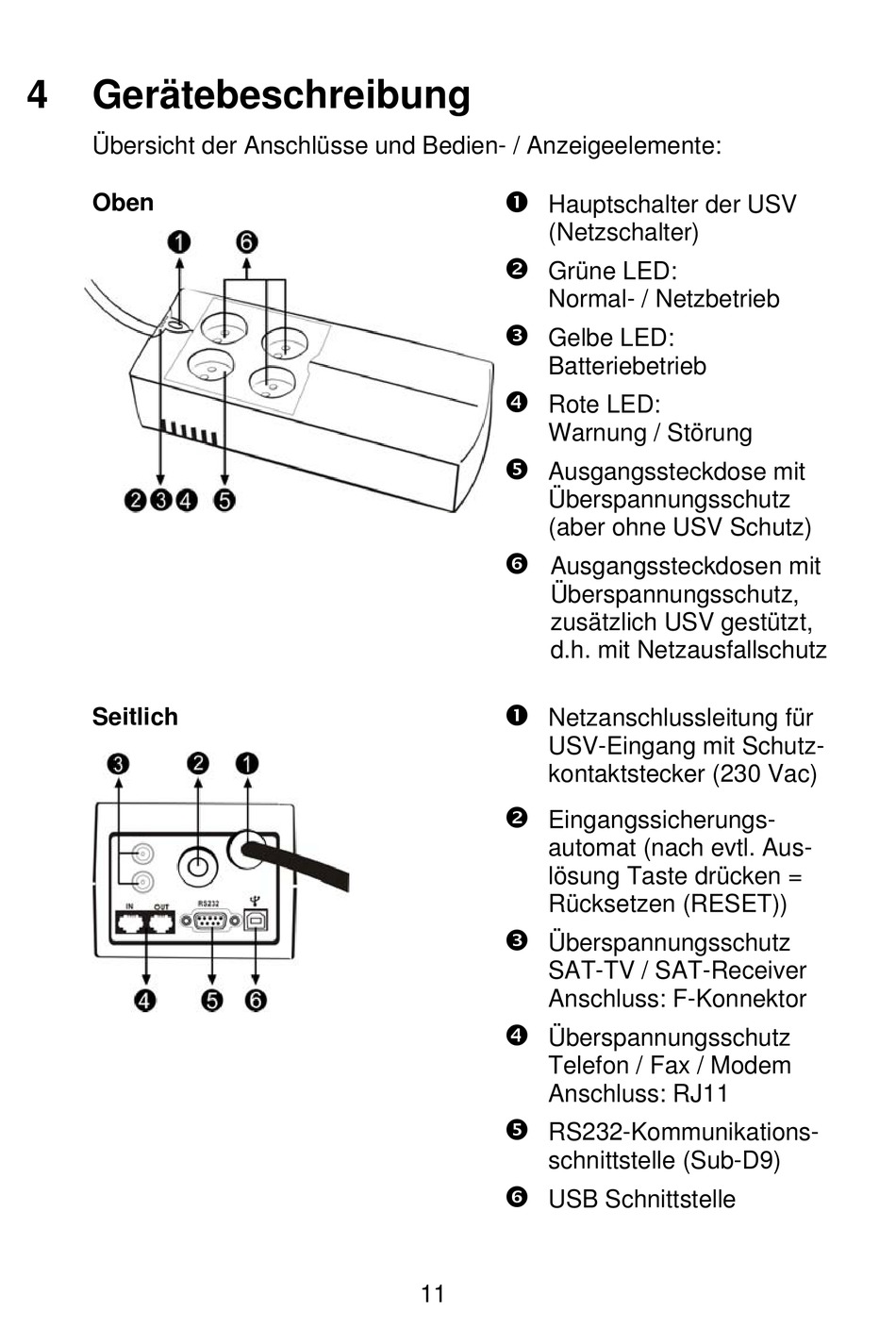

Übersicht der Anschlüsse und Bedien- / Anzeigeelemente:
Oben
Seitlich

Hauptschalter der USV
(Netzschalter)

Grüne LED:
Normal- / Netzbetrieb

Gelbe LED:
Batteriebetrieb

Rote LED:
Warnung / Störung

Ausgangssteckdose mit
Überspannungsschutz
(aber ohne USV Schutz)

Ausgangssteckdosen mit
Überspannungsschutz,
zusätzlich USV gestützt,
d.h. mit Netzausfallschutz

Netzanschlussleitung für
USV-Eingang mit Schutz-
kontaktstecker (230 Vac)

Eingangssicherungs-
automat (nach evtl. Aus-
lösung Taste drücken =
Rücksetzen (RESET))

Überspannungsschutz
SAT-TV / SAT-Receiver
Anschluss: F-Konnektor

Überspannungsschutz
Telefon / Fax / Modem
Anschluss: RJ11

RS232-Kommunikations-
schnittstelle (Sub-D9)

USB Schnittstelle
