8 Stufenstellungsfernanzeige

8 Stufenstellungsfernanzeige
®
Der TAPCON 260 ist mit einer digitalen Stellungsanzeige
ausgerüstet. Die Ansteuerung der Anzeige erfolgt mit einem
BCD-Signal (Standard) oder mit einem Analogsignal (Option).
8.1 Stellungsfernanzeige durch Ansteuerung mit
BCD-Signal (Standardausführung)
Voraussetzung für eine digitale Stellungsanzeige sind die
Umsetzung und Übertragung des Stellungsanzeigesignals im
BCD-Code. Hierzu sind im Motorantrieb z. B. eine Schließ-
kontaktreihe und eine nachgeschaltete Diodenmatrix sowie
die entsprechenden Übertragungsleitungen zwischen Motor-
antrieb und Spannungsregler erforderlich (siehe folgendes
Bild).

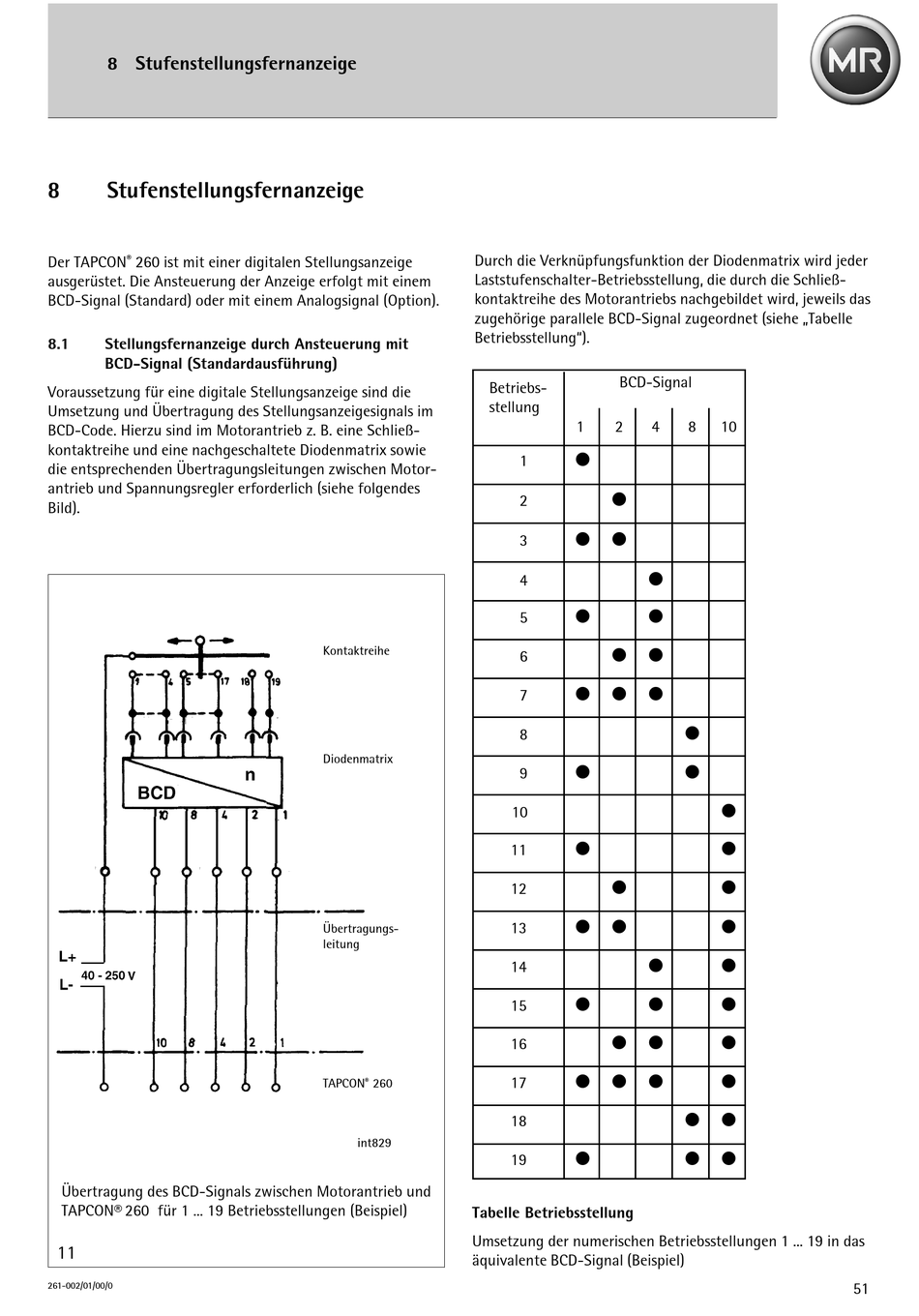

Übertragung des BCD-Signals zwischen Motorantrieb und
TAPCON® 260 für 1 ... 19 Betriebsstellungen (Beispiel)
11
261-002/01/00/0
Durch die Verknüpfungsfunktion der Diodenmatrix wird jeder
Laststufenschalter-Betriebsstellung, die durch die Schließ-
kontaktreihe des Motorantriebs nachgebildet wird, jeweils das
zugehörige parallele BCD-Signal zugeordnet (siehe „Tabelle
Betriebsstellung").
Betriebs-
stellung
Kontaktreihe
Diodenmatrix
Übertragungs-
leitung
®
TAPCON 260
int829
Tabelle Betriebsstellung
Umsetzung der numerischen Betriebsstellungen 1 ... 19 in das
äquivalente BCD-Signal (Beispiel)
BCD-Signal
1 2 4
l
1
l
2
l l
3
l
4
l l
5
l l
6
l l l
7
8
l
9
10
l
11
l
12
l l
13
l
14
l l
15
l l
16
l l l
17
18
l
19
8 10
l
l
l
l
l
l
l
l
l
l
l l
l l
