7 Parametrierung
7.3.4 Konfiguration des Analogeingangs auf der
Eingangskarte (Option)
Der Analogeingang wird zur
Erfassung der Stufenstellung von
einem analogen Geber verwendet
(Stufenpotentiometer oder einge-
prägter Strom). Die Anpassung an
den vorhandenen Geber ist bei der
Inbetriebnahme vorzunehmen.

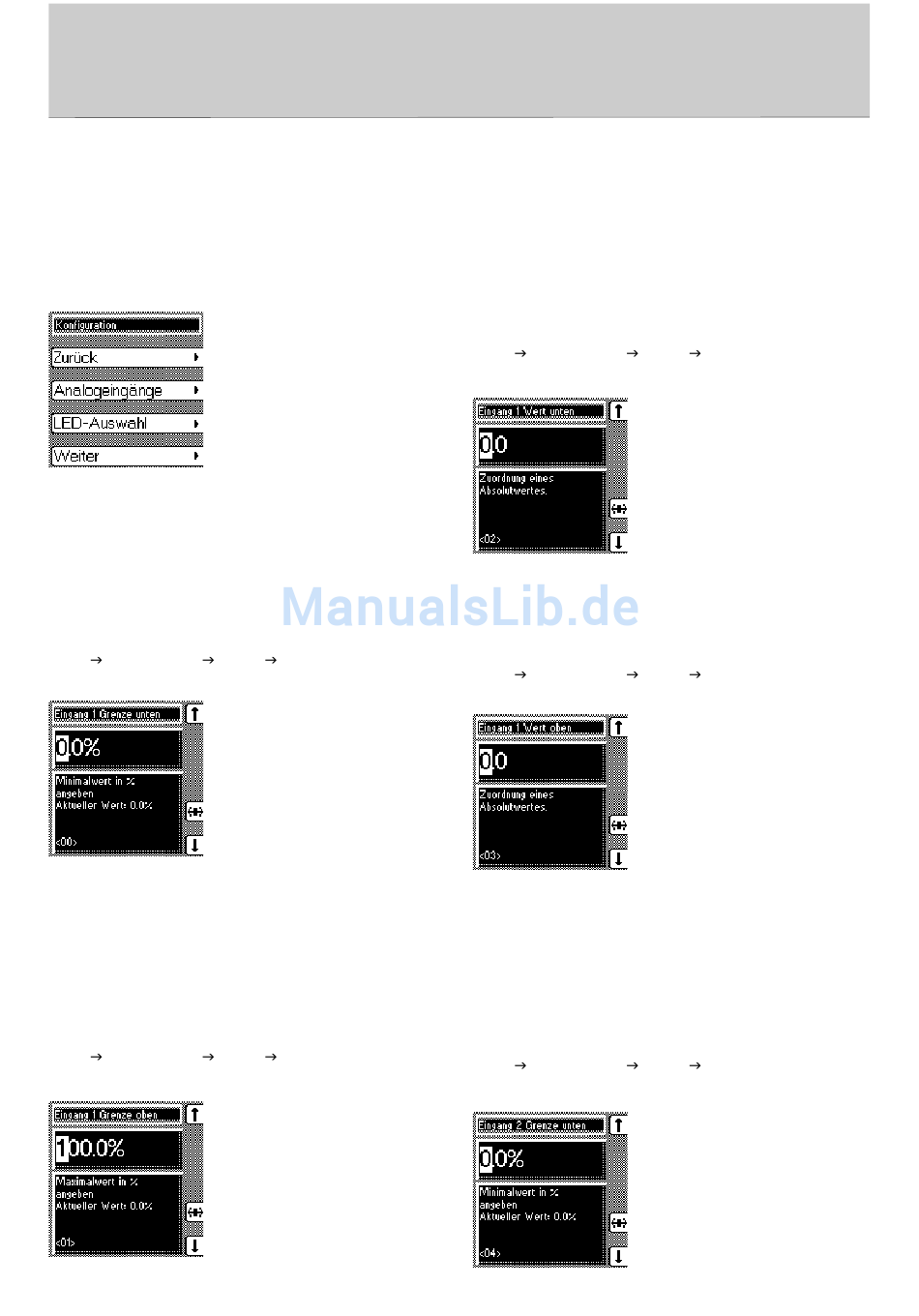

Unterer Grenzwert des Analogeingangs 1
Zur Konfiguration des Analogeinganges ist der untere Wert
des Eingangssignals anzugeben.
Bei eingeprägtem Strom ist hier für 0 mA der Wert 0 %,
für 4 mA der Wert 20 % einzugeben.
Wird der Eingang zur Erfassung der Stufenstellung von einem
Potentiometer als Geber verwendet, so ist hier grundsätzlich
der Wert 20 % einzustellen .
Menü Konfiguration weiter
Grenze unten in %
Oberer Grenzwert des Analogeingangs 1
Zur Konfiguration des Analogeinganges ist der obere Wert
des Eingangssignals anzugeben.
Bei eingeprägtem Strom ist hier 100 % einzugeben, wenn der
gesamte Bereich des anliegenden Signals genutzt wird.
Wird der Eingang zur Erfassung der Stufenstellung von einem
Potentiometer als Geber verwendet, so ist hier grundsätzlich
der Wert 100 % einzustellen.
Menü Konfiguration weiter
Grenze oben in %
44
Analogeingänge
Analogeingänge
Unterer Wert des Analogeingangs 1
Zur Konfiguration des Analogeingangs muss dem unteren
Wert des anliegenden Signals ein Absolutwert zugeordnet
werden (z. B. für die niedrigste Stufenstellung der Wert „1").
Menü Konfiguration weiter
Wert unten
Oberer Wert des Analogeingangs 1
Zur Konfiguration des Analogeingangs muss dem oberen
Wert des anliegenden Signals ein Absolutwert zugeordnet
werden (z. B. für die höchste Stufenstellung der Wert „27").
Menü Konfiguration weiter
Wert oben
Unterer Grenzwert des Analogeingangs 2
Zur Konfiguration des Analogeinganges ist der untere Wert
des Eingangssignals anzugeben.
Bei eingeprägtem Strom ist hier für 0 mA der Wert 0 %,
für 4 mA der Wert 20 % einzugeben.
Wird der Eingang zur Erfassung der Stufenstellung von einem
Potentiometer als Geber verwendet, so ist hier grundsätzlich
der Wert 20 % einzustellen.
Menü Konfiguration weiter
Grenze unten in %
Analogeingänge
Analogeingänge
Analogeingänge
