Parametrierung

7 Parametrierung
7.1

NORMset

Aktivierung der NORMset-Funktion

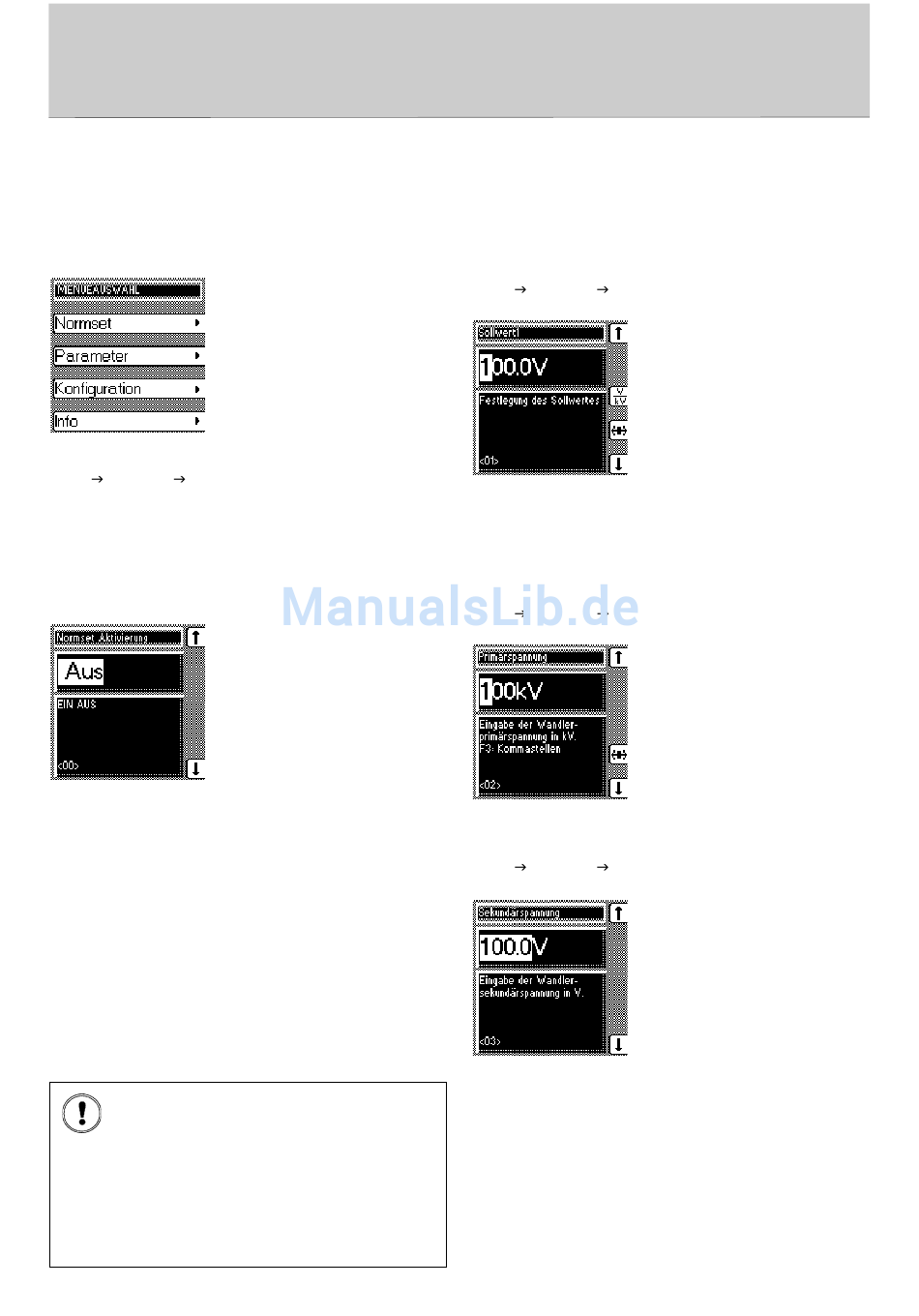

Menü NORMset NORMset Aktivierung
Hinter der NORMset-Funktion verbirgt sich ein Automatis-
mus, mit dessen Hilfe die Parametrierung des TAPCON® 260
stark vereinfacht wird. Bei der Inbetriebnahme im NORMset-
Modus ist nur noch der gewünschte Sollwert und ggf.
Wandlergrößen einzugeben und das Gerät in Betrieb zu
nehmen.
Alle anderen für eine einfache
Spannungsregelung notwendigen
Parameter wurden werksseitig
vorbelegt (z. B. Bandbreite mit 1 %).
Verlässt der Istwert nun die Band-
breite, wird die entsprechende
Schaltung am Laststufenschalter
veranlasst.
Die sich durch die Schaltung ergebende Spannungsänderung
entspricht der Stufenspannung des Transformators und wird
vom Regler mit der voreingestellten Bandbreite auf Sinn-
haftigkeit überprüft. Der Wert der Bandbreite wird nach
dieser Überprüfung ggf. korrigiert und optimiert.
Bei der nächsten Regelabweichung wird dann die neue Band-
breite zugrunde gelegt, nach der Schaltung wieder überprüft
und falls notwendig wieder angepasst.
Verändern sich die Randbedingungen, so optimiert sich der
Regler wieder selbsttätig.
Netz- bzw. kundenspezifische Einstellungen wie LDC oder
Stellungsanzeige können selbstverständlich weiterhin im
Standardmodus gemacht werden und finden bei der Ermitt-
lung der optimalen Parameter Berücksichtigung.
HINWEIS
Die Parameter für Unter-/Überspannung sowie Überstrom
werden durch die NORMset-Funktion nicht eingestellt.
Diese müssen bei der Inbetriebnahme (sofern gewünscht)
manuell eingegeben werden.
Die NORMset-Funktion wird bei Parallelbetrieb außer
Funktion gesetzt.
26
Einstellung des Sollwerts
Menü NORMset Sollwert1
Die Einstellung des Sollwerts bezieht
sich wahlweise auf die Sekundär-
oder Primärspannung des am
TAPCON® 260 angeschlossenen
Spannungswandlers.
Die Sekundärspannung wird in Volt
(V) angezeigt, die Primärspannung
in Kilovolt (kV).
Diese Anzeige erfordert die korrekte Eingabe der Wandler-
daten in den beiden folgenden Menüfenstern.
Einstellbereich: 49 ... 140 V / 0,1 ... 999,9 kV
Einstellung der Primärspannung
Menü NORMset Primärspannung
Einstellbereich: 0 ... 999,9 kV
Einstellung der Sekundärspannung
Sekundärspannung
Menü NORMset
Einstellbereich: 57 ... 110 V
