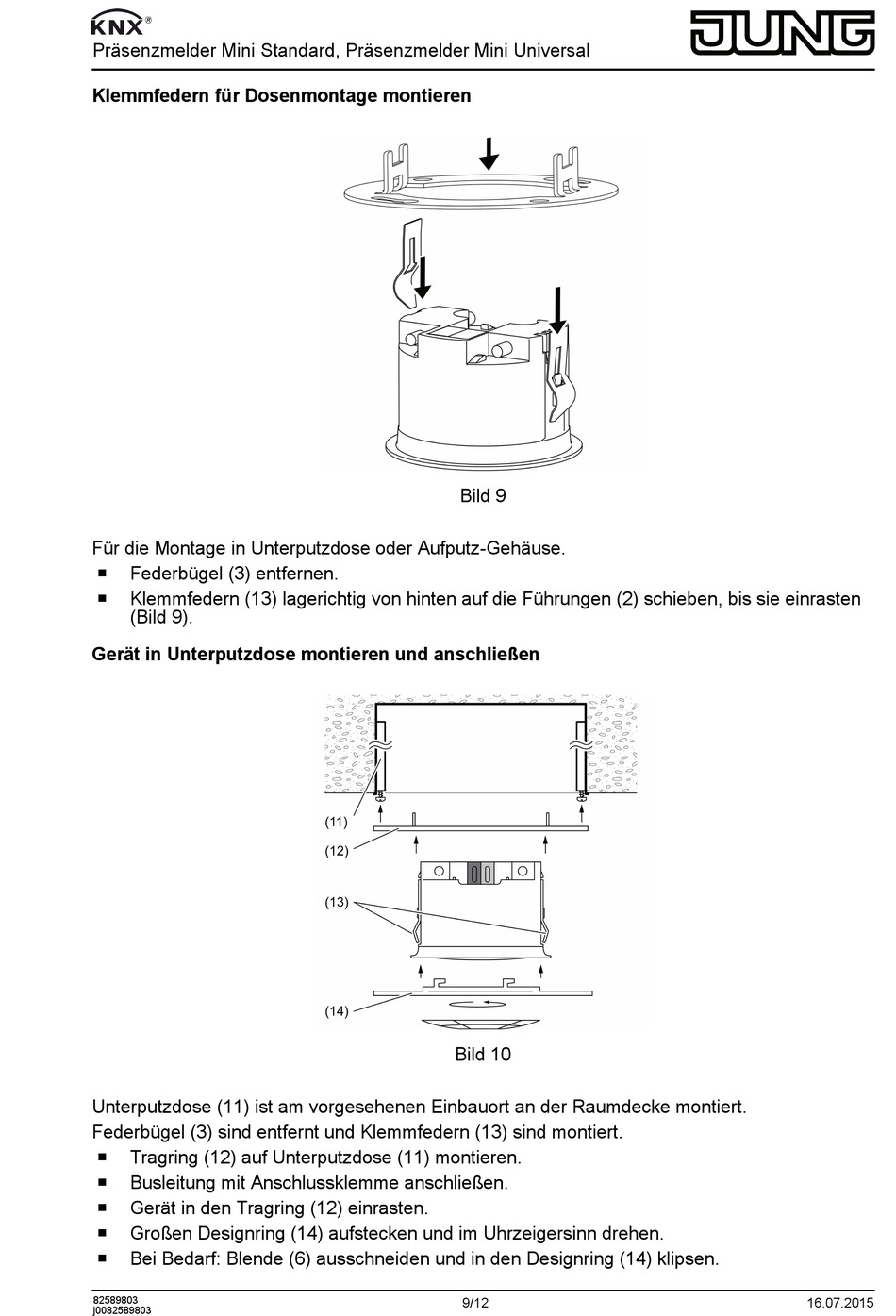

Präsenzmelder Mini Standard, Präsenzmelder Mini Universal
Klemmfedern für Dosenmontage montieren
Für die Montage in Unterputzdose oder Aufputz-Gehäuse.
o
Federbügel (3) entfernen.
o
Klemmfedern (13) lagerichtig von hinten auf die Führungen (2) schieben, bis sie einrasten
(Bild 9).
Gerät in Unterputzdose montieren und anschließen
Unterputzdose (11) ist am vorgesehenen Einbauort an der Raumdecke montiert.
Federbügel (3) sind entfernt und Klemmfedern (13) sind montiert.
o
Tragring (12) auf Unterputzdose (11) montieren.
o
Busleitung mit Anschlussklemme anschließen.
o
Gerät in den Tragring (12) einrasten.
o
Großen Designring (14) aufstecken und im Uhrzeigersinn drehen.
o
Bei Bedarf: Blende (6) ausschneiden und in den Designring (14) klipsen.
