Gerät in Aufputz-Gehäuse montieren und anschließen
Aufputz-Gehäuse (15) verwenden (siehe Zubehör).
Bei feuchter Umgebung und für IP44-Montage: Schraublöcher des Aufputz-Gehäuses mit den
mitgelieferten Dichtungen (16) versehen.
Leitungseinführung mit beliegender Gummitülle abdichten. Gummitülle passend für Busleitung
aufschneiden. Busleitung in das Aufputz-Gehäuse führen.
o
Aufputz-Gehäuse (15) am vorgesehenen Einbauort an die Raumdecke montieren.
Lochabstand 60 mm.
o
Tragring (12) auf Aufputz-Gehäuse (15) montieren.
o
Busleitung mit Anschlussklemme anschließen.
o
Gerät in den Tragring (12) einrasten.
o
Großen Designring (14) aufstecken und im Uhrzeigersinn drehen.
o
Bei Bedarf: Blende (5) ausschneiden und in den Designring (14) klipsen.
5.2 Inbetriebnahme
Adresse und Anwendungssoftware laden
o
Wenn montiert, Designring abnehmen.
o
Busspannung einschalten.
o
Rote Programmiertaste (4) betätigen.
Die Programmier-LED im Sensorfenster leuchtet.
o
Physikalische Adresse vergeben.
Die Programmier-LED erlischt.
o
Gerät seitlich mit physikalischer Adresse beschriften.
o
Anwendungssoftware in das Gerät laden.
Erfassungsbereich testen
Bei parallelgeschalteten Präsenzmeldern die Erfassungsbereiche nacheinander einzeln prüfen.
Der Präsenzmelder ist montiert und angeschlossen. Physikalische Adresse und
Anwendungssoftware sind geladen.
o
Gehtest aktivieren:
Parameter "Gehtest nach Download" aktivieren und Anwendungssoftware herunterladen.
82589803
j0082589803

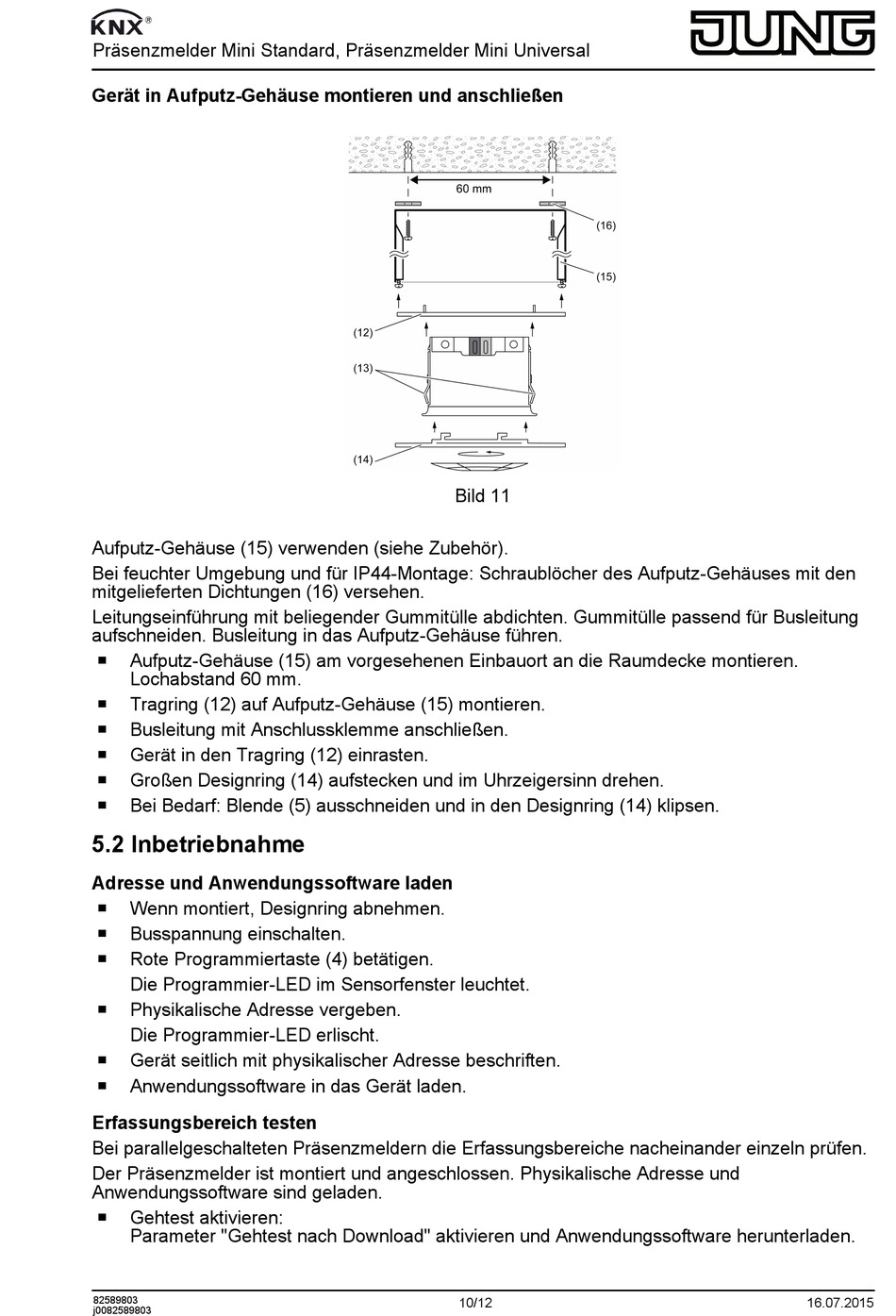

Bild 11
10/12
