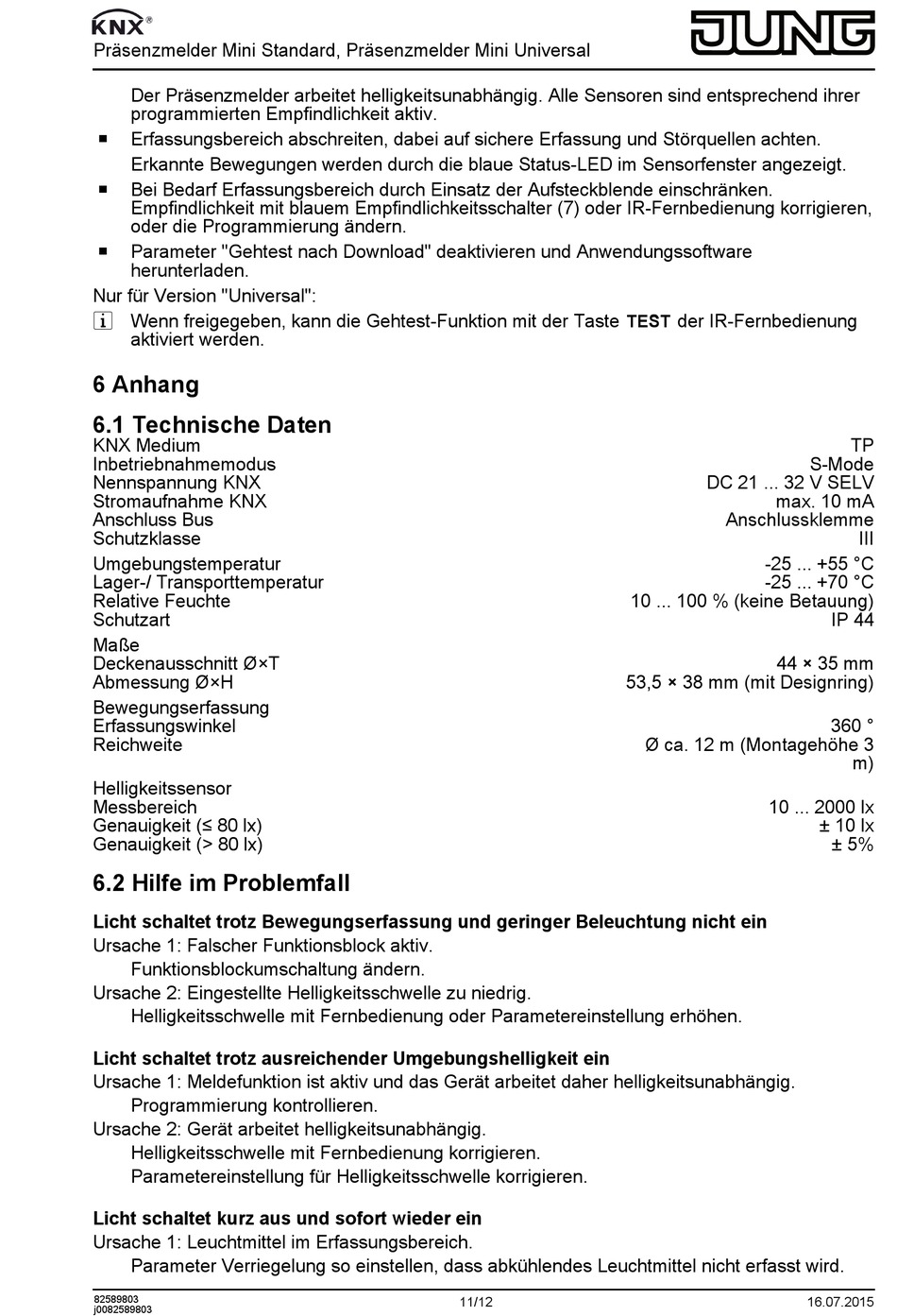

Präsenzmelder Mini Standard, Präsenzmelder Mini Universal
Der Präsenzmelder arbeitet helligkeitsunabhängig. Alle Sensoren sind entsprechend ihrer
programmierten Empfindlichkeit aktiv.
o
Erfassungsbereich abschreiten, dabei auf sichere Erfassung und Störquellen achten.
Erkannte Bewegungen werden durch die blaue Status-LED im Sensorfenster angezeigt.
o
Bei Bedarf Erfassungsbereich durch Einsatz der Aufsteckblende einschränken.
Empfindlichkeit mit blauem Empfindlichkeitsschalter (7) oder IR-Fernbedienung korrigieren,
oder die Programmierung ändern.
o
Parameter "Gehtest nach Download" deaktivieren und Anwendungssoftware
herunterladen.
Nur für Version "Universal":
i Wenn freigegeben, kann die Gehtest-Funktion mit der Taste Ù der IR-Fernbedienung
aktiviert werden.
6 Anhang
6.1 Technische Daten
KNX Medium
Inbetriebnahmemodus
Nennspannung KNX
Stromaufnahme KNX
Anschluss Bus
Schutzklasse
Umgebungstemperatur
Lager-/ Transporttemperatur
Relative Feuchte
Schutzart
Maße
Deckenausschnitt Ø×T
Abmessung Ø×H
Bewegungserfassung
Erfassungswinkel
Reichweite
Helligkeitssensor
Messbereich
Genauigkeit (≤ 80 lx)
Genauigkeit (> 80 lx)
6.2 Hilfe im Problemfall
Licht schaltet trotz Bewegungserfassung und geringer Beleuchtung nicht ein
Ursache 1: Falscher Funktionsblock aktiv.
Funktionsblockumschaltung ändern.
Ursache 2: Eingestellte Helligkeitsschwelle zu niedrig.
Helligkeitsschwelle mit Fernbedienung oder Parametereinstellung erhöhen.
Licht schaltet trotz ausreichender Umgebungshelligkeit ein
Ursache 1: Meldefunktion ist aktiv und das Gerät arbeitet daher helligkeitsunabhängig.
Programmierung kontrollieren.
Ursache 2: Gerät arbeitet helligkeitsunabhängig.
Helligkeitsschwelle mit Fernbedienung korrigieren.
Parametereinstellung für Helligkeitsschwelle korrigieren.
Licht schaltet kurz aus und sofort wieder ein
Ursache 1: Leuchtmittel im Erfassungsbereich.
Parameter Verriegelung so einstellen, dass abkühlendes Leuchtmittel nicht erfasst wird.
82589803
j0082589803
53,5 × 38 mm (mit Designring)
11/12
DC 21 ... 32 V SELV
max. 10 mA
Anschlussklemme
-25 ... +55 °C
-25 ... +70 °C
10 ... 100 % (keine Betauung)
44 × 35 mm
Ø ca. 12 m (Montagehöhe 3
10 ... 2000 lx
TP
S-Mode
III
IP 44
360 °
m)
± 10 lx
± 5%
16.07.2015
