Seite 1: Inhaltsverzeichnis

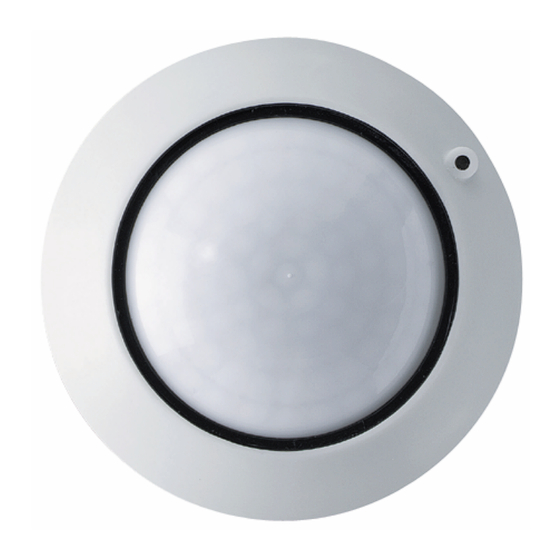

Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Bedienungsanleitung Präsenzmelder Universal mit Konstantlichtreglung Inhaltsverzeichnis Gefahrenhinweise Unterschiedliche Meldertypen Funktion Präsenzmelder Montagehinweise Einstellungen Testen des Erfassungsbereiches Aufsteckblende Standardeinstellung Feineinstellung bei Verwendung von Dimmeinsätzen 10 Feineinstellung bei Verwendung von Schalteinsätzen 11 Funktion der LED...
Seite 2: Unterschiedliche Meldertypen
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Unterschiedliche Meldertypen Der vorliegende Präsenzmelder Universal gehört genau wie ein Bewegungsmelder oder ein Melder für Alarmanlagen zur Gruppe der PIR- Melder Passiv Infrarot Sensor. Durch den internen Aufbau und die Signalerfassung und –auswertung entstehen dabei unterschiedliche Anwendungen:·...
Seite 3: Montagehinweise
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Kombination mit einem Dimmeinsatz Die Beleuchtung wird zunächst auf Maximalhelligkeit eingeschaltet. Danach wird die Beleuchtung so gedimmt, dass die Helligkeit auf dem am Präsenzmelder eingestellten Sollwert konstant gehalten wird. Das heißt, bei zunehmendem Tageslicht wird die Beleuchtung runter gedimmt oder ausgeschaltet und bei abnehmen dem Tageslicht wird die Beleuchtung eingeschaltet oder hoch gedimmt.
Seite 4: Einstellungen
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Störquellen Nicht direkt in der Nähe einer Wärmequelle, z.B. Leuchte, montieren. Das abkühlende Leuchtmittel kann von der PIR-Sensorik als Wärmeänderung erkannt werden und zu erneutem Schalten führen. Ggf. Erfassungsbereich mit beiliegender Aufsteckblende einschränken (s. Kap.
Seite 5 Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Zeit für die die Beleuchtung eingeschaltet bleibt, auch wenn keine Bewegung mehr erkannt wird. Mit dem Potentiometer „time“ (1) kann die Einschaltzeit in einem feinstufigen Raster eingestellt werden. Testbetrieb: ca. 1 s auf Einstellung „test“...
Seite 6: Testen Des Erfassungsbereiches
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Testen des Erfassungsbereiches • Einsatz installieren (Beispiel Kombination Präsenzmelder mit Universal-Dimmer. AC 230 V • Zugeordnete Leuchtmittel (z.B. Arbeitsplatzbeleuchtung) und Netzleitungen anschließen. • Präsenzmelder aufstecken. • Potentiometer „time“ (Einschaltzeit) auf kürzeste Zeit (test, ca.1 Sek.) einstellen.
Seite 7: Aufsteckblende
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Aufsteckblende Mit der beiliegenden Aufsteckblende (1) können nicht erwünschte Erfassungsbereiche oder Störquellen (siehe Kap. Montagehinweise) durch Eingrenzung des Erfassungsbereichs ausgeschaltet werden. Die Montage erfolgt durch Aufstecken auf das Linsensystem. Ausschneiden der Blende erfolgt ausschließlich an den gekennzeichneten Linien mit Hilfe einer Schere.
Seite 8: Feineinstellung Bei Verwendung Von Dimmeinsätzen
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Eventuelle Nachjustierungen der Einstellungen können mit Hilfe der nachfolgenden Kapitel Feineinstellung, LED und Einstellhilfe vorgenommen werden. Wird bei ausgeschalteter Last der eingestellte Helligkeitswert bereits durch zusätzliche Beleuchtung wie z.B. Tageslicht oder benachbarte Leuchten überschritten (gewünschte Helligkeit ist erreicht), führen Bewegungen im...
Seite 9: Feineinstellung Bei Verwendung Von Schalteinsätzen
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 10 Feineinstellung bei Verwendung von Schalteinsätzen Damit bei der Verwendung von Schalteinsätzen (z.B. Relais-Einsatz) der Präsenzmelder durch die zugeschaltete Beleuchtung nicht wieder ausgeschaltet wird (Helligkeitswert überschritten), ist das Gerät auf die momentane Helligkeit der überwachten Fläche abzugleichen.
Seite 10: Funktion Der Led
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 11 Funktion der LED Ist die Einstellung des Helligkeitswertes nicht sofort zufriedenstellend gewesen, kann mit Hilfe der LED und der Einstellhilfe eine Analyse und Nachjustierung erfolgen. Bedeutung der LED bei ausgeschalteter Last: LED AUS: überwachte Fläche zu dunkel:...
Seite 11 Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Abhilfe: Über Nebenstelle einschalten. Last schaltet aus, obwohl Personen anwesend sind und die Beleuchtung nicht ausreicht. Ursache 1: Eingestellte Zeit ist zu kurz. Abhilfe: Zeit mit Potentiometer „time“ verlängern. Ursache 2: Erfassungsproblem, die zu überwachende Fläche liegt nicht im Erfassungsbereich, Möbel oder Säulen sind im Weg.
Seite 12: Erweiterung Des Erfassungsfeldes
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 13 Erweiterung des Erfassungsfeldes Zur Erweiterung des Erfassungsbereiches wird ein Präsenzmelder mit einem Nebenstellen-Einsatz 3-Draht (1223 NE) kombiniert und an die Hauptstelle angeschlossen. (1) Hauptstelle (z.B. Universaldimmer) (2) Nebenstellen-Einsatz 3-Draht (3) Mechanischer Taster (Schließer) Mit dem Taster kann eine helligkeitsunabhängige Schaltung ausgelöst...
Seite 13: Nebenstellenbedienung
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 14 Nebenstellenbedienung Beispielschaltung (1) Hauptstelle (z.B. Universaldimmer) (2) Nebenstellen-Einsatz „2-Draht“ (3) Mechanischer Taster (Schließer) (4) Zu weiteren Nebenstellen Hinweise:· • Bei Verwendung eines Schalteinsatzes ist die lange Betätigung gleichbedeutend mit einer kurzen Betätigung.·...
Seite 14 Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW Lange Betätigung ( länger 400 ms - nur Dimmeinsätze) Bedienfläche OBEN oder Vollfläche Die Beleuchtung wird auf Minimalhelligkeit eingeschaltet, für 1s gehalten und dann bis auf Maximalhelligkeit hochgedimmt. Die Einschaltzeit entspricht dem am Potentiometer eingestellten Wert, aber mindestens 2 Minuten.
Seite 15: Mechanischer Taster (Schließer)
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 14.2 Mechanischer Taster (Schließer) Bedienung bei ausgeschalteter Last Die Beleuchtung wird auf max. Helligkeit eingeschaltet. Die Einschaltzeit entspricht dem am Potentiometer eingestellten Wert, aber mindestens 2 Minuten. Erkannte Bewegungen triggern die Einschaltzeit mit der am Potentiometer eingestellte Zeit nach.
Seite 16: Technische Daten
Licht-Management Präsenzmelder Universal Art.-Nr.: PMU 360 WW 0 1m 2m 3m 4m 5m Ansicht von oben 2,50 m 0,8 m Schnittbild 18 Technische Daten Erfassungswinkel: 360° Größe Erfassungsbereich bei Einbauhöhe 2,5 m ∅ ca. 5 m Schreibtischhöhe: ∅ ca. 8 m Fußboden:...
Seite 17: Gewährleistung
19 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
