Präsenzmelder Mini Standard, Präsenzmelder Mini Universal
3,00 m
12 m
3,50 m
13 m
4,00 m
14 m
5,00 m
17 m
1:
Reichweite für tangentiale Bewegung am Boden
2:
Reichweite für radiale Bewegung am Boden
3:
Reichweite für typische Bewegungen am Schreibtisch, z. B. Oberkörperbewegung
4:
Reichweite Feinerfassung am Schreibtisch, z. B. Mausbewegungen
*)
Bei Verwendung als Präsenzmelder: Montagehöhe nicht über 3,5 m, sonst ist keine
Feinerfassung möglich.
Das Gerät besitzt zur Bewegungserfassung drei voneinander unabhängige Sensoren. Die
Anordnung der Sensorbereiche A, B und C ist unter dem Zierring ersichtlich (Bild 6).
i Wenn die Sensorbereiche A, B, C getrennt voneinander ausgewertet werden, muss die
Projektierung die Ausrichtung des Geräts berücksichtigen (siehe Kapitel Gerät ausrichten).

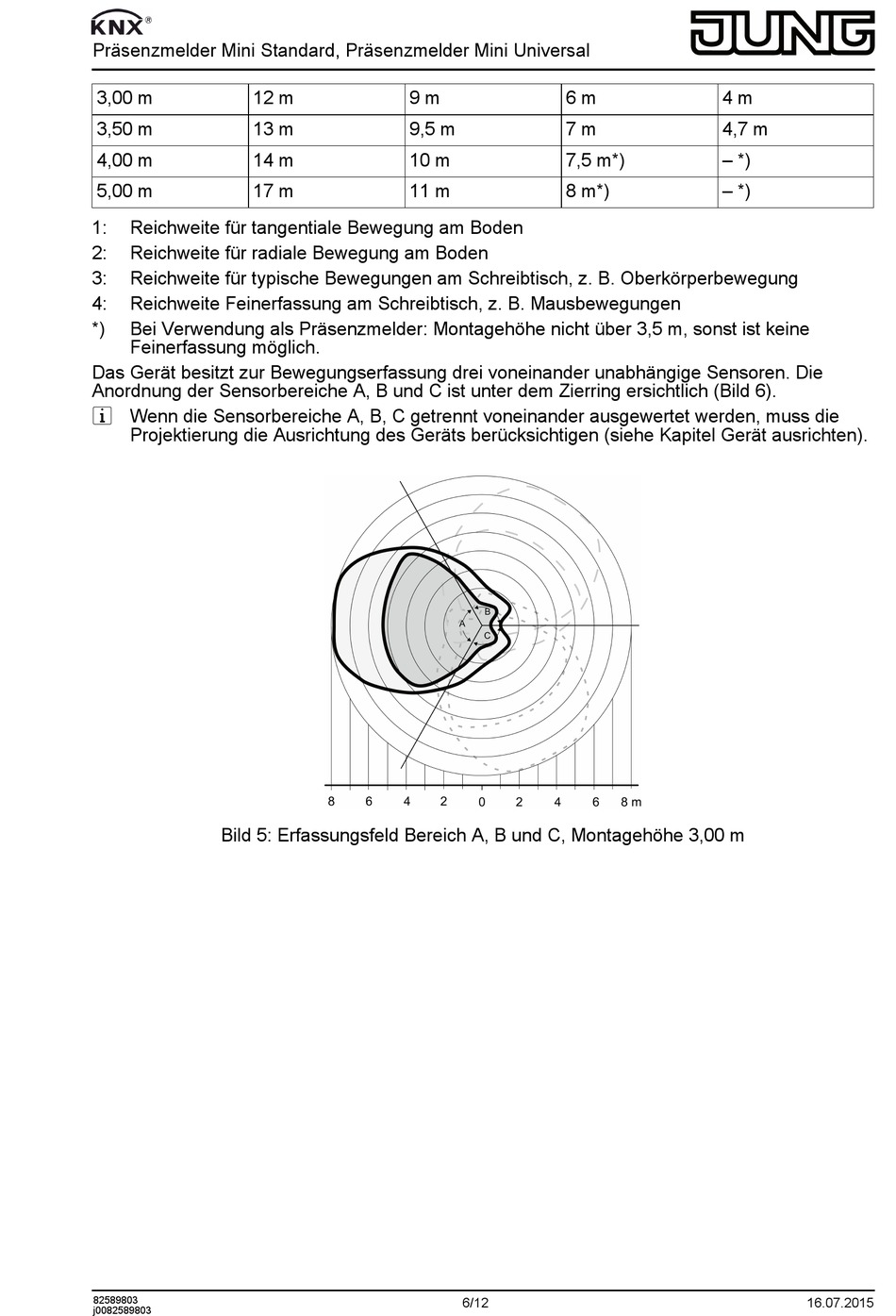

Bild 5: Erfassungsfeld Bereich A, B und C, Montagehöhe 3,00 m
82589803
j0082589803
9 m
6 m
9,5 m
7 m
10 m
7,5 m*)
11 m
8 m*)
6/12
4 m
4,7 m
– *)
– *)
