Automatik-Wächter
Gefahrenhinweise
Wichtige Hinweise
80747630
04.05
Bedienungsanleitung

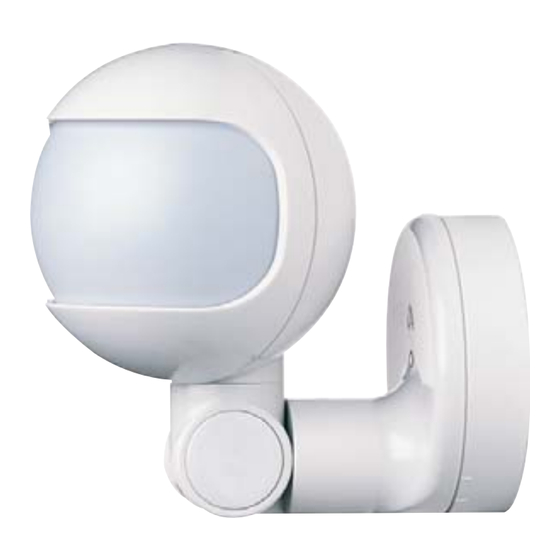

Automatik-Wächter 110
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Vor Arbeiten am Gerät Leitungen spannungsfrei schalten!
• Nicht auf das Sensorfenster fassen.
• Während der Montage das Sensorfenster nicht der direkten Sonnen-
strahlung aussetzen – der empfindliche Sensor kann sonst beschädigt
werden.
• Sensorkopf nicht öffnen. Lassen Sie Reparaturen nur vom Hersteller
durchführen. Bei Nichtbeachtung erlischt die Garantie!
Automatik-Wächter 110
Art.-Nr.: 222 W
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 110
Inhaltszusammenfassung für Jung 110
- Seite 1 Automatik-Wächter Automatik-Wächter 110 Art.-Nr.: 222 W Bedienungsanleitung Automatik-Wächter 110 Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Vor Arbeiten am Gerät Leitungen spannungsfrei schalten! Wichtige Hinweise • Nicht auf das Sensorfenster fassen. • Während der Montage das Sensorfenster nicht der direkten Sonnen- strahlung aussetzen –...
- Seite 2 Automatik-Wächter 110 Art.-Nr.: 222 W Funktion Der Automatik-Wächter 110 … • registriert Wärmestrahlung von sich bewegenden Personen oder Gegenständen, Tieren oder Pflanzen. • schaltet ein, sobald sich die Wärmequelle im Erfassungsbereich bewegt. • bleibt eingeschaltet, solange Bewegungen erkannt werden und schaltet anschließend automatisch wieder aus.
-
Seite 3: Montage Planen
Automatik-Wächter 110 Art.-Nr.: 222 W Montage planen Das Gerät ist spritzwassergeschützt für die Installation im Freien. Schaltungen können auch ausgelöst werden durch: • erwärmte Bäume oder Sträucher, die sich im Wind bewegen • Tiere, z.B. Hunde, Katzen • wärmereflektierende Flächen, z.B. im Tagbetrieb bei schnell wechselnder Bewölkung. - Seite 4 Automatik-Wächter 110 Art.-Nr.: 222 W Blendenset...
-
Seite 5: Erfassungsbereich
Der größte Erfassungsbereich ergibt sich … • bei einer Montagehöhe von 2,50 m an einer senkrechten Wand • bei einer Kopfneigung von 14° • ohne Blendenset Durch 3 Überwachungsebenen ist der Automatik-Wächter 110 unterkriech- sicher. Verstellmöglichkeiten Zwei Skalen ( ) auf dem Gerät helfen beim Einstellen. - Seite 6 Automatik-Wächter 110 Art.-Nr.: 222 W Neigen – Heben 1. Lösen Sie den Handknebel. 2. Stellen Sie die gewünschte Neigung ein. 3. Fixieren Sie die Position mit dem Handknebel. Für die Standardeinstellung (14° Neigung) bringen Sie die beiden kräftigen Skalenmarken in Deckung.
-
Seite 7: Montage
Automatik-Wächter 110 Art.-Nr.: 222 W Montage Gefahrenhinweis Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Vor Arbeiten am Gerät Leitungen spannungsfrei schalten! 1. Bei auf Putz verlegter Leitung öffnen Sie die Leitungseinführung in der Anschlussdose und führen Sie die Leitung möglichst von unten ein 2. -
Seite 8: Gerät Anschließen
Gerät anschließen Vor Arbeiten am Gerät Leitungen spannungsfrei schalten! Beispiel vorhandene Installation ohne Automatik-Wächter: Anschluss-Beispiele: Grundvariante • Automatik-Wächter 110 anschließen • Vorhandenen Schalter „S“ durch Taster „T“ (Öffner) ersetzen. Siehe Kapitel „Licht einschalten beim Verlassen des Hauses“ auf Seite 12. - Seite 9 Automatik-Wächter 110 Art.-Nr.: 222 W Automatik- oder Handbetrieb mit Serienschalter Funktion offen offen alles aus geschlossen offen normaler Automatikbetrieb geschlossen geschlossen Dauerlicht, Handbetrieb, Wächter wirkungslos Wechselschaltung Vorhandene Wechselschalter können durch Taster „T“ (Öffner) ersetzt werden.
- Seite 10 Automatik-Wächter 110 Art.-Nr.: 222 W Parallelschaltung mit Treppenlichtautomat bzw. Stromstoß- schalter Die Beleuchtung wird entweder durch den Treppenlichtautomaten oder durch den Automatik-Wächter 110 eingeschaltet. Parallelschaltung mehrerer Automatik-Wächter 110 Taster „T“ = Öffner...
-
Seite 11: Funktionsprüfung Durch Gehtest
Funktionsprüfung durch Gehtest Der Erfassungsbereich kann schnell und bei jeder Helligkeit kontrolliert werden. Der Automatik-Wächter 110 ist bei Lieferung auf TEST eingestellt. Bei dieser Test-Einstellung ist der Dämmerungsschalter außer Funktion und die Einschaltdauer ist unabhängig von der Einstellung TIME auf 1 sec. -
Seite 12: Fehlersuche
Automatik-Wächter 110 Art.-Nr.: 222 W Licht einschalten beim Verlassen des Hauses Um nicht erst im Dunkeln in den Erfassungsbereich treten zu müssen können Sie das Licht auf folgende Weise vorzeitig einschalten: • In Kombination mit Taster (Öffner): Taster ca. 1 sec. betätigen. -
Seite 13: Technische Daten
Automatik-Wächter 110 Art.-Nr.: 222 W Technische Daten Nennspannung: AC 230 V, 50 Hz Leistungsaufnahme: 1,3 W −35 bis +50 °C Temperaturbereich: Schaltleistungen: Glühlampen: 2200 W HV-Halogenlampen: 1000 W Schaltstrom: max. 10 A ind., cos φ = 0,5: max. 5 A Einschaltstrom: max. -
Seite 14: Gewährleistung
Art.-Nr.: 222 W Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
