Präsenzmelder Mini Standard, Präsenzmelder Mini Universal
(1) Präsenzmelder
(2) Führung für Klemmfedern
(3) Federbügel
(4) Programmiertaste, rot
(5) Designring
(6) Blende
(7) Empfindlichkeitsschalter, blau
(8) Busanschluss
(9) Leitungsfixierung
(10) Helligkeitssensor
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Bedarfsgerechtes Steuern von Beleuchtung, Raumthermostaten und anderen elektrischen
Verbrauchern in Innenräumen
-
Klemm-Montage in abgehängte Decken
-
Deckenmontage an festen Decken in Unterputzdose nach DIN 49073 oder Aufputz-
Gehäuse (siehe Zubehör)
Produkteigenschaften
-
Integrierte Busankopplung
-
3 PIR-Sensoren
-
Erfassungsfeld 360°
-
Integrierter Helligkeitssensor
-
Einsatz als Präsenzmelder, Bewegungsmelder, oder für Meldebetrieb
-
Ausgangsfunktionen: Schalten, Treppenhausfunktion, Schalten mit Zwangsstellung,
Wertgeber, Lichtszenennebenstelle, Betriebsmodusvorgabe für Raumtemperaturregler
82589803
j0082589803

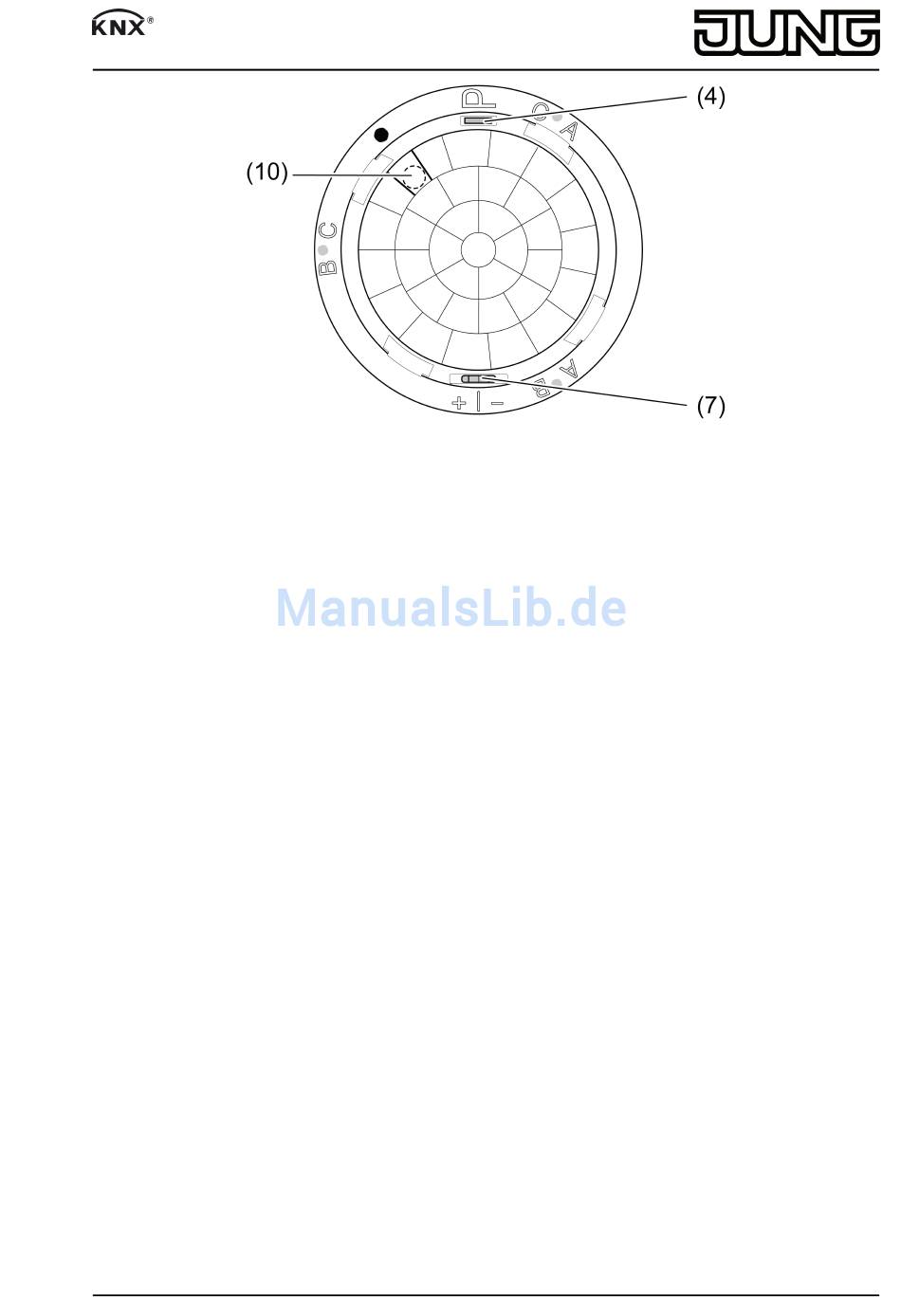

Bild 2: Geräteaufbau
