EX-
EX
EX
-
-
6440 / 6450
6440 / 6450
6440 / 6450
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J5:
Pin
Signal Name
2 4 6
1
+12VDC Bus Power
2
GND
1 3 5
3
TPB-
JP2:
Seriell EE-PROM schreibgeschützt Kein Jumper gesetzt (standard)
JP2
JP2
Seriell EE-PROM nicht schreibgeschützt Jumper gesetzt (nicht verwenden)
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren sie nun die externe Stromversorgung zur Entlastung des
Mainboards! (siehe Jumper Einstellung und Anschlüsse JP1 & J4)
4.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP & Server200x
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista/ 7/ 8
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
6440 / 6450
6440 / 6450
6440 / 6450
TREIBER INSTALLATION :
MAC
Pin
Signal Name
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
4
TPB+
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
5
TPA-
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
6
TPA+
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterschei-
den können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
Deutsch
Deutsch
Deutsch

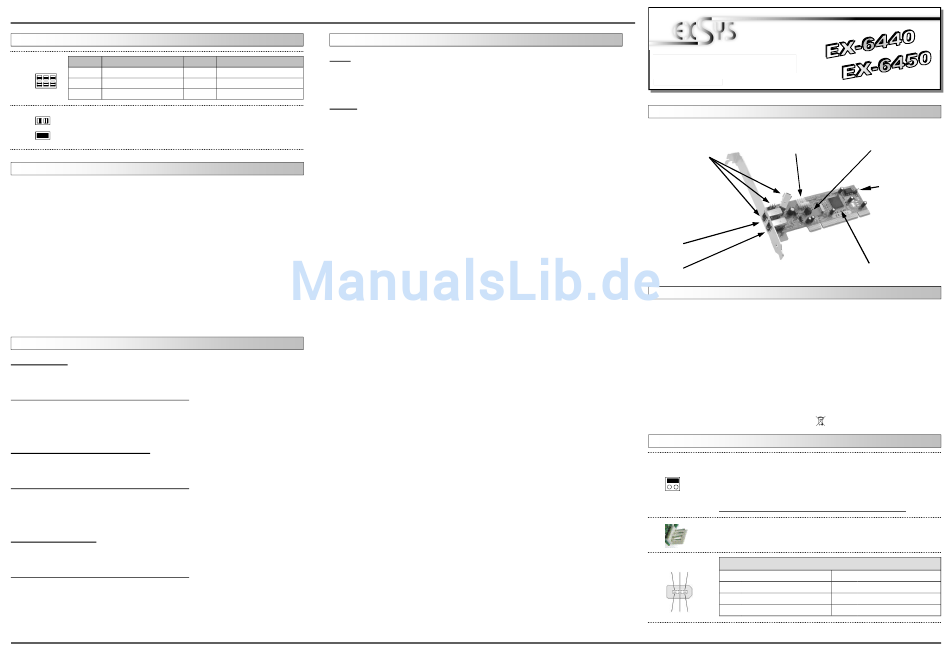

LAYOUT :
J1: J3 or J5
1x 1394a Port
Shared with the
External Port J1 &
6 Pin Header J5
J1: Port 2
J2: Port 1
DESCRIPTION & TECHNICAL INFORMATION :
The EX-6440/6450 is a plug & play high-speed IEEE1394 expansion card for the PCI
bus. It provides 2 external plus 1 shared internal port. It uses data transfer rates up to
400Mbit/s. The design fully utilize the TI chipset, which represents the latest in high
speed IEEE1394a interface technology. It provides a secure and very high data transfer
on each single port. It supports PCI slots with 32bit and 5V or 3.3Volt. It is not possible
to change the address or IRQ settings manually, they will be obtained automatically by
the system (BIOS) and operating system. It provides also a internal 6Pin header to
connect front panel devices. The EX-6440 is a low profile card for slim line PC case.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-6440 or 6450, English manual
Certificates:
JUMPER SETTING & CONNECTORS:
JP1:
J4:
J1-J3:
3
User Manual
User Manual
Vers. 3.3 / 01.03.13
J4
Connector for PC
Power supply
PCI & PCI-X 32bit, 5V & 3.3Volt, 33MHz
WinME/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ MAC/Linux (by OS)
3 x 6Pin IEEE1394a, 1 x 6 Pin block, 1 x 4Pin Power
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
PCI = Power from PCI BUS (default)
PCI
AUX = Power from PC power supply
AUX
(For safe direct power from pc power supply to provide sufficient power
for devices with high power consumption).
Connector J4 must be connected with PC power supply!
If JP1 is set to AUX J4 must be connected with pc power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
IEEE 1394 6Pin port:
2 4 6
Pin
Signal
1
Power
2
GND
3
TPB-
1 3 5
4
JP1
Select power source
PCI or AUX
JP2:
EEPROM Jumper
TI Chipset
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
