Wand- / Deckenmontage
Den Befestigungsbügel für die Wand- bzw.
Deckenseite an der gewünschten Position
an der Wand oder Decke ausrichten und die

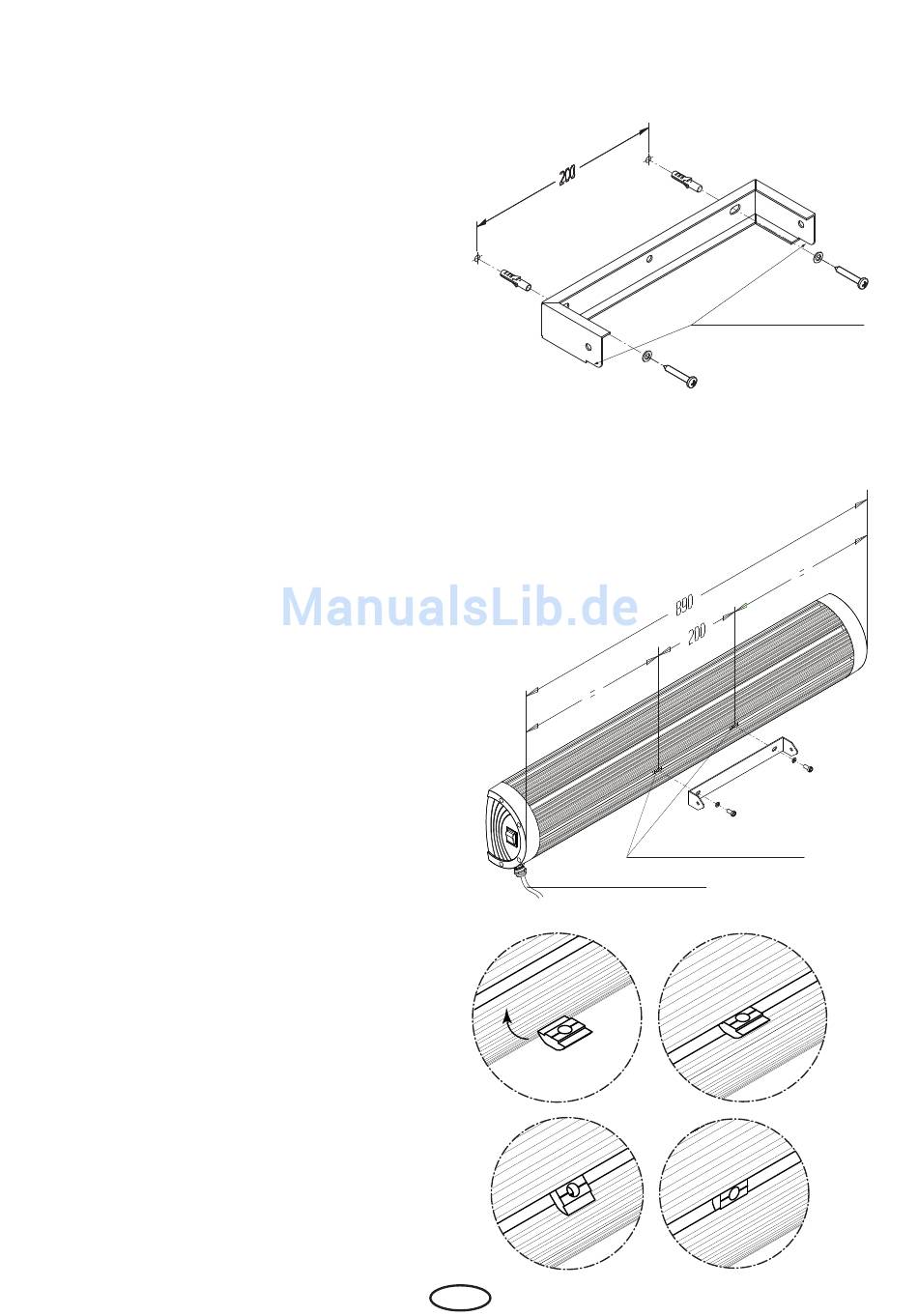

Befestigungslöcher bohren (siehe Abb.3).
Das Infrarot- Bestrahlungsgerät kann so-
wohl waagerecht, als auch senkrecht mon-
tiert werden.
Das benötigte Befestigungs- bzw. Monta-
gematerial befi ndet sich komplett im beige-
legten Polybeutel.
Die beiden Dübel montieren und den Befesti-
gungsbügel für die Wand- bzw. Deckenseite
mit den beiden Spanplattenschrauben und
den Unterlegscheiben befestigen.(Abb.3)
Jetzt den Befestigungsbügel für das Bestrah-
lungsgerät an der vorgegebenen Position mit
den beiden Zylinderschrauben M 6x10 und
den Federringen befestigen. Hierfür die bei-
den Nutensteine in die rückseitige, mittlere
Nut einsetzen (Abb.4). Die Nutensteine sind
einschwenkbar und können bei Bedarf wie-
der aus der Nut entnommen werden. Hierzu
evtl. einen Schraubendreher zu Hilfe neh-
men (Abb.4a).
Die Feder der Nutensteine dient als Monta-
ge- und Positionierhilfe. Um die Funktion der
Feder zu gewährleisten, sollte sie vor jedem
neuen Einsetzen etwas aufgebogen werden.
6
Kabelabgang unten
D
Abb.3
Nutensteine M6
Abb.4
Abb.4a
