Messen Des Isolationswiderstandes; Allgemein - Gossen MetraWatt DIN VDE 0100 Bedienungsanleitung

11

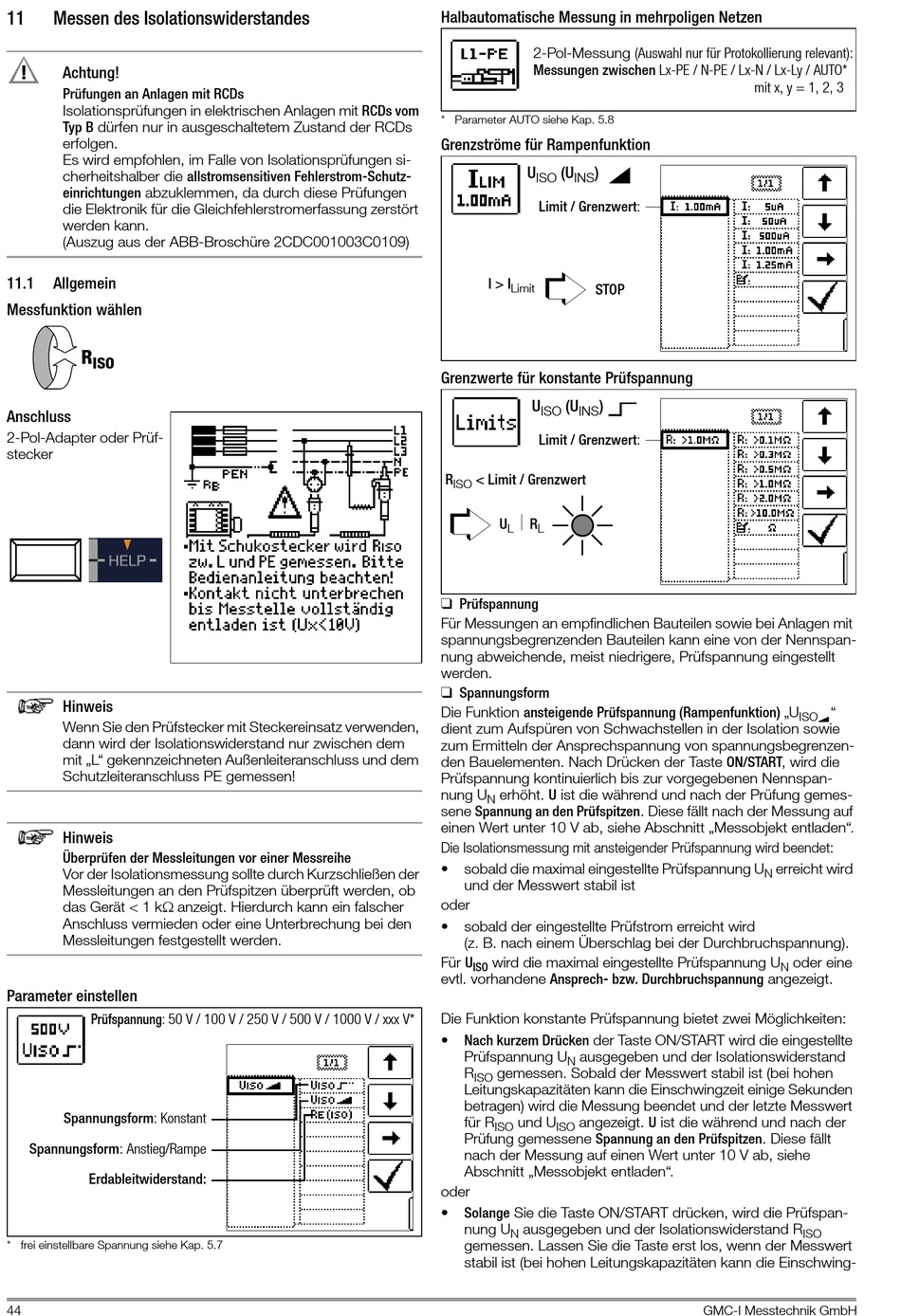

Messen des Isolationswiderstandes

!
Achtung!
Prüfungen an Anlagen mit RCDs
Isolationsprüfungen in elektrischen Anlagen mit RCDs vom
Typ B dürfen nur in ausgeschaltetem Zustand der RCDs
erfolgen.
Es wird empfohlen, im Falle von Isolationsprüfungen si-
cherheitshalber die allstromsensitiven Fehlerstrom-Schutz-
einrichtungen abzuklemmen, da durch diese Prüfungen
die Elektronik für die Gleichfehlerstromerfassung zerstört
werden kann.
(Auszug aus der ABB-Broschüre 2CDC001003C0109)
11.1

Allgemein

Messfunktion wählen
R
ISO
Anschluss
2-Pol-Adapter oder Prüf-
stecker
Hinweis
Wenn Sie den Prüfstecker mit Steckereinsatz verwenden,
dann wird der Isolationswiderstand nur zwischen dem
mit „L" gekennzeichneten Außenleiteranschluss und dem
Schutzleiteranschluss PE gemessen!
Hinweis
Überprüfen der Messleitungen vor einer Messreihe
Vor der Isolationsmessung sollte durch Kurzschließen der
Messleitungen an den Prüfspitzen überprüft werden, ob
das Gerät < 1 k anzeigt. Hierdurch kann ein falscher
Anschluss vermieden oder eine Unterbrechung bei den
Messleitungen festgestellt werden.
Parameter einstellen
Prüfspannung: 50 V / 100 V / 250 V / 500 V / 1000 V / xxx V*
Spannungsform: Konstant
Spannungsform: Anstieg/Rampe
Erdableitwiderstand:
* frei einstellbare Spannung siehe Kap. 5.7
44
Halbautomatische Messung in mehrpoligen Netzen
2-Pol-Messung (Auswahl nur für Protokollierung relevant):
Messungen zwischen Lx-PE / N-PE / Lx-N / Lx-Ly / AUTO*
* Parameter AUTO siehe Kap. 5.8
Grenzströme für Rampenfunktion
U (U )
ISO INS
Limit / Grenzwert:
I > I
Limit STOP
Grenzwerte für konstante Prüfspannung
U (U )
ISO INS
Limit / Grenzwert:
R < Limit / Grenzwert
ISO
 R
U
L L
q Prüfspannung
Für Messungen an empfindlichen Bauteilen sowie bei Anlagen mit
spannungsbegrenzenden Bauteilen kann eine von der Nennspan-
nung abweichende, meist niedrigere, Prüfspannung eingestellt
werden.
q Spannungsform
Die Funktion ansteigende Prüfspannung (Rampenfunktion) „U
dient zum Aufspüren von Schwachstellen in der Isolation sowie
zum Ermitteln der Ansprechspannung von spannungsbegrenzen-
den Bauelementen. Nach Drücken der Taste ON/START, wird die
Prüfspannung kontinuierlich bis zur vorgegebenen Nennspan-
nung U erhöht. U ist die während und nach der Prüfung gemes-
N
sene Spannung an den Prüfspitzen. Diese fällt nach der Messung auf
einen Wert unter 10 V ab, siehe Abschnitt „Messobjekt entladen".
Die Isolationsmessung mit ansteigender Prüfspannung wird beendet:
• sobald die maximal eingestellte Prüfspannung U
und der Messwert stabil ist
oder
• sobald der eingestellte Prüfstrom erreicht wird
(z. B. nach einem Überschlag bei der Durchbruchspannung).
Für U wird die maximal eingestellte Prüfspannung U
ISO
evtl. vorhandene Ansprech- bzw. Durchbruchspannung angezeigt.
Die Funktion konstante Prüfspannung bietet zwei Möglichkeiten:
• Nach kurzem Drücken der Taste ON/START wird die eingestellte
Prüfspannung U ausgegeben und der Isolationswiderstand
N
R gemessen. Sobald der Messwert stabil ist (bei hohen
ISO
Leitungskapazitäten kann die Einschwingzeit einige Sekunden
betragen) wird die Messung beendet und der letzte Messwert
für R und U angezeigt. U ist die während und nach der
ISO ISO
Prüfung gemessene Spannung an den Prüfspitzen. Diese fällt
nach der Messung auf einen Wert unter 10 V ab, siehe
Abschnitt „Messobjekt entladen".
oder
• Solange Sie die Taste ON/START drücken, wird die Prüfspan-
nung U ausgegeben und der Isolationswiderstand R
N
gemessen. Lassen Sie die Taste erst los, wenn der Messwert
stabil ist (bei hohen Leitungskapazitäten kann die Einschwing-
mit x, y = 1, 2, 3
"
ISO
erreicht wird
N
oder eine
N
ISO
GMC-I Messtechnik GmbH
