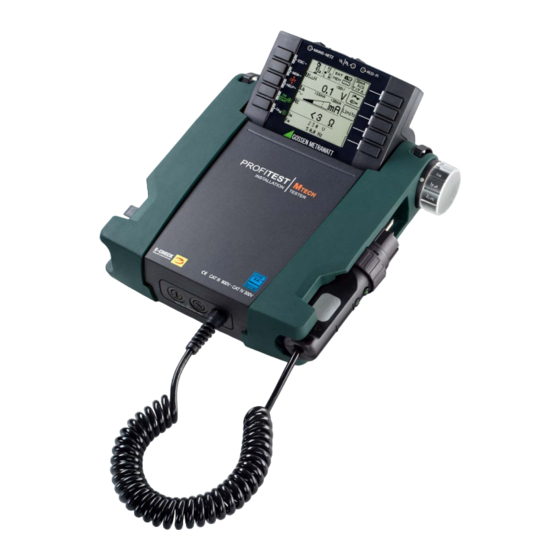

Gossen MetraWatt PROFITEST DIN VDE 0100 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PROFITEST DIN VDE 0100:
- Bedienungsanleitung (88 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Gossen MetraWatt PROFITEST DIN VDE 0100
Inhaltszusammenfassung für Gossen MetraWatt PROFITEST DIN VDE 0100

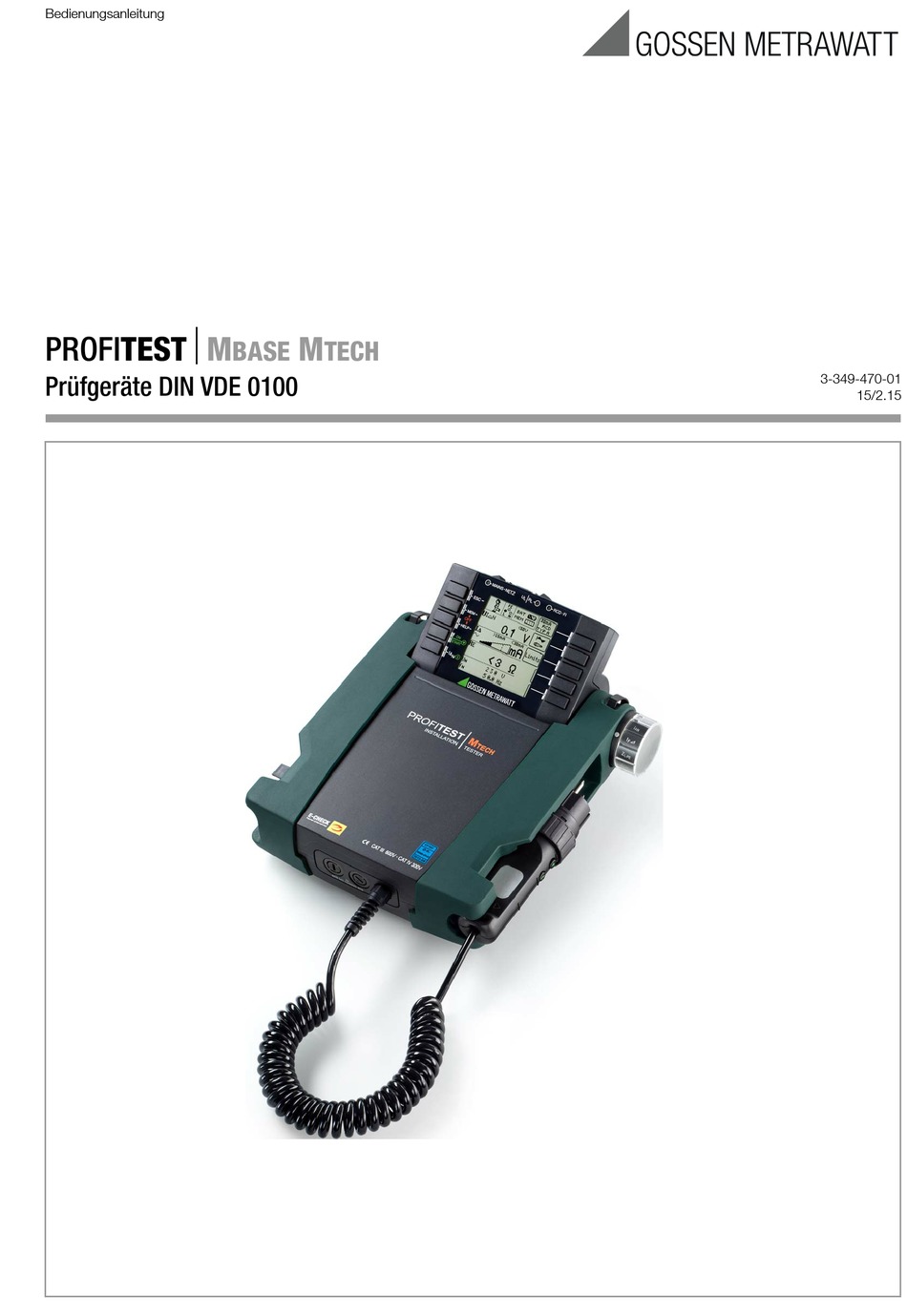

- Seite 1 Bedienungsanleitung Firmwarestand V2.19.0 Änderungen blau markiert BA Stand 20.02.2015 Firmwarestand V2.20.0 Änderungen rot markiert BA Stand 20.02.2015 PROFITESTM BASE TECH 3-349-470-01 Prüfgeräte DIN VDE 0100 15/2.15...
-
Seite 2: Anschlüsse Stromzange / Sonde
Prüfgerät und Adapter * Anwendung der Prüfspitzen siehe Kap. 2.1 Seite 5 LEDs & Anschlusssymbole Kap. 18.1 Bedienterminal Festfunktionstasten Softkeys ESC: Rücksprung aus Untermenü • Parameterauswahl • Grenzwertvorgabe MEM: Taste für Speicher-Funktionen • Eingabefunktionen HELP: Aufruf der kontextsensitiven Hilfe •... -
Seite 3: Übersicht Über Geräteeinstellungen Und Messfunktionen In Abhängigkeit Von Der Drehschalterstellung
Legende Übersicht über Geräteeinstellungen und Messfunktionen in Abhängigkeit von der Drehschalterstellung Prüfgerät und Adpater Anschlüsse Stromzange/Sonde Schalter- Pikto- Geräteeinstellungen 1 Bedienterminal mit Tasten 15 Stromzange Anschluss 1 stellung gramm Messfunktionen und Anzeigefeld 16 Stromzange Anschluss 2 Beschrei- mit Rasterung bung ab 17 Sondenanschluss für optimalen Blickwinkel SETUP... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Seite Lieferumfang ..............4 Messen des Isolationswiderstandes ......34 11.1 Allgemein ..................34 Anwendung ..............5 11.2 Sonderfall Erdableitwiderstand (R ) ........36 EISO Anwendung der Kabelsätze bzw. Prüfspitzen ......5 Messen niederohmiger Widerstände bis 100 Ohm Übersicht Leistungsumfang der Gerätevarianten PROFITEST ........5 (Schutzleiter und Schutzpotenzialausgleichsleiter) .. -
Seite 5: Anwendung
Anwendung Anwendung der Kabelsätze bzw. Prüfspitzen • Lieferumfang Messadapter 2-polig bzw. 3-polig Mit dem Mess- und Prüfgerät PROFITEST können Sie ASTER • Optionales Zubehör Messadapter 2-polig mit 10 m Kabel: schnell und rationell Schutzmaßnahmen nach PRO-RLO II (Z501P) DIN VDE 0100 Teil 600:2008 •... -
Seite 6: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Hinweis Wir empfehlen NiMH-Zellen. Zum Ladevorgang und zum Dieses Gerät erfüllt die Anforderungen der geltenden europäi- Ladegerät siehe auch Kap. 19.2 auf Seite 63. schen und nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeichnung. Die entsprechende Konformitätserklä- Tauschen Sie immer einen kompletten Akkusatz aus. -
Seite 7: Geräteeinstellungen
Geräteeinstellungen SETUP Menüauswahl für Betriebsparameter Menü LED- und LCD-Test Menü Drehschalterabgleich Anzeige: Datum / Uhrzeit und Akkutest Anzeige: Autom. Abschaltung Menü Helligkeit/Kontrast des Prüfgeräts nach 45 s Uhrzeit, Sprache, Profile Anzeige: Autom. Abschaltung Softwarestand der Anzeigenbeleuchtung nach 15 s Kalibrierdatum Prüfer auswählen (Änderung über ETC) LED-Tests... - Seite 8 Menüauswahl für Betriebsparameter Menü LED- und LCD-Test Menü Drehschalterabgleich Anzeige: Datum / Uhrzeit und Akkutest Anzeige: Autom. Abschaltung Menü Helligkeit/Kontrast des Prüfgeräts nach 45 s Uhrzeit, Sprache, Profile Anzeige: Autom. Abschaltung Softwarestand der Anzeigenbeleuchtung nach 15 s Kalibrierdatum Prüfer auswählen aktueller Prüfer (Änderung über ETC) Helligkeit und Kontrast einstellen...
- Seite 9 ➭ Mit ESC gelangen Sie zurück zum Hauptmenü. Bedeutung einzelner Parameter Achtung! Einschaltdauer Prüfgerät Datenverlust bei Änderung der Hier können Sie die Zeit auswählen, nach der sich das Prüfgerät Sprache, des Profils oder bei automatisch abschaltet. Diese Auswahl wirkt sich stark auf die Rücksetzen auf Werkseinstel- Lebensdauer/den Ladezustand der Akkus aus.
- Seite 10 DB-MODE – Darstellung der Datenbank im Text- oder ID-Mode Firmwarestand und Kalibrierinfo (Beispiel) Die Funktionalität DB-MODE ist ab der Firmwareversion 01.05.00 des Prüfgeräts und ab der ETC-Version 01.31.00 verfügbar. ➭ Durch Drücken einer beliebigen Taste gelangen Sie zurück zum Hauptmenü. Erstellen von Strukturen im TXT MODE Die Datenbank im Prüfgerät ist standardmäßig auf Text-Mode ein- Firmware-Update mit Hilfe des MASTER Updaters...
-
Seite 11: Allgemeine Hinweise
Allgemeine Hinweise Messwertanzeige und Messwertspeicherung Im Anzeigefeld werden angezeigt: Gerät anschließen • Messwerte mit ihrer Kurzbezeichnung und Einheit, In Anlagen mit Schutzkontakt-Steckdosen schließen Sie das • die ausgewählte Funktion, Gerät mit dem Prüfstecker, auf dem der passende länderspezifi- • die Nennspannung, sche Steckereinsatz befestigt ist, an das Netz an. -
Seite 12: Hilfefunktion
Hilfefunktion Für jede Schalterstellung bzw. Grundfunktion können Sie, nach deren Wahl über den Funktionsdrehschalter, folgende Informationen darstellen: • Anschlussschaltbild • Messbereich • Nenngebrauchsbereich und Betriebsmessunsicherheit • Nennwert ➭ Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP. ➭ Sind mehrere Hilfeseiten je Messfunktion vorhanden, muss die Taste HELP wiederholt gedrückt werden. -
Seite 13: Neu! Frei Einstellbare Parameter Oder Grenzwerte
Neu! Frei einstellbare Parameter oder Grenzwerte Zweipolmessung mit schnellem oder halbautomatischem Polwechsel Für bestimmte Parameter sind neben den Festwerten weitere Werte in vorgegebenen Grenzen frei einstellbar, sofern das Sym- Für folgende Prüfungen ist eine schnelle halbautomatische Zwei- bol Menü EDIT (3) am Ende der Liste der Einstellwerte erscheint. polmessung möglich. -
Seite 14: Messen Von Wechselspannung Und Frequenz
Messen von Wechselspannung und Frequenz 6.1.2 Spannung zwischen L – PE, N – PE und L – L bei Anschluss 2-Pol-Adpater Messfunktion wählen Durch wiederholtes Drücken der nebenstehenden Softkey-Taste schalten Sie zwischen länderspezifi- schem Steckereinsatz z. B. SCHUKO und 2-Pol- Adapter um. -
Seite 15: 3-Phasenmessung (Verkettete Spannungen) Und Drehfeldrichtung
3-Phasenmessung (verkettete Spannungen) und Drehfeld- Prüfen von Fehlerstrom-Schutzschaltungen (RCD) richtung Das Prüfen von Fehlerstrom-Schutzeinrichtungen (RCD) umfasst: Anschluss • Besichtigen, • Erproben, Zum Anschließen des Gerätes benötigen Sie • Messen. den Messadapter (2- Zum Erproben und Messen verwenden Sie das Prüfgerät. polig) der mit der mitge- lieferten Messleitung zum dreipoligen... -
Seite 16: Messen Der (Auf Nennfehlerstrom Bezogenen) Berührungsspannung Mit Des Nennfehlerstromes Und Auslöseprüfung Mit Nennfehlerstrom
Prüfnorm Messen der (auf Nennfehlerstrom bezogenen) Berührungsspannung mit des Nennfehlerstromes und Gemäß DIN VDE 0100 Teil 600:2008 ist nachzuweisen, dass Auslöseprüfung mit Nennfehlerstrom – die beim Nennfehlerstrom auftretende Berührungsspannung den für die Anlage maximal zulässigen Wert nicht überschreitet. Messfunktion wählen –... - Seite 17 1) Messung der Berührungsspannung ohne Auslösen des RCDs 2) Auslöseprüfung nach dem Messen der Berührungsspannung ➭ Drücken Sie die Taste I innerhalb der Einschaltzeit von ca. 30 s. N Messverfahren Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungs- Die Auslöseprüfung ist spannung U misst das Gerät mit einem Strom, der nur ca.
-
Seite 18: Spezielle Prüfungen Von Anlagen Bzw. Rcd-Schutzschaltern
Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern 7.2.1 Prüfen von Anlagen bzw. RCD-Schutzschaltern mit ansteigendem Fehlerstrom (Wechselstrom) für RCDs vom Typ AC, A/F, B/B+ und EV Berührungsspannung: Messverfahren Zur Prüfung der RCD-Schutzschaltung erzeugt das Gerät im Netz einen kontinuierlich steigenden Fehlerstrom von (0,3 ... 1,3) N Das Gerät speichert die im Auslösemoment des RCD-Schutz- Auslösegrenzwerte:... -
Seite 19: Prüfen Von Rcd-Schutzschaltern Mit 5 I N
7.2.3 Prüfen von RCD-Schutzschaltern mit 5 7.2.4 Prüfen von RCD-Schutzschaltern, N die für pulsierende Gleichfehlerströme geeignet sind Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom. Hierzu können die RCD-Schutzschalter mit positiven oder negati- Hinweis ven Halbwellen geprüft werden. Die Auslösung erfolgt normge- recht mit 1,4-fachem Nennstrom. -
Seite 20: Prüfen Spezieller Rcd-Schutzschalter
Prüfen spezieller RCD-Schutzschalter Auslöseprüfung ➭ Drücken Sie die Taste I . Der RCD-Schutzschalter wird ausgelöst. N 7.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ Im Anzeigefeld werden blinkende Balken und danach die Auslösezeit RCD-S und der Erdungswiderstand R angezeigt. In Anlagen in denen zwei in Serie geschaltete RCD-Schutzschal- ter eingesetzt werden, die im Fehlerfall nicht gleichzeitig auslösen sollen, verwendet man selektive RCD-Schutzschalter. -
Seite 21: Srcd, Prcd-S (Schukomat, Sidos Oder Ähnliche)
Messverfahren 7.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS oder ähnliche) Je nach Messverfahren können gemessen werden: RCD-Schutzschalter der Serie SCHUKOMAT, SIDOS oder solche, die elektrisch baugleich mit diesen sind, müssen nach entspre- • die Auslösezeit t bei Auslöseprüfung mit Nennfehlerstrom I N chender Parameterauswahl geprüft werden. -
Seite 22: 7.3.4 Rcd-Schalter Des Typs G Oder R
7.3.4 RCD-Schalter des Typs G oder R Parameter einstellen – 5-facher Nennstrom Mithilfe des Prüfgerätes ist es möglich, neben den üblichen und selektiven RCD-Schutzschaltern die speziellen Eigenschaften eines G-Schalters zu überprüfen. x-facher Auslösestrom: Der G-Schalter ist eine österreichische Besonderheit und ent- spricht der Gerätenorm ÖVE/ÖNORM E 8601. -
Seite 23: Prüfen Von Fehlerstrom (Rcd-) Schutzschaltungen In Tn-S-Netzen
Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in TN- Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in IT- S-Netzen Netzen mit hoher Leitungskapazität (z. B. in Norwegen) Bei den RCD-Prüfungen U ) und der Erdungsmessung N Anschluss IN ) kann die Netzform (TN/TT oder IT) eingestellt werden. Bei Messung im IT-Netz ist eine Sonde zwingend erforderlich, da die auftretende Berührspannung U ohne Sonde nicht gemes-... -
Seite 24: Prüfen Der Abschaltbedingungen Von Überstrom-Schutzeinrichtungen, Messen Der Schleifenimpedanz Und Ermitteln Des Kurzschlussstromes
Prüfen der Abschaltbedingungen Messfunktion wählen von Überstrom-Schutzeinrichtungen, Messen der Schleifenimpedanz und Ermitteln L-PE des Kurzschlussstromes (Funktion Z und I L-PE Das Prüfen von Überstrom-Schutzeinrichtungen umfasst Besich- tigen und Messen. Zum Messen verwenden Sie den Anschluss PROFITEST ASTER Messverfahren Die Schleifenimpedanz Z wird gemessen und der Kurz- L-PE schlussstrom I... -
Seite 25: Messungen Mit Unterdrückung Der Rcd-Auslösung
Messungen mit Unterdrückung der RCD-Auslösung Messung starten 8.1.1 Messen mit positiven Halbwellen (nur PROFITEST TECH Die Messung mit Halbwellen plus DC ermöglicht es, Schleifenim- pedanzen in Anlagen zu messen, die mit RCD-Schutzschaltern ausgerüstet sind. Bei der DC Messung mit Halbwellen können Sie zwischen zwei Varianten wählen: DC-L: geringerer Vormagnetisierungsstrom,... -
Seite 26: Einstellungen Zur Kurzschlussstrom-Berechnung - Parameter Ik
Erst nach Ihrer Beurtei- Messen der Netzimpedanz (Funktion Z lung kann der Messwert gespeichert werden. Messverfahren (Netzinnenwiderstandsmessung) Die Netzimpedanz Z wird nach dem gleichen Messverfahren gemessen wie die Schleifenimpedanz Z (siehe Kapitel 8 auf L-PE Seite 24). Die Stromschleife wird hierbei über den Neutralleiter N gebildet und nicht wie bei der Schleifenimpedanzmessung über den Schutzleiter PE. - Seite 27 Einstellungen zur Kurzschlussstrom-Berechnung – Parameter I Limit / Grenzwert: < Limit / Grenzwert R Zur Bedeutung der Parameter I siehe Kap. 8.3. Bedeutung und Anzeige von U (nach DIN VDE 100 Teil 600) Der Spannungsfall vom Schnittpunkt zwischen Verteilungsnetz Sonderfall I >...
-
Seite 28: Messen Des Erdungswiderstandes (Funktion R E )
Messen des Erdungswiderstandes (Funktion R Kennwerte der Erdungsmessung (netzbetrieben) • Messbereich 0 ... 10 k Der Erdungswiderstand R ist für die automatische Abschaltung in Anlagenteilen von Bedeutung. Er muss niederohmig sein, damit im Fehlerfall ein hoher Kurzschlussstrom fließt und so die Fehler- Messung mit oder ohne Erderspannung in Abhängigkeit von der stromschutzschalter die Anlage sicher abschalten. -
Seite 29: Messen Mit Sonde
10.1 Messen mit Sonde Erdwiderstandsmessung mit Sonde (netzbetrieben) – Anschlussschaltbild Legende Parameter einstellen q Messbereich: AUTO, Betriebserder 10 k (4 mA), 1 k (40 mA), 100 (0,4 A), 10 (> 0,65 A) Erdwiderstand Bei Anlagen mit RCD-Schutzschalter muss der Widerstand Erdwiderstand durch Systeme des Potenzialausgleichs bzw. -
Seite 30: Messen Ohne Sonde
10.2 Messen ohne Sonde Erdwiderstandsmessung ohne Sonde (netzbetrieben) – Anschlussschaltbild Legende Messfunktion wählen Betriebserde Erdwiderstand Innenwiderstand Erdwiderstand durch Systeme des Potenzialausgleichs Parameter einstellen Sondenwiderstand q Messbereich: AUTO, Potenzialausgleichsschiene 10 k (4 mA), 1 k (40 mA), 100 (0,4 A), 10 (> 0,65 A) Gesamterdungswiderstand (R //Wasserleitung) Bei Anlagen mit RCD-Schutzschalter muss der Widerstand... -
Seite 31: Messen Der Erderspannung (Funktion U E )
10.3 Messen der Erderspannung (Funktion U Erdwiderstandsmessung mit Sonde (netzbetrieben) – Anschlussschaltbild Diese Messung ist nur mit Sonde möglich, siehe Kap. 10.1. Parameter einstellen Die Erderspannung U ist die Spannung die am Erder zwischen q Messbereich: 10 / U dem Erderanschluss und der Bezugserde auftritt, wenn zwischen q Anschlussart: 2-Pol-Adapter + Sonde Außenleiter und Erder ein Kurzschluss auftritt. -
Seite 32: Selektive Erdwiderstandsmessung Mit Zangenstromsensor Als Zubehör
10.4 Selektive Erdwiderstandsmessung mit Zangenstromsensor als Zubehör Alternativ zur klassischen Messmethode kann auch eine Messung mit Zangenstromsensor durchgeführt werden. Selektive Erdwiderstandsmessung (netzbetrieben) – Anschlussschaltbild Legende Parameter einstellen am Prüfgerät q Anschlussart: 2-Pol-Adapter + Zange Betriebserde nach Parameterauswahl: automatische Einstellung auf Mess- Erdwiderstand bereich 10 ... - Seite 33 Messung starten Sofern Sie die Wandlerübersetzung im Prüfgerät verändert haben, wird ein Popup-Fenster mit dem Hinweis eingeblendet, diese neue Einstellung auch am angeschlossenen Zangenstromsensor vorzunehmen. i: Hinweis auf aktuell eingestellte Wandlerü- bersetzung im Prüfgerät. : selektiver Erdwiderstand über Zange gemessen Zange : Erdwiderstand über Sonde gemessen, Vergleichswert Sonde...
-
Seite 34: Messen Des Isolationswiderstandes
Messen des Isolationswiderstandes Grenzwerte für konstante Prüfspannung 11.1 Allgemein Limit / Grenzwert: Messfunktion wählen < Limit / Grenzwert R Anschluss 2-Pol-Adapter oder Prüf- Grenzströme für Rampenfunktion stecker Limit / Grenzwert: I > I STOP Limit q Prüfspannung Für Messungen an empfindlichen Bauteilen sowie bei Anlagen mit spannungsbegrenzenden Bauteilen kann eine von der Nennspan- nung abweichende, meist niedrigere, Prüfspannung eingestellt Hinweis... - Seite 35 q Protokollierung der Polauswahl Besondere Bedingungen bei der Isolationswiderstandsmessung Nur zur Protokollierung können hier die Pole angegeben werden, zwischen denen geprüft wird. Die Eingabe hat keinen Einfluss auf Achtung! die tatsächliche Prüfspitzen- bzw. Polauswahl. Isolationswiderstände können nur an spannungsfreien q Limits – Einstellen des Grenzwertes Objekten gemessen werden.
-
Seite 36: Sonderfall Erdableitwiderstand (Reiso )
11.2 Sonderfall Erdableitwiderstand (R Anschluss und Messauf- EISO Diese Messung wird durchgeführt, um die Ableitfähigkeit elektro- statischer Ladungen für Bodenbeläge nach EN 1081 zu ermitteln. Messfunktion wählen Parameter einstellen ➭ Reiben Sie den Bodenbelag an der zu prüfenden Stelle mit einem Prüfspannung: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V* trockenen Tuch ab. -
Seite 37: Messen Niederohmiger Widerstände Bis 100 Ohm (Schutzleiter Und Schutzpotenzialausgleichsleiter)
Messen niederohmiger Widerstände bis OFFSET ON – Berücksichtigen von Verlängerungsleitungen bis 10 100 Ohm (Schutzleiter und Schutzpotenzialaus- Bei der Verwendung von Verlängerungsleitungen kann deren gleichsleiter) ohmscher Widerstand automatisch vom Messergebnis subtra- hiert werden. Gehen Sie hierzu folgendermaßen vor: Die Messung niederohmiger Widerstände von Schutzleitern, = 0.00 “... - Seite 38 Messung starten Hinweis Messen niederohmiger Widerstände Die Widerstände von Messleitung und Messadapter (2- polig) werden durch die Messung in Vierleitertechnik automatisch kompensiert und gehen nicht in das Mess- ergebnis ein. Verwenden Sie jedoch eine Verlängerungs- leitung, so müssen Sie deren Widerstand messen und ihn vom Messergebnis abziehen.
-
Seite 39: Messungen Mit Sensoren Als Zubehör
Messungen mit Sensoren als Zubehör Parameter einstellen In Abhängigkeit von dem jeweils eingestellten Messbereich am 13.1 Strommessung mithilfe eines Zangenstromsensors Zangenstromsensor muss der Parameter Wandlerübersetzung entsprechend am Prüfgerät eingestellt werden. Vor-, Ableit- und Ausgleichsströme bis 1 A sowie Arbeitsströme bis 1000 A können Sie mithilfe spezieller Zangenstromsensoren messen, die Sie hierzu über die Buchsen (15) und (16) anschlie- ßen. -
Seite 40: Sonderfunktionen - Schalterstellung Extra
Sonderfunktionen – Schalterstellung EXTRA Auswahl der Sonderfunktionen Durch Drücken der obersten Softkey-Taste gelangen Sie zur Liste Schalterstellung EXTRA wählen der Sonderfunktionen. Wählen Sie die gewünschte Funktion über ihr Symbol aus. EXTRA Übersicht der Sonderfunktionen Softkey- Bedeutung / Sonderfunktion Kapi- BASE TECH Taste tel/... -
Seite 41: Messen Der Impedanz Isolierender Fußböden Und Wände (Standortisolationsimpedanz Zst )
14.1 Messen der Impedanz isolierender Fußböden und Wände (Standortisolationsimpedanz Z Messverfahren Das Gerät misst die Impedanz zwischen einer belasteten Metall- platte und der Erde. Als Wechselspannungsquelle wird die am Messort vorhandene Netzspannung verwendet. Die Ersatzschal- tung von Z wird als Parallelschaltung betrachtet. Anschluss und Messauf- Die Widerstandswerte sind an mehreren Stellen zu messen, damit eine ausreichende Beurteilung möglich ist. -
Seite 42: Prüfung Des Zähleranlaufs Mit Schutzkontaktadapter
14.2 Prüfung des Zähleranlaufs mit Schutzkontaktadapter Sonderfall Der Anlauf von Energieverbrauchszählern, die zwischen L und N Der Anlauf von Energieverbrauchszählern, die zwischen L-L oder geschaltet sind, kann hier getestet werden. L-N geschaltet sind, kann hier getestet werden. Anschluss L – N Anschluss L –... -
Seite 43: Überprüfung Der Betriebszustände Eines Elektrofahrzeugs An E-Ladesäulen Nach Iec 61851
14.3 Überprüfung der Betriebszustände eines Elektrofahrzeugs Status C – Nicht gasendes Fahrzeug erkannt an E-Ladesäulen nach IEC 61851 (nur PROFITEST TECH • Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet, Eine Ladestation ist ein zum Laden von Elektrofahrzeugen vorge- • Spannung zwischen PE und CP +6 V / –12 V. sehenes Betriebsmittel gemäß... -
Seite 44: Prüfsequenzen (Automatische Prüfabläufe) - Funktion Auto
Neu! Prüfsequenzen (Automatische Prüfab- Über die Tasten „Pfeil oben/unten“ wählen Sie die gewünschte Prüfsequenz (Prüfablauf) der linken Spalte läufe) – Funktion AUTO aus, siehe Bild 15.1. Die zugehörigen Prüfschritte wer- den in der rechten Spalte eingeblendet. Mit der Taste Soll nacheinander immer wieder die gleiche Abfolge von Prüfun- ON/START wird die ausgewählte Prüfsequenz (hier: RCD Typ A) gen mit anschließender Protokollierung durchgeführt werden, wie... - Seite 45 Grenzwerte verändern Bild 15.5 Für den Prüfablauf werden Default-Grenzwerte geladen. Diese können jedoch vor dem Start der jeweiligen Messung geändert werden. Nach einem wiederholten Start des Prüfablaufs oder einzelner Prüfschritte werden wieder die Default-Grenzwerte geladen und nicht die ggf. zuvor geänderten Grenzwerte. Prüfschritt Besichtigung Im folgenden Fall muss die Sichtprüfung bewertet werden.
-
Seite 46: Datenbank
Datenbank 16.2 Übertragung von Verteilerstrukturen Folgende Übertragungen sind möglich: 16.1 Anlegen von Verteilerstrukturen allgemein • Übertragung einer Verteilerstruktur vom PC an das Prüfgerät. Im Prüfgerät PROFITEST kann eine komplette Verteilerstruk- ASTER • Übertragung einer Verteilerstruktur einschließlich der Mess- tur mit Stromkreis- bzw. RCD-Daten angelegt werden. werte vom Prüfgerät zum PC. -
Seite 47: Strukturerstellung (Beispiel Für Den Stromkreis)
Symbolik Verteilerstruktur / Baumstruktur Symbole Bedeutung Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämtliche Mes- Messdaten einblenden, sofern für dieses Struktur- sungen zu diesem Element wurden bestanden element eine Messung durchgeführt wurde. Messsymbol x: mindestens eine Messung wurde nicht bestanden kein Messsymbol: es wurde noch keine Messung durchgeführt Bearbeiten des angewählten Strukturelements Speichermenü... -
Seite 48: 16.3.2 Suche Von Strukturelementen
Neues Objekt aus Liste auswählen 16.3.2 Suche von Strukturelementen blättern nach oben blättern nach oben blättern nach unten blättern nach unten Auswahl bestätigen Auswahl bestätigen / Ebene wechseln Einblenden von Objekt- oder Identnummer Menüauswahl Seite 3/3 Wählen Sie ein gewünschtes Objekt aus der Liste über die Tasten aus und bestätigen dies über die Taste . -
Seite 49: Datenspeicherung Und Protokollierung
Aufruf gespeicherter Messwerte ➭ Wechseln Sie zur Verteilerstruktur durch Drücken der Taste MEM und zum gewünschten Stromkreis über die Cursortasten. ➭ Wechseln Sie auf die Seite 2 durch Drücken nebenstehender Taste: ➭ Blenden Sie die Messdaten ein durch Drücken nebenstehender Taste: Suche beenden Pro LCD-Darstellung wird jeweils eine Messung mit Datum... -
Seite 50: 16.4.1 Einsatz Von Barcode- Und Rfid-Lesegeräten
Datenauswertung und Protokollierung mit dem Programm ETC 16.4.1 Einsatz von Barcode- und RFID-Lesegeräten Sämtliche Daten inklusive Verteilerstruktur können mit dem Pro- Suche nach einem bereits erfassten Barcode gramm ETC auf den PC übertragen und ausgewertet werden. Der Ausgangspunkt (Schalterstellung und Menü) ist beliebig. Hier sind nachträglich zusätzliche Informationen zu den einzelnen ➭... -
Seite 51: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente (7) Krokodilclip (aufsteckbar) (8) Prüfspitzen Prüfgerät und Adapter Die Prüfspitzen sind der zweite (feste-) und dritte (aufsteckbare-) Pol des Messadapters. Ein Spiralkabel verbindet sie mit dem auf- (1) Bedienterminal – Anzeigefeld steckbaren Teil des Messadapters. Auf der LCD werden angezeigt: •... - Seite 52 der Sonde erfolgt über einen berührungsgeschützten Stecker mit Bedienterminal – LEDs 4 mm Durchmesser. Das Gerät prüft, ob eine Sonde ordnungsgemäß gesetzt ist, und LED MAINS/NETZ zeigt den Zustand im Anzeigefeld an. Sie ist nur in Funktion, wenn das Gerät eingeschaltet ist. Sie hat keine Funktion in den Spannungsbereichen U und U (18) USB-Schnittstelle...
- Seite 53 GMC-I Messtechnik GmbH...
-
Seite 54: Technische Kennwerte
Technische Kennwerte Anschlüsse Eingangs- Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich impedanz/ Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz Sonde WZ12 Z3512 MFLEX Prüfstrom Adapter Adapter P300 (2% v.M.+5D) (1% v.M.+5D) 0 ... 99,9 V 0,1 V L-PE 90 ... - Seite 55 Anschlüsse Eingangs- Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich impedanz/ Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz Sonde WZ12 Z3512 MFLEX Prüfstrom Adapter Adapter P300 (10% v.M.+8D) (4% v.M.+7D) 0 ... 99,9 mA 0,1 mA 5 ... 1000 mA (10% v.M.+3D) (4% v.M.+2D) 100 ...
- Seite 56 Umgebungsbedingungen 0 ... + 40 C Genauigkeit –10 ... +50 C Betrieb –20 ... +60 C (ohne Akkus) Lagerung relative Luftfeuchte max. 75%, Betauung ist auszuschließen Höhe über NN max. 2000 m Mechanischer Aufbau Anzeige Mehrfachanzeige mittels Punktmatrix 128 x 128 Punkte Abmessungen BxLxT = 260 mm x 330 mm x 90 mm (ohne Messleitungen)
-
Seite 57: Signalisierung Der Leds, Netzanschlüsse Und Potenzialdifferenzen
18.1 Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters LED-Signalisierungen Korrekter Anschluss, Messung freigegeben NETZ/ N leuchtet grün MAINS L-PE N-Leiter nicht angeschlossen, NETZ/ N blinkt grün Messung freigegeben MAINS L-PE 1) keine Netzspannung oder NETZ/ N... - Seite 58 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters wird ein- Schluss zwischen L1 und L3 geblendet (Dreiphasenmessung) wird ein- Schluss zwischen L2 und L3 geblendet (Dreiphasenmessung) wird ein- Leiter L1 fehlt geblendet (Dreiphasenmessung) wird ein- Leiter L2 fehlt geblendet (Dreiphasenmessung) wird ein-...
- Seite 59 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters RCD löst zu früh aus oder ist defekt. L-PE Abhilfe: mit „DC + positiver Halbwelle“ prüfen RCD hat während der Berührungsspannungsmessung ausgelöst. N Abhilfe: eingestellten Nennprüfstrom prüfen Der PRCD hat ausgelöst. EXTRA ...
- Seite 60 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters > 10 : OFFSET OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen > Z OFFSET Offsetwert größer als Messwert an der Verbraucheranlage OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen Kontaktproblem oder Sicherung defekt Abhilfe: Prüfstecker oder Messadapter auf richtigen Sitz im Prüfstecker überprüfen oder Sicherung tauschen Der 2-Pol-Adapter muss umgepolt werden.
- Seite 61 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Widerstand im N-PE-Pfad zu groß Auswirkung: Der erforderliche Prüfstrom kann nicht generiert werden und N die Messung wird abgebrochen. Prüfsequenzen — Meldungen — LCD-Piktogramme Die Prüfsequenz enthält eine Messung, die von dem angeschlossenen Prüfgerät nicht verarbeitet werden kann.
- Seite 62 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Der Datenspeicher ist voll. alle Abhilfe: Sichern Sie die Messdaten auf einem PC und löschen Sie anschließend den Datenspeicher des Prüfgeräts durch Löschen von „database“ oder durch Importieren einer (leeren) Datenbank. Messung oder Datenbank (database) löschen.
-
Seite 63: Wartung
➭ Entfernen Sie das Ladegerät erst vom Prüfgerät, wenn die grüne LED Wartung (voll/ready) leuchtet. 19.1 Firmwarestand und Kalibrierinfo 19.3 Sicherungen Siehe Kap. 4.6. Hat aufgrund einer Überlastung eine Sicherung ausgelöst, so erscheint eine entsprechende Fehlermeldung im Anzeigefeld. Die 19.2 Akkubetrieb und Ladevorgang Spannungsmessbereiche des Gerätes sind aber weiterhin in Überzeugen Sie sich in regelmäßigen kurzen Abständen oder... -
Seite 64: Anhang
Anhang 20.1 Tabellen zur Ermittlung der maximalen bzw. minimalen Anzeigewerte unter Berücksichtigung der maximalen Betriebsmessunsicherheit des Gerätes Tabelle 1 Tabelle 3 (Vollwelle) / Z (+/- Halbwelle) M L-PE. L-PE. () () Grenzwert Min. Grenzwert Min. Grenzwert Max. Grenzwert Max. Anzeigewert Anzeigewert Anzeigewert Anzeigewert... - Seite 65 Tabelle 5 k Grenzwert Min. Anzeigewert >999 Tabelle 6 Kurzschlussstrom-Mindestanzeigewerte zur Ermittlung der Nennströme verschiedener Sicherungen und Schalter für Netze mit Nennspannung U =230 V Nenn- Niederspannungssicherungen mit Leitungsschutzschalter und Leistungsschalter strom I nach Normen der Reihe DIN VDE 0636 Charakteristik gL, gG, gM Charakteristik B/E Charakteristik C...
-
Seite 66: Prüfen Von Elektrischen Maschinen Nach Din En 60204 - Anwendungen, Grenzwerte
20.2 Prüfen von elektrischen Maschinen nach DIN EN 60204 – Spezielle Prüfungen Anwendungen, Grenzwerte • Puls-Brennbetrieb zur Fehlersuche (nur mit PROFITEST 204HP/HV) Für die Prüfungen von elektrischen Maschinen und Steuerungen • Schutzleiterprüfung mit 10 A-Prüfstrom (nur mit PROFITEST 204+) wurde das Prüfgerät PROFITEST 204+ entwickelt. -
Seite 67: Wiederholungsprüfungen Nach Dguv Vorschrift 3 (Bgv A3)
20.3 Wiederholungsprüfungen nach DGUV Vorschrift 3 (BGV A3) – Grenzwerte für elektrische Anlagen und Betriebsmittel Grenzwerte nach DIN VDE 0701-0702 Maximal zulässige Grenzwerte des Schutzleiterwiderstands bei Anschlussleitungen bis 5 m Länge Leerlauf- Prüfnorm Prüfstrom Gehäuse – spannung Netzstecker 0,3 VDE 0701-0702:2008 >... -
Seite 68: Liste Der Kurzbezeichnungen Und Deren Bedeutung
20.4 Liste der Kurzbezeichnungen und deren Bedeutung Strom Abschaltstrom RCD-Schalter (Fehlerstrom-Schutzeinrichtung) Ableitstrom (Messung mit Zangenstromwandler) Auslösestrom Messstrom Nennfehlerstrom N Nennstrom Ansteigender Prüfstrom (Fehlerstrom) Prüfstrom PRCD Portable (ortsveränderlicher) RCD PRCD-S : mit Schutzleitererkennung bzw. Schutzleiterüberwachung Spannung PRCD-K: Frequenz der Netzspannung mit Unterspannungsauslösung und Schutzleiterüberwachung Nennfrequenz der Nennspannung RCD-... -
Seite 69: Stichwortverzeichnis
20.5 Stichwortverzeichnis Akkus PRCD-K ................. 20 einsetzen ................6 PRCD-S ................. 21 Ladezustände ..............3 Profile für Verteilerstrukturen (PROFILES) ........9 testen ................6 Prüfbox von MENNEKES ............43 Automatische Prüfabläufe ............44 Prüfen mit Vorstrom ..............19 nach DGUV Vorschrift 3 ..........67 Berührungsspannung .............. -
Seite 70: Literaturliste
20.6 Literaturliste Weiterführende deutschsprachige Literatur Titel Autoren Verlage Auflage/ Rechtsgrundlagen Bestell-Nr. Betriebs Sicherheits Verordnung (BetrSichV) Prüfung ortsfester Bödeker, W. HUSS-MEDIEN GmbH 8. Auflage 2014 Vorschriften der Unfallversicherungsträger UVVs und ortsveränderlicher Lochthofen, M. Berlin ISBN 978-3- Titel Information Herausgeber Auflage/ Geräte www.elektropraktiker.de 341-01614-5 Regel / Vorschrift... -
Seite 71: Reparatur- Und Ersatzteil-Service Kalibrierzentrum Und Mietgeräteservice
Reparatur- und Ersatzteil-Service Rekalibrierung Kalibrierzentrum* und Mietgeräteservice Die Messaufgabe und Beanspruchung Ihres Messgeräts beein- flussen die Alterung der Bauelemente und kann zu Abweichungen Bitte wenden Sie sich im Bedarfsfall an: von der zugesicherten Genauigkeit führen. GMC-I Service GmbH Bei hohen Anforderungen an die Messgenauigkeit sowie im Bau- Service-Center stelleneinsatz mit häufiger Transportbeanspruchung und großen Thomas-Mann-Straße 16 - 20... - Seite 72 Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet Telefon+49 911 8602-111 GMC-I Messtechnik GmbH Telefax +49 911 8602-777 Südwestpark 15 E-Mail info@gossenmetrawatt.com 90449 Nürnberg • Germany www.gossenmetrawatt.com...
