11

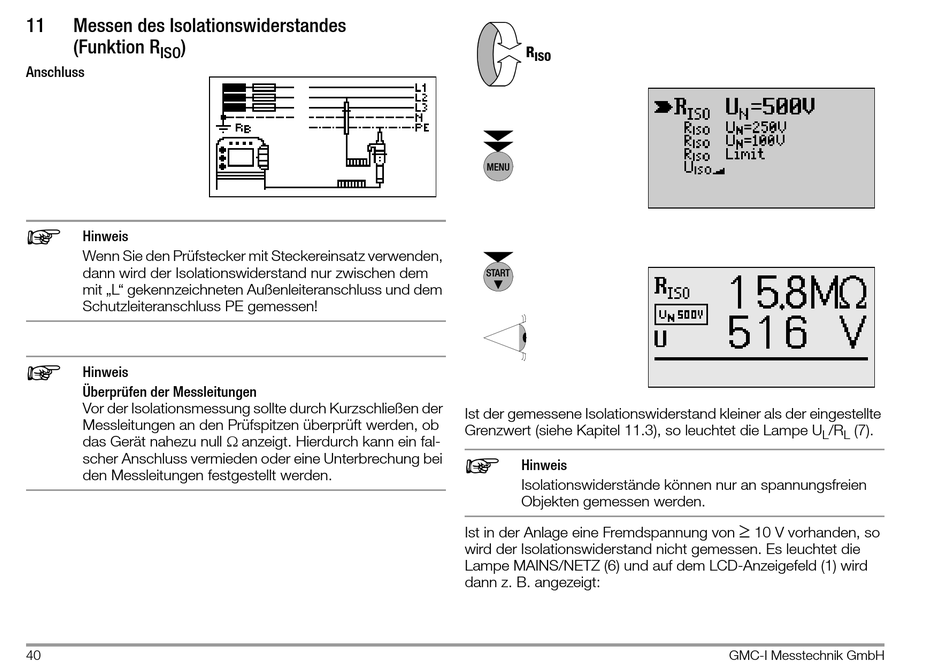

Messen des Isolationswiderstandes
(Funktion R
)
ISO
Anschluss
Hinweis
Wenn Sie den Prüfstecker mit Steckereinsatz verwenden,
dann wird der Isolationswiderstand nur zwischen dem
mit „L" gekennzeichneten Außenleiteranschluss und dem
Schutzleiteranschluss PE gemessen!
Hinweis
Überprüfen der Messleitungen
Vor der Isolationsmessung sollte durch Kurzschließen der
Messleitungen an den Prüfspitzen überprüft werden, ob
das Gerät nahezu null anzeigt. Hierdurch kann ein fal-
scher Anschluss vermieden oder eine Unterbrechung bei
den Messleitungen festgestellt werden.
40
R
ISO
MENU
START
Ist der gemessene Isolationswiderstand kleiner als der eingestellte
Grenzwert (siehe Kapitel 11.3), so leuchtet die Lampe U
Hinweis
Isolationswiderstände können nur an spannungsfreien
Objekten gemessen werden.
Ist in der Anlage eine Fremdspannung von
wird der Isolationswiderstand nicht gemessen. Es leuchtet die
Lampe MAINS/NETZ (6) und auf dem LCD-Anzeigefeld (1) wird
dann z. B. angezeigt:
/R
(7).
L
L
10 V vorhanden, so
GMC-I Messtechnik GmbH
