Kroll N5 Betriebsanleitung Seite 25

Gas- warmlufterzeuger mit atmosphärischem brenner und axialventilator
Inhaltsverzeichnis

Werbung

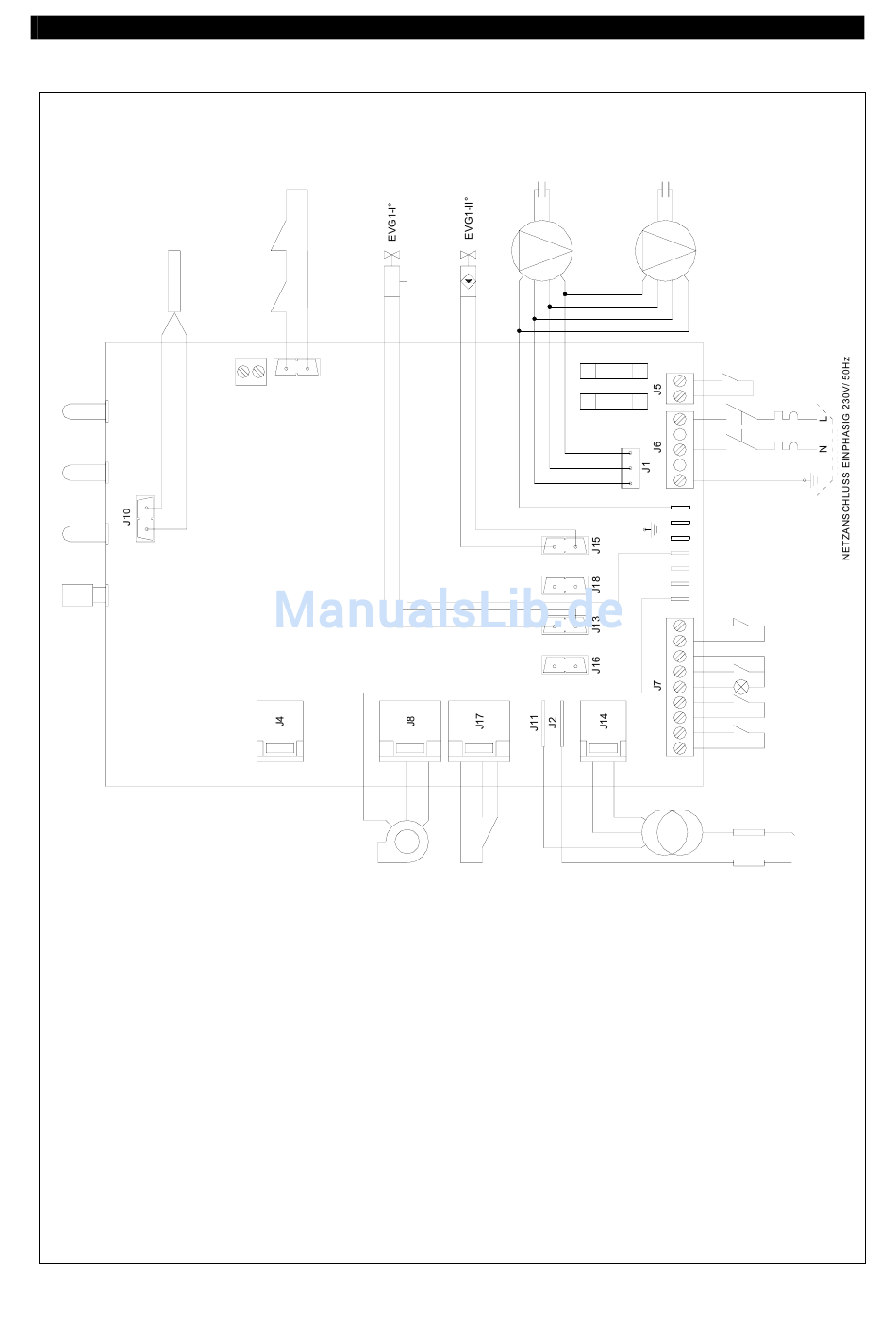

ELEKTRISCHE SCHALTPLÄNE VERSION ZWEI LEISTUNGEN
Die sich im Gerät befindliche elektrische Anlage ist nach folgenden Plänen aufgebaut:
Warmlufterzeuger vom Typ N54, N74
SND
LF
LL
LB
RST
SE
LEGENDE:
SND
Temperaturfühler
TR
automatischer Sicherheitstemperaturwächter
LM
manueller Sicherheitstemperaturbegrenzer
EVG1-I° Gasmagnetventil- Spule
EVG1-II° Gasmagnetventil- Modulatorspule
C
Axialventilator- Kondensator(-en)
FAN 1
elektrischer Axialventilator
FAN 2
elektrischer Axialventilator (nur bei Typ N74)
F1-F2
Gerätenetzsicherung
LF
Betriebsleuchte
LL
Sicherheitswärmeabschaltungsleuchte
LB
Störungsleuchte
RST
Entstörungsschalter
EF
Abluftventilator
TR
LM
J9
J12
EF
C
FAN 1
F1
F2
COMM
LOW
HIGH
NA
NC
COM
COM
PA
PA
Differenzdruckregler
IGN1
Zündtransformator
EA1
Zündelektrode
ION
Ionisationselektrode
SE
Multifunktionsschalttafel
IMT (*)
Differenznetzschalter
MS (*)
Endschalter Feuerschutzklappe (evtl.)
RSTR (*) Erkennung und Fernentstörungsschaltung
TA (*)
Raumthermostat
VM (*)
Lüftungsschalter
SF (*)
Betriebsstufenwähler
(*) Werkseitig nicht mitgeliefertes Gerätezubehör; die
Installation hat von Seiten des Kunden zu erfolgen.
C
FAN 2
II°
SF
IMT
MS
RSTR
TA
VM
IGN1
EA1
ION
13
13
