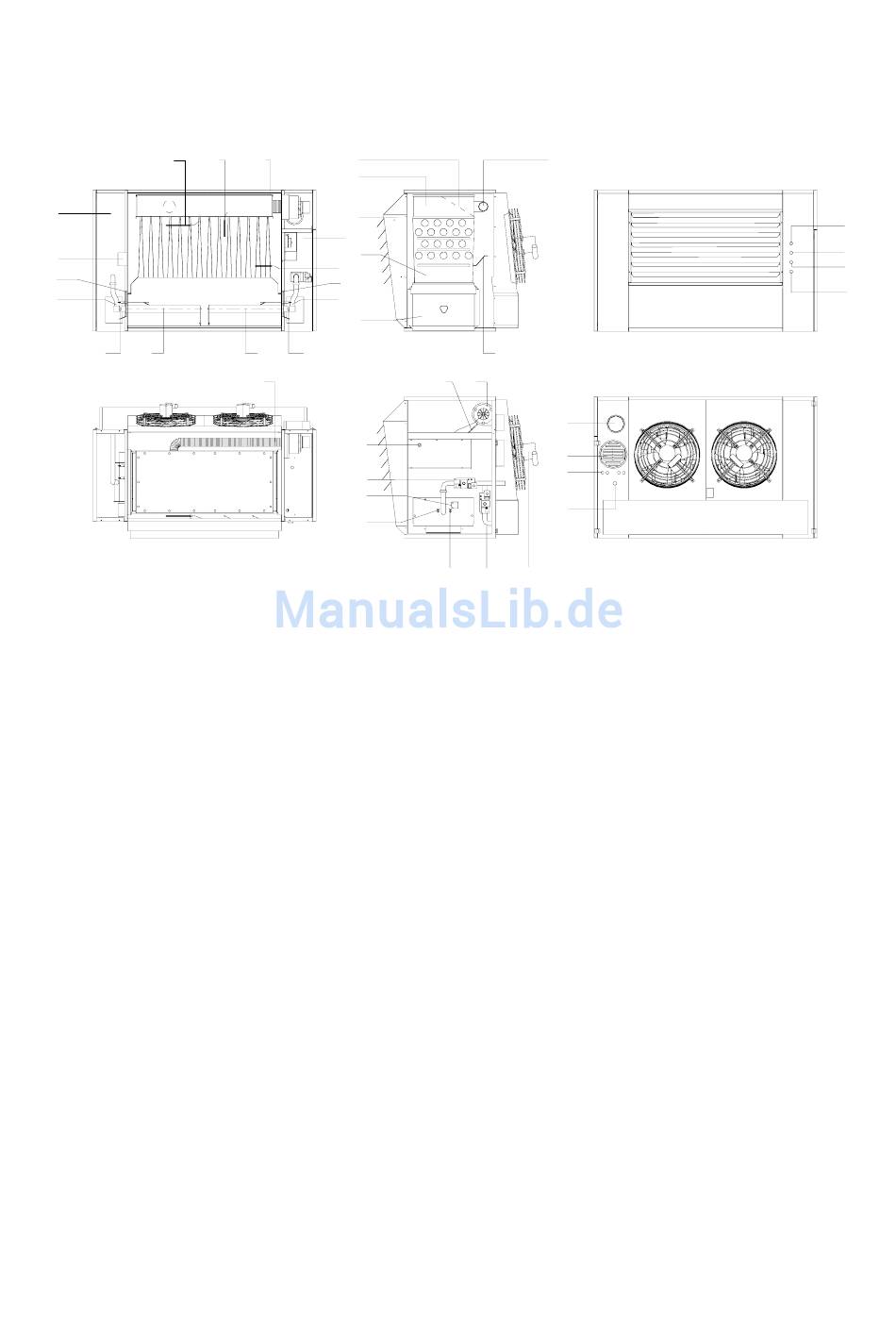

Bauteile der Warmlufterzeuger vom Typ N9, N94, N11, N114
1
16
15
10
13
11
14
ANMERKUNG:
Die Warmlufterzeuger vom Typ N9, N94 sind mit 2 gegenüberstehenden Brennerrohren ausgerüstet.
Die Warmlufterzeuger vom Typ N11, N114 sind mit 4 gegenüberstehenden Brennerrohren ausgerüstet.
Die Warmlufterzeuger vom Typ N11, N114 ist mit drei Axialventilatoren ausgestattet.
1.
Sicherheitsthermostat TR
2.
Sicherheitsthermostat LM
3.
Temperaturfühler SND
4.
Wartungsdeckel
5.
Abgasdeflektor
6.
Abgassammler
7.
Luftauslass mit senkrechten Luftlenklamellen
8.
Steuerungsschrank
9.
Rauchrohrelement
10. Isolierter Brennkammerdeckel
11. Gas- Düse
12. Brennkammer
13. Gas- Anschluss
14. Brennerrohr
15. Zündtransformator
16. linker Steuerungsschrank
17. Abgasverbindungsrohr
18. Luftdeflektor
19. Grüne Betriebsleuchte
5
2
4
6
7
8
9
3
10
13
12
14
11
17
33
29
32
31
17
18
34
35
26
25
23
24
27
30
28
20. Gelbe Leuchte der Sicherheitsthermostate LM,
TR und SND- Fühler
21. Rote Störungsleuchte
22. Entstörungsschalter
23. Kabelklemmen
24. Gas- Anschlussrohr
25. Verbrennungsluftstutzen
26. Abgasstutzen
27. elektrischer Axialventilator
28. Gas- Verbindungsrohr
29. Gas- Magnetventil
(Nr.2 bei Typ N9/N94 + N11/N114)
30. Zündelektrode
31. Überwachungselektrode
32. Flammen- Schauöffnung
33. Thermostat- Wiedereinstellungsknopf LIMIT
34. Differenzdruckregler- Verbindungsrohr
35. Abluftventilator
19
20
21
22
9 9
